ne555引脚图及功能
接口定义
111人已加入
描述

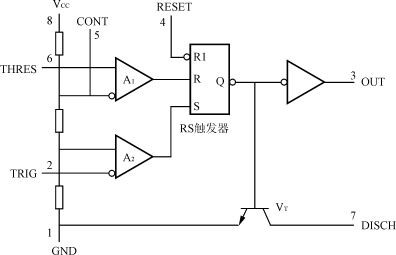

NE555内部威廉希尔官方网站 方框图：
内部含有两个电压比较器，一个分压器，一个RS触发器，一个放电晶体管和一个功率输出级。
（ 见下图一 ）
图1 NE555 威廉希尔官方网站
内部方框图
图2 NE555 威廉希尔官方网站 引脚图
