【硬见小百科】多级放大威廉希尔官方网站

一、级间耦合方式
1. 阻容耦合----各级静态工作点彼此独立；能有效地传输交流信号；体积小，成本低。但不便于集成，低频特性差。
2. 变压器耦合 ---各级静态工作点彼此独立，可以实现阻抗变换。体积大，成本高，无法采用集成工艺；不利于传输低频和高频信号。
3. 直接耦合----低频特性好，便于集成。各级静态工作点不独立，互相有影响。存在“零点漂移”现象。
*零点漂移----当温度变化或电源电压改变时，静态工作点也随之变化，致使uo偏离初始值“零点”而作随机变动。

二、单级放大威廉希尔官方网站 的频率响应

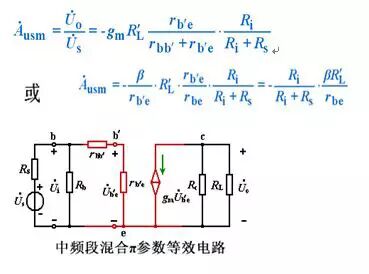

1．中频段(fL≤f≤fH)

波特图---幅频曲线是20lgAusm=常数，相频曲线是φ=-180o。

2．低频段(f ≤fL)

3．高频段(f ≥fH)

4．完整的基本共射放大威廉希尔官方网站 的频率特性

三、 分压式稳定工作点威廉希尔官方网站 的频率响应
1．下限频率的估算

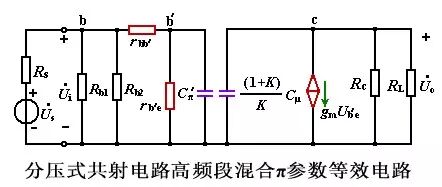

2．上限频率的估算

四、 多级放大威廉希尔官方网站 的频率响应
1. 频响表达式

2. 波特图

文章知识内容来源于电子工程专辑，如果侵权请联系小编。
