电流传感器的制作过程解析

Allegro的ACS712电流传感器是一款基于霍尔效应的效应的电流传感器。

01

所需元器件

硬件部分

SparkFun的低电流传感器-ACS712

1欧电阻，额定功率8w

Arduino UNO和Genuino UNO

02

介绍

霍尔效应传感器是换能器类型的组件，可以将磁信号转换为电信号以进行后续的电子威廉希尔官方网站 处理。通常，电流传感器使用霍尔效应将电流输入转换为电压输出。在霍尔效应中，来自电流的电子流过磁场板。然后，该场使电子“推”到板的一侧，并在两侧之间产生电压差。来自板侧的电压差是传感器的输出。

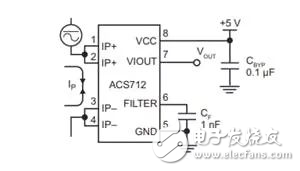

ACS712是可以同时在AC和DC上运行的电流传感器。该传感器工作电压5V，并产生与测量电流成比例的模拟电压输出。该工具由一系列带有铜线的精密霍尔传感器组成。

当电流通过铜初级传导路径（从引脚1和2到引脚3和4）增加时，该仪器的输出具有正斜率。传导路径的内部电阻为1.2mΩ。

该传感器在输入电流0A和5V Vcc电源下的输出电压为Vcc x 0.5 = 2.5。根据可读电流范围，共有三种类型：±5A，±20A和±30A，每种类型的输出灵敏度分别为185mV / A，100mV / A和66mV / A。

该电流传感器的输出是模拟的，因此要读取它，我们可以使用电压表直接测量输出电压，也可以使用Arduino之类的微控制器通过模拟方式读取引脚电压或ADC引脚电压对其进行测量。

03

操作方法

对于此项目，我们使用电源（输出电压为0至5伏）和一个1欧姆的额定功率8瓦电阻器来产生0至5安培的电流。稍后，我们将测量ACS712电流传感器的电压输出。

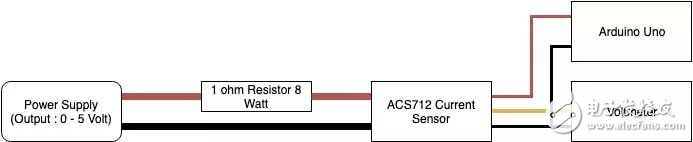

我们使用Arduino UNO为ACS712提供5V电源（至ACS712中的5V引脚）。ACS712传感器的接地也连接到Arduino UNO接地。为了进行测量，我们将电压表的+探针连接到ACS712的模拟输出测试结果

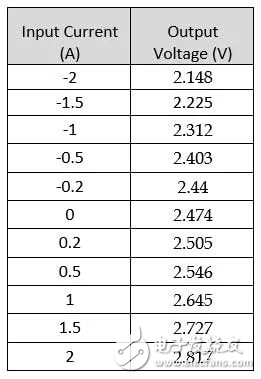

我们通过在-2A至2A输入范围内给出12个测量点来测试传感器。每个相应测量的电压读数为：

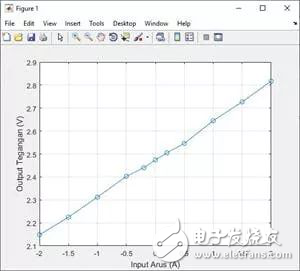

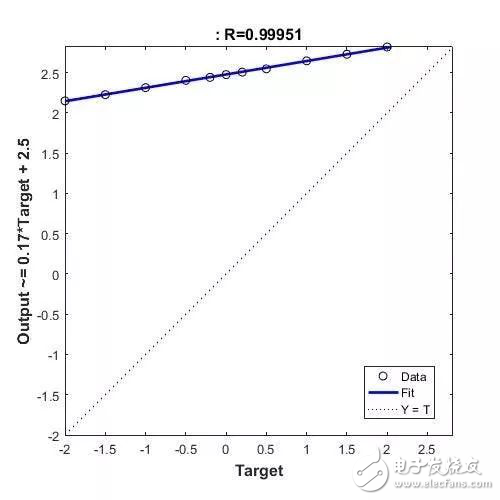

由所得结果的回归线可得：

该结果表明，在0A时输出为2.5V，斜率为170mV / A，如参考表所述。

04

结论

事实证明，ACS712电流传感器能够读取电流并产生与电流输入成比例的输出电压。电流-电压关系在0A时显示为2.5V，每安培的斜率约为170mV。
