74HC046/74HCT4046各引脚功能及管脚电压

74HC046/74HCT4046各引脚功能及管脚电压

概述：74HC/HCT4046A 是高速硅门CMOS 器件，与“4000B”系列的“4046”引脚兼
容，并且符合JEDEC 标准号7A。74HC/HCT4046A 为锁相环威廉希尔官方网站 ，内有一个压控振荡器
（VCO）、三个不同的相位比较器（PC1、PC2、PC3，带一个公用信号输入放大器及一个公
用比较器输入）。信号输入能直接耦合到大电压信号，或间接耦合（通过一系列电容）到小
电压信号。自偏置输入威廉希尔官方网站 使小电压信号保持在输入放大器线性区域。在无源低通滤波器的
配合下，“4046A”构成了一个二阶环路锁相环（PLL）。由于使用了线性op-amp 技术，因而
可获得优良的VCO 线性。

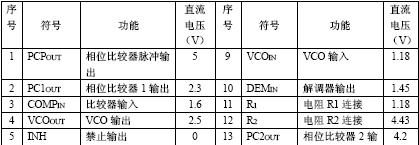

在TCL HiD2990P机型上测定
