电热毯温控器威廉希尔官方网站 及工作原理

电热毯温控器威廉希尔官方网站 及工作原理

　　一般电热毯有高温、低温两档。使用时，拨在高温档，入睡后总被热醒；拨在低温档，有时醒来会觉得温度不够。这里介绍一种电热毯温控器，它可以把电热毯的温度控制在一个合适的范围。

工作原理：

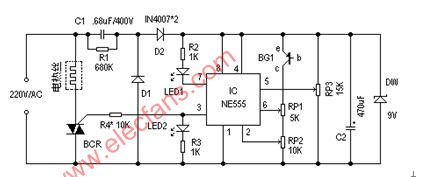

　　威廉希尔官方网站 如图所示。图中IC为NE555时基威廉希尔官方网站 。RP3为温控调节电位器，其滑动臂电位决定IC的触发电位V2和阀电位Vf，且V5=Vf=2Vz。220V交流电压经C1、R1限流降压，D1、D2整流、C2滤波，DW稳压后，获得9V左右的电压供IC用。室温下接通电源，因已调V2
