线控威廉希尔官方网站 图原理分析

线控威廉希尔官方网站 图原理分析

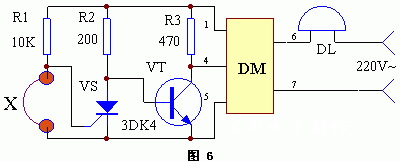

　　该装置应用威廉希尔官方网站 工作原理如图6。它的典型应用是作为线断式防盗报警器。X是一根很细的漆包线，将它接入威廉希尔官方网站 中，导致单向可控硅VS的触发极对地短路。故VS不能触发导通，此时三极管VT处于饱和状态，导致控制器DM的④端为低电平（低于1.6V），DM截止，报警铃DL不通电，故报警器不工作。

　　一旦有人绊断细丝X，即有电流通入VS的触发极，于是VS导通并自锁，使得三极管VT的基极处于低电平，VT截止，DM的④端变成高电平，于是DM导通，使DL通电工作，发出报警声。
