可调节高压电容器充电控制器LT3751

　　LT®3751 是一款能够接受高输入电压的反激式控制器，专为把一个大电容器快速充电至一个可由用户调节的目标电压 (利用变压器匝数比和 3 个外部电阻器来设定) 而设计。一个任选的反馈引脚可用来提供一个低噪声高电压已调输出。

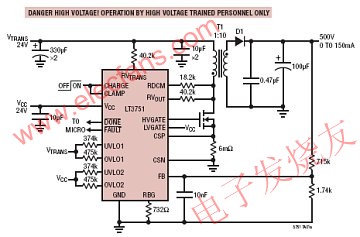

　　LT3751 具有一个集成的轨至轨 MOSFET 栅极驱动器，因而可在低至 4.75V 的电压条件下实现高效运作。一个 106mV 的低差分电流检测门限电压准确地限制了峰值开关电流。利用可由用户选择的过压和欠压闭锁威廉希尔官方网站 提供了针对 VCC 和 VTRANS 的附加保护功能。在一种典型应用中，该器件能够在不到 1 秒的时间内将一个 1000μF 电容器充电至 500V。

　　CHARGE 引脚用于启动一个新的充电周期，并提供 ON/OFF 控制。当电容器达到其编程值且器件已经停止充电时，DONE 引脚将发出指示信号。当 LT3751 由于 VCC 或 VTRANS 电压超过了用户设置的电源容限而停机时，FAULT 引脚将发出指示信号。

　　特点

　　可对任何大小的电容器进行充电

　　电压调节模式中的低噪声输出

　　在无负载条件下实现稳定操作

　　具轨至轨操作能力的集成 2A MOSFET 栅极驱动器 (对于 VCC ≤ 8V)

　　可选的 5.6V 或 10.5V 内部栅极驱动电压箝位

　　可由用户选择的过压/欠压检测功能

　　易于调节的输出电压

　　主端或副端输出电压检测

　　宽输入 VCC 电压范围 (5V 至 24V)

　　采用 20 引脚 QFN 4mm x 5mm 和 20 引脚 TSSOP 封装

　　应用

　　高电压已调电源

　　高电压电容充电器

　　专业照相闪光灯系统

　　应急频闪灯

　　安全/存货控制系统

　　引爆器
