ApproxFFT：Arduino最快的FFT函数

描述

FFT或快速傅里叶变换是信号处理中最重要的工具之一。这可用于以良好的速度检测频率。然而，这是一个计算密集型过程，需要大量的处理能力和内存，尤其是在 Arduino 上。这使得它很难用于每秒需要多个 FFT 结果的实时应用程序。

在本教程中，介绍了在 Arduino 上执行 FFT 的最快程序。我将其命名为 ApproxFFT，因为在多个阶段采取了如此多的近似值。然而，几乎没有妥协的不准确性，我能够达到大约 3 倍的速度。

如果您只想知道如何使用它，请直接转到 5。

整个项目也在半小时长的解释视频中进行了解释。您可以选择阅读或阅读本教程。

我之前为同一个应用程序准备了两个代码，可以在此处访问：EasyFFT ：此代码为 FFT 提供准确的输出，但是，它相对较慢并且消耗大量内存。建议先阅读本教程以了解 FFT 的背景知识到本教程。

QuickFFT ：此代码提供了非常快速的输出。然而，幅度相距甚远，不能用于大多数应用。它还给出了可能误导结果的多个峰。

1：ApproxFFT函数的需要

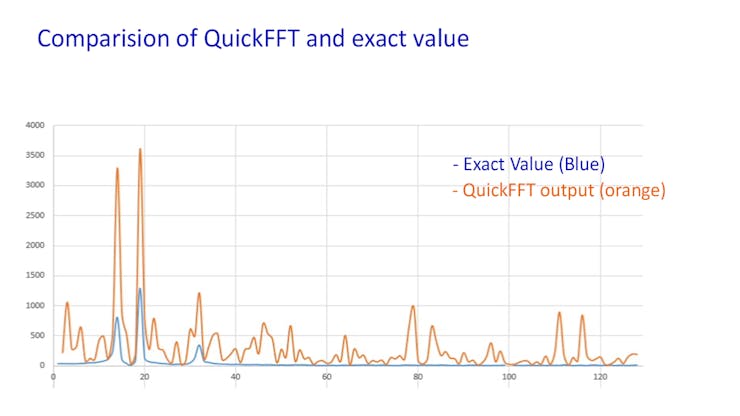

如果您参考附图，很明显 QuickFFT 与传统方法相比具有一些显着优势（使用 EasyFFT 的内置正弦/余弦函数计算速度）。它几乎快 4 倍，但缺乏准确性。从第二张图中可以看出，幅度相差甚远。这背后的主要原因是我们使用了由多个频率（谐波）组成的方波（近似正弦波！！！）。结果中存在多个波，这使得各种应用程序变得困难。

1 / 2 •比较

在这里，我们假设正弦/余弦波为方波。如果我们对这些波进行更好的近似，我们可以接近精确的输出。在此代码中，为这些波考虑了更好的近似值。我们也有一些规定来控制这些波的准确性。通过调整此设置，我们还可以使用各种精度/速度关系。

2：快速正弦和余弦函数

如果您参考之前的 EasyFFT 函数，我们有两个选项可用。其中之一是准确的利用内置的正弦/余弦函数，这些函数准确但速度慢。如果我们使用另一种使用查找表的方法，速度会略有提高，损失不准确。

1 / 2

这里使用完全不同的方法来计算这个值，比传统方法快 10-12 倍。这些函数集中使用仅移位操作进行乘法和（近似）除法。这些操作比正常的除法或乘法快得多。但是，这些可能会导致我们需要以某种方式处理的精度损失。

下面两行是使 EasyFFT 和 QuickFFT 之间的速度差异的行。通常首先我们必须计算给定值的正弦/余弦。一旦该值可用，就需要乘以另一个浮点值。这两个过程都很慢并且需要太多时间。

tr=c*out_r[i10+n1]-s*out_im[i10+n1];
ti=s*out_r[i10+n1]+c*out_im[i10+n1];  // c is cosine and s is sine of some value

在这里，我们使用了类似于二进制支撑算法的东西。它将直接给出 A*sin(θ) 的近似输出，我们不需要进行乘法运算。在第一个图中，显示了 ArcsinX 与 X 的图。一个类似的情节是一个商店作为 Arduino 中的桌子。其中角度从 0-1024 映射，相当于 0-360 度。反正弦值也被视为 128 的倍数。

这就是计算流程的工作方式：这里我们忽略负值，只考虑 0-90。（即 500*sin 50（度数））

1. 对于任何值（即 500），正弦倍数可以是 0（对于 0 度）到该值（对于 90 度）（即 0-500）。我们将检查中点的角度值。我们将输入值的一半 (500) 并检查 0.5 的角度。基于此，我们可以检查输出将是 0-mid point 或 midpoint-max（在我们的情况下，0.5 的角度将是 30 度，低于 50，因此我们可以得出结论，输出将在 250-500 之间）。此时，我们已将可能范围的大小减半。（以前的 0-500 到 250-500 ）

2.新定义的范围我们将再次做类似的步骤重复。在我们的示例中，中点为 375，我们将检查角度为 75，即 48 度。所以我们的答案将在 375 到 500 之间。

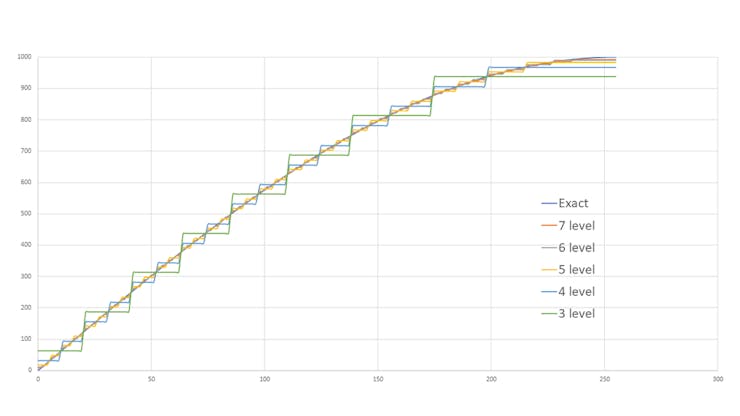

类似的步骤需要重复多次才能准确输出。如第二张图片（图表）所示。我们进入的级别越多，输出将越接近精确值。

在这里，我们可以只通过位移来执行所有操作，并且我们还消除了浮点乘法。

3：平方和的快速根（FastRSS）

这个函数对 RSS 值做了一些近似。它对整体速度的影响不是很显着。但是，它节省了几毫秒的时间。

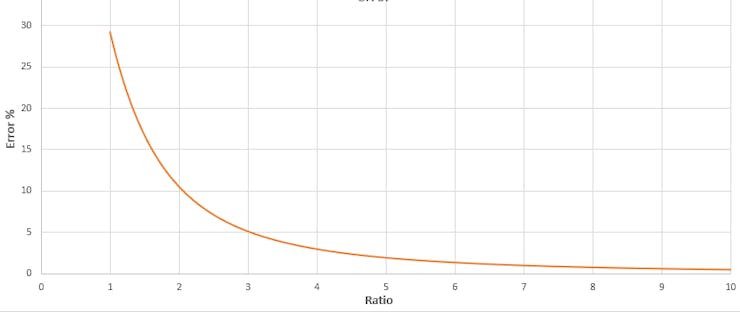

如果我们假设平方和输出与较大值相同，则所附图表显示了误差值。与此假设相关的误差随着比率的增加而减小。在此代码中，如果比率超过它只是假设一个较大的值作为输出以节省时间。如果该比率低于该比率，则基于该值设置一些预定义的缩放比例，该比例通过执行一些重复来应用。所有这些值都存储为 RSSdata。

4：整体计算流程：

整体计算流程如下。

1.输入数据缩放到+512到-512：这一步对于保持数据的精度很重要。由于我们使用的是位移操作，所以在奇数的情况下会有精度损失。数字越大，损失越小。

2. 位逆序生成，

3. 输入数据按照生成的位倒序排列。

4.进行频率变换。需要时使用快速正弦和余弦。每次循环后，所有整数的值检查幅度是否高于 15000，实数和虚数数组均除以 2。

无论在何处执行缩放，都会记录缩放值。

5. 使用 FastRSS 函数计算平方和的根。

6. 检测最大值并作为输出返回。

5：应用

1.查找数据需要声明为全局变量。我们只需将以下数据粘贴到代码顶部即可。

//---------------------------------lookup data------------------------------------//
byte isin_data[128]=
{0,  1,   3,   4,   5,   6,   8,   9,   10,  11,  13,  14,  15,  17,  18,  19,  20,
22,  23,  24,  26,  27,  28,  29,  31,  32,  33,  35,  36,  37,  39,  40,  41,  42,
44,  45,  46,  48,  49,  50,  52,  53,  54,  56,  57,  59,  60,  61,  63,  64,  65,
67,  68,  70,  71,  72,  74,  75,  77,  78,  80,  81,  82,  84,  85,  87,  88,  90,
91,  93,  94,  96,  97,  99,  100, 102, 104, 105, 107, 108, 110, 112, 113, 115, 117,
118, 120, 122, 124, 125, 127, 129, 131, 133, 134, 136, 138, 140, 142, 144, 146, 148,
150, 152, 155, 157, 159, 161, 164, 166, 169, 171, 174, 176, 179, 182, 185, 188, 191,
195, 198, 202, 206, 210, 215, 221, 227, 236};
unsigned int Pow2[14]={1,2,4,8,16,32,64,128,256,512,1024,2048,4096};
byte RSSdata[20]={7,6,6,5,5,5,4,4,4,4,3,3,3,3,3,3,3,2,2,2};
//---------------------------------------------------------------------------------//

2、ApproxFFT、fast_sine、fast_cosine、fastRSS函数需要贴在代码末尾。

3、使用功能：

float f=Approx_FFT(data,sample,sampling_rate);

该函数默认返回最大振幅的频率值。这与 EasyFFT 和 QuickFFT 函数完全相同。

首先是我们需要执行 FFT 的数组，

第二个是样本数：理想情况下，它应该是 2^n，可以是 2、4、8、16、32、64、128，..这里的最大样本数受可用内存的限制

第三个输入是采样率。

4.精度设置：

该值可以设置为 1 到 7。数字越高，精度越高。这里提高精度将提高我们近似正弦波的拟合度。默认情况下，精度值设置为 5。在大多数情况下，此值效果很好。所有结果和速度声明均基于此值。可以通过更改此值来调整速度和准确性。

int fast_sine(int Amp, int th)
{
int temp3,m1,m2;
byte temp1,temp2, test,quad,accuracy;
accuracy=5;    // set it value from 1 to 7, where 7 being most accurate but slowest
               // accuracy value of 5 recommended for typical applicaiton
while(th>1024){th=th-1024;}   // here 1024 = 2*pi or 360 deg
while(th<0){th=th+1024;}
.
.
.

5. 可以修改此代码以显示（和使用）各种频率的原始输出或幅度。输出将是 2^n 的倍数。由于整数最多只能容纳 +-32000 个值，因此输出表示为倍数。

六，结论

1 / 2

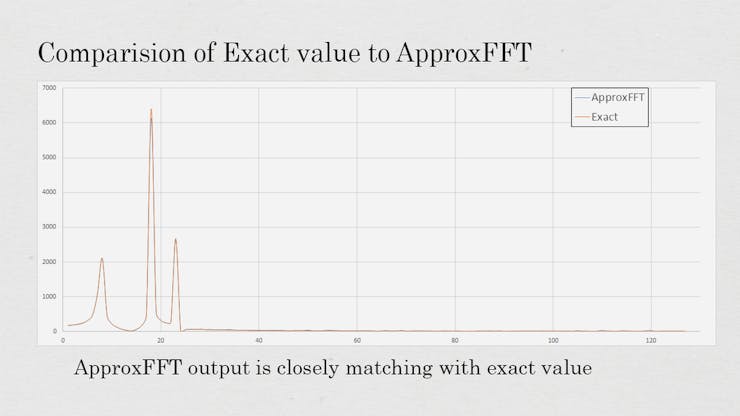

上图中显示的所有测试都是在 Arduino mega 上完成的，精度为 5。以下是测试中的一些重要观察结果：

速度比传统FFT快3倍以上，

内存消耗低（几乎一半），

输出与精确值相当（低误差），

希望这段代码对项目有用。如有任何疑问或反馈，请通过评论或电子邮件告诉我。
