ADC时钟极性与启动时间的关系

高速模数转换器（ADC）是定义上的器件 对模拟信号进行采样，因此必须具有采样时钟 输入。一些使用ADC的系统设计人员观察到速度较慢 比最初应用采样时钟时的预期启动时间长。 令人惊讶的是，这种延迟的原因往往是错误的启动 外部施加的ADC采样时钟的极性。

许多高速ADC具有以下采样时钟输入 特性：

微分

内部偏置至设定的输入共模电压 （VCM）

设计用于交流耦合到时钟源

此讨论适用于具有具有 这些属性。

差分ADC时钟输入缓冲器通常具有设计输入切换 阈值偏移。如果没有这样的偏移，切换阈值将 发生在0V差分时。在没有偏移的时钟缓冲器的情况下 在非驱动和交流耦合的情况下，时钟输入（CLK+ 和 CLK–）将 每个器件均在内部上拉至共模电压。在这种情况下， CLK+ 上的直流电压和 CLK– 上的电压是相同的，这 表示差分电压等于0V。

在输入端没有信号的理想世界中，时钟缓冲器不会 切换。实际上，电子系统中总是至少存在一些噪声。 在此假设情况下，输入切换阈值为0V，任何噪声 在输入端将超过时钟缓冲器的切换阈值并导致 无意中切换。

当时钟中设计了足够的输入切换阈值偏移时 缓冲区，相同的条件不会导致切换。因此，设计 交流耦合差分时钟的切换阈值电压的偏移 缓冲器是有益的，因此，时钟缓冲器通常包括 切换阈值偏移。

在没有应用时钟的情况下，CLK+ 和 CLK– 将分别被拉到相同的位置 VCM由时钟缓冲器中的内部偏置威廉希尔官方网站 实现。当时钟 最初应用时，CLK+ 和 CLK– 上的时钟边沿将正摆动 和消极的，或消极的和积极的远离以前 建立了市调机制。在图1中，VCM = 0.9V。

图 1 显示了时钟处于非活动状态后应用的时钟（任一 首次启动系统时，或时钟驱动程序处于非活动状态后 一段时间）。在这种情况下，CLK+ 在第一个边缘上摆动为正 和 CLK– 摆动为负。在输入切换开关中添加正偏移 阈值，此时钟信号将在其第一个边沿切换时钟缓冲器，如 如图 1 所示。时钟输入缓冲器将立即产生时钟

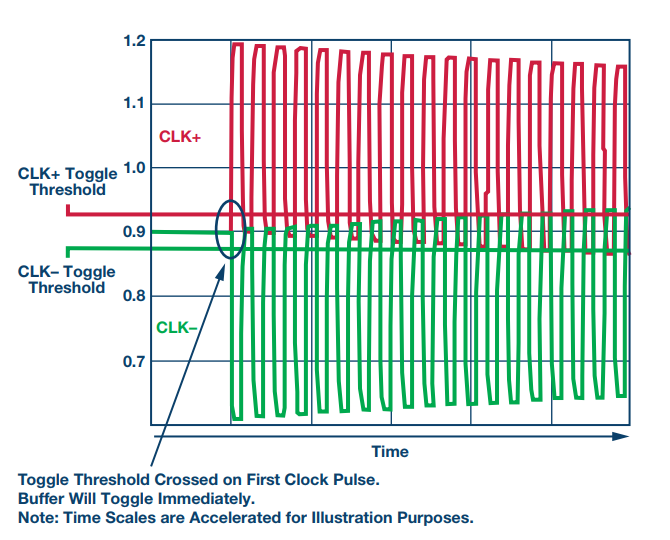

图1.启动时，CLK+ 在第一个边缘摆动为正，CLK– 摆动为负。

如果时钟以相反的极性开始，CLK—— 在第一个边缘摆动为正，CLK+ 摆动为负。随着 输入切换阈值增加相同的正偏移，此时钟信号 不会在其第一个边沿和后续边沿上切换时钟缓冲器 直到波形被拉到稳定状态，并穿过切换开关 随时间变化的阈值，如图 2 所示。

图2.启动时，CLK+ 在第一个边缘摆动为负，CLK– 摆动为正。

可以看出，初始启动时钟的极性会有所不同 在切换具有输入阈值偏移的时钟缓冲器时。在一种情况下（CLK+ 在本例中最初上升）时钟缓冲区理想情况下将开始切换 首次应用时钟时立即。极性相反 （CLK+在本例中最初落下），时钟缓冲区将不会启动 首次应用时钟时立即切换。

如果您发现 ADC 启动出现意外延迟，请尝试反转 时钟启动极性。这可能会改变您的启动时间。
