按钮开/关控制器包括可选的手持设备插入时自动开启

众所周知，大多数机械按钮 按下时开关会反弹，并且会去抖动 威廉希尔官方网站 需要产生干净、可用的信号 按钮。有许多去抖解决方案 可用 — 常见的使用触发器或 R-S 锁存器 — 但 设计和实现去抖动威廉希尔官方网站 不如 尽管看起来微不足道，但对于手持设备而言。

因为按钮去抖威廉希尔官方网站 必须始终保持开启状态，供应不足 电流对于电池供电至关重要 手持设备。此外，威廉希尔官方网站 应该能够接受权力 从任何可用的待机电源电压 无需线性稳压器。 此外，按钮输入应 能够在以下情况下承受高 ESD 水平 操作，因为它通常是连接的 与人类手指接触的地方 可能。最后，威廉希尔官方网站 必须是 小到可以容纳任何小东西 印刷威廉希尔官方网站 板上留有空间.

LTC2955 按钮控制器盖 所有这些要求。它生成一个 来自噪声按钮的锁存使能输出 输入。使能输出进来 高电平有效 （LTC2955-1） 或低电平有效 （LTC2955-2） 选项，允许其驱动 任何系统或稳压器的开/关输入。

LTC2955 具有一个电压监视器 引脚 （ON） 可用于自动 设备开启时系统开启 插入二级电源，例如 作为墙上适配器或汽车电池。这是 手持设备中的常见功能 设备，如果您插入墙壁 适配器或充电器电缆，设备 自动自行通电，无需 按下开/关开关。

LTC2955 专为接口而设计 通过 LTC2955 的 INT （中断） 输出引脚和 KILL 输入采用一个微处理器 针。LTC2955 的 INT 输出向 按钮是微处理器 按下，允许微处理器 执行任何关断任务。一次 这些任务都完成了，微处理器 可以通过 KILL 引脚进行通信，表明系统已准备就绪 关掉。用户还可以强制 如果微处理器，系统断电 无法响应中断 信号（终止引脚保持高电平）。这是 熟悉的用户按住按钮 持续时间大于定义的持续时间 断电期。断电周期 可通过电容器在 TMR引脚，只要可以制作 需要防止意外关闭。

LTC2955 还设计有消隐功能 每次按钮事件后的时间， 在此期间，将忽略所有输入。这 防止 EN 输出打开 如果按钮连续关闭 被按住或卡低。这些消隐 时间确保有足够的时间 稳压器可充满电或 放电其输出并允许系统 或微处理器执行时间 开/关任务。此外， 省电去抖动时间可调 使用外部电容器。这允许 设计人员在某些系统需要的情况下延长掉电时间 有更多时间执行掉电任务。

LTC2955 通过 直接从低至 1.5V单节电池至36V多节电池 堆栈 — 无需额外提升 需要稳压器或 LDO。低静态 1.2μA 的电流可延长电池 生命。该设备以节省空间的方式提供 10 引脚 3mm × 2mm DFN 封装 和 8 引脚薄薄 SOT™包。

手持式自动 插入电源时打开

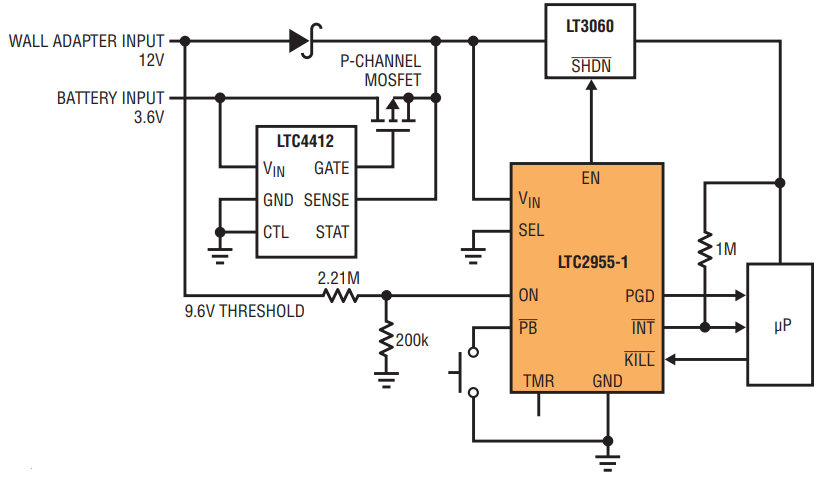

图 1 示出了典型的 LTC2955-1 手持设备的应用程序。这 3.6V电源直接由 手持设备的电池;12V 次级 电源来自墙上适配器。双 连接 3.6V 和 12V 输入 通过二极管或连接至 LT3060 稳压器输入 以便任一电源都可以为 系统。LTC®4412 是一款理想的二极管 控制 P 通道的控制器 MOSFET 可降低两端的压降 二极管连接到3.6V电源。

图1.电池供电设备的按钮开/关控制，设备插入时自动打开。

LTC2955-1 导通引脚监视 通过电阻分压器R1的12V输入 和 R2。当用户插入墙上时 适配器，则存在 12V 电源。 LTC2955-1 检测到 ON 引脚 高电平并将 EN（使能）引脚拉高 经过 32ms 的去抖动时间并打开 电压调节器，将电源施加到 系统。这允许自动系统 当用户插入墙壁时打开 适配器。系统也可以打开 通过按下按钮。The LTC2955 提醒微处理器 12V 电源 存在或不存在，通过拉动 PGD输出引脚分别为高电平或低电平。

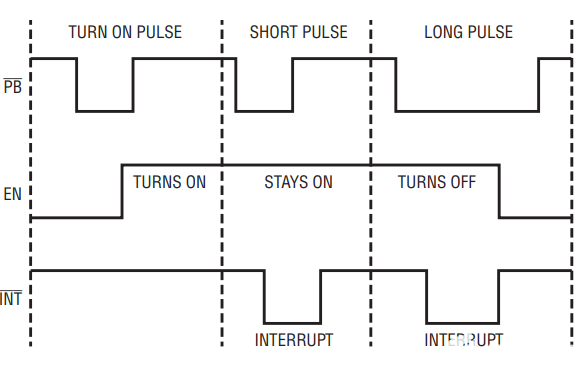

图2.LTC2955-1 波形。

按钮引脚ESD保护

LTC2955 PB （按钮）输入 受高达 ESD 级别的保护 ±25kV HBM 相对于接地。这 所有模式下都存在保护级别 操作，包括掉电， 上电或断开电源时 从电池。当 按钮引脚被 ESD 撞击击中 在操作过程中，零件保持在 其当前逻辑状态。该设备确实 没有复位或闩锁，也没有 需要循环供应以恢复。

多功能按钮输入

LTC2955 只需要几个外部 适用于大多数应用的组件， 如图1所示。除了 用于接口的逻辑电平引脚 微处理器，大部分引脚都可以 可承受最大36V电压， 无需外部电源 或电阻分压器。设计保留 灵活应对高输入电源 电压，尤其是当没有典型电压时 提供板级电源（例如 5V）。

PB 输入设计用于在 恶劣和嘈杂的环境。引脚可以承受正负 电压高达±36V。这允许长时间 电缆在按钮开关之间延伸 和LTC2955，其中即使输入 环，不会对零件造成损坏。

图 3 显示了按钮引脚连接 和内部威廉希尔官方网站 。内部 900K 上拉电阻允许连接 销直接连接到按钮 开关（另一个端子接地） 无需外部上拉 电阻器。如果外部上拉电阻 在按钮应用中需要 开关漏电，此可选上拉 电阻器可以连接到任何电压，最高可达 如图所示，最大 36V。内部 二极管 D1 阻断外部电源电流 防止流入设备，防止 不必要的电流消耗。

图3.按钮输入。

多功能使能输出

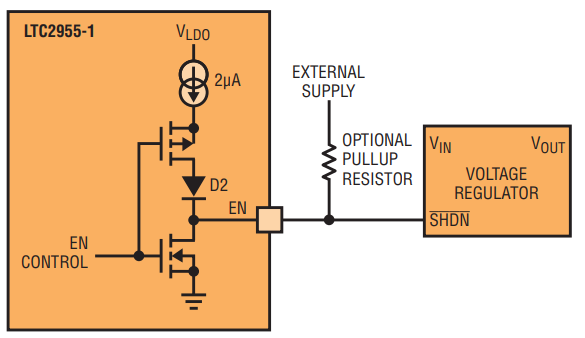

图 4 示出了 LTC2955-1 有源 高EN引脚驱动关断输入 的电压调节器。The LTC2955-1 EN引脚拉高至4.3V，内置一个 工作模式下的 2μA 上拉电流。如果 更高的 V哦电压是必需的，可选 可增加外部上拉电阻 如图所示，将该引脚拉至4.3V以上。 二极管D2阻断外部电源 流入设备的电流。 EN引脚可被拉高至36V。

图4.LTC2955-1 EN 输出。

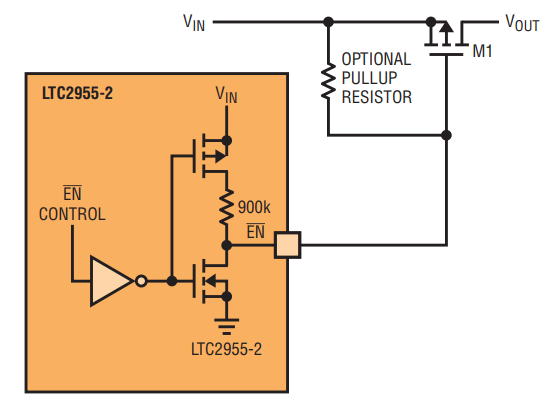

图 5 示出了 LTC2955-2 低电平有效 EN 引脚驱动一个 P 沟道 MOSFET 至 控制系统供应。LTC2955-2 EN 引脚通过一个内部 900k 将引脚拉高 非活动模式下的电阻。在 引脚低电平的有源模式，此 900K 电阻器与电源断开 将消耗的静态电流降至最低 由 900K 电阻器。如果 V哦低于 需要电源电压，该引脚可以通过外部电源连接到外部电源 如图所示，可选上拉电阻。

图5.LTC2955-2 EN 输出。

导通输入和 SEL 输入可以承受 电压高达36V。这使得它很容易 将这些引脚直接连接到高压 无需电阻的电源 分隔器，从而最小化静态 电阻分压器消耗的电流。

结论

LTC®2955 是一个微功率系列 （1.2μA），宽输入电压范围 （1.5V 至 36V） 按钮控制器。这些部件 降低系统成本并节省电池电量 通过集成坚固的按钮实现生活 输入，灵活的使能输出 和简单的微处理器接口 提供智能上电和 断电。设备可用 采用节省空间的 10 引脚 3mm × 2mm 封装 DFN 和 8 引脚 ThinSOT 封装。
