USB供电模块开源

消耗积分:2 | 格式:zip | 大小:0.06 MB | 2023-02-03

李波

分享资料个

描述

USB 端口非常方便地为我们所有的日常电子设备供电，但大多数充电设备仅限于一个端口。虽然可以获得商用多端口 USB 充电器（我自己有很多），但它们通常充电电流有限或制造成本非常低。我决定自己做，此时仅限于供电，但增加了一些功能使其成为我自己的。

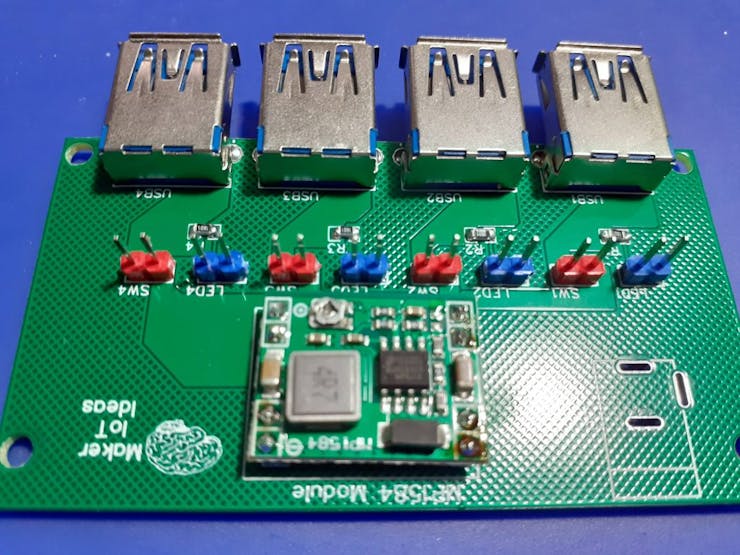

image_tsqWPbuMWt.png?auto=compress%2Cformat&w=740&h=555&fit=max

特征

单独切换端口

每个端口都有独立的电源 LED 指示灯，可以断开连接以实现全黑操作（我不喜欢卧室里的充电灯）

开关模式电源单元，输出高达 2A

宽输入电源选项，不限于 5v

宽电源轨道确保良好的电流传输，并减少 PCB 上的热量产生

为什么我选择建立自己的？

我们几乎在所有电子设备上都使用 USB 端口，而这些设备附带的大多数充电装置设计都非常糟糕。它们功率不足，只有一个端口，并且有烦人的灯光，晚上很亮。我想要一个最多可以容纳 4 个设备的单元，单独控制每个端口，并且相对小巧紧凑，适合旅行使用。

印刷威廉希尔官方网站 板

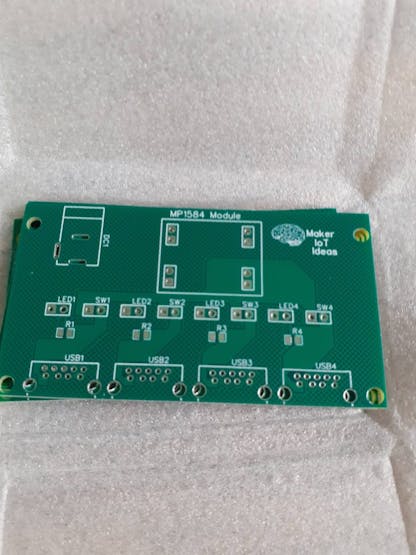

image_4B7pguZx3C.png?auto=compress%2Cformat&w=740&h=555&fit=max

PCB 是双层的，在威廉希尔官方网站 板的相对两侧有宽电源轨道。组件数量非常少，只有 USB3 型母头连接器 (4)、单个 MP1584 降压转换器模块、用于 LED 指示灯的 4 个限流电阻器，以及用于开关和 LED 指示灯的公头引脚。最大的挑战是正确设置端口间距，以便轻松同时使用所有端口。一旦我开始使用 CAD/CAM 设计外壳，CNC 切割外壳也不应该太困难

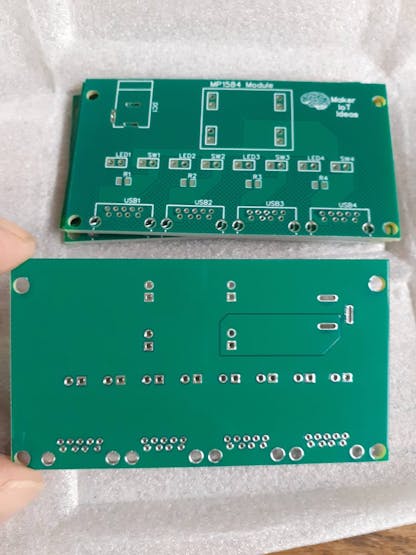

20220824_141135-768x1024.jpg?auto=compress%2Cformat&w=740&h=555&fit=max

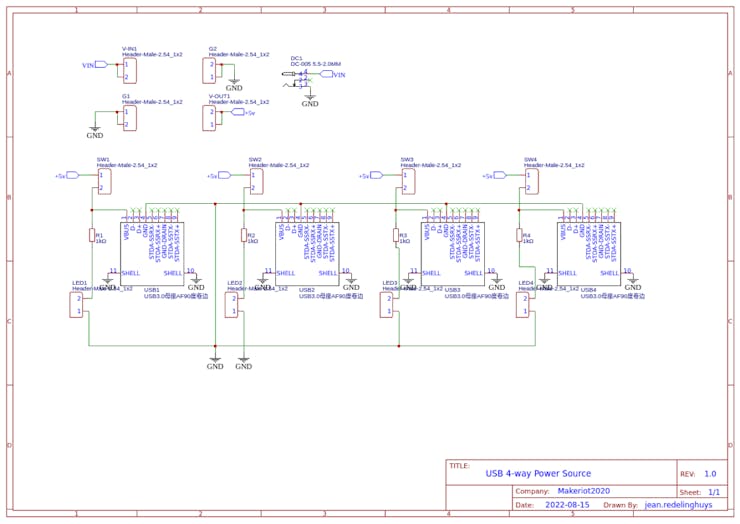

原理图

Schematic_USB-Ports_2022-08-28-1024x725.png?auto=compress%2Cformat&w=740&h=555&fit=max

我选择在这个版本中保持简单，并且只通过端口供电。我计划稍后做一个完全支持数据的 USB 3.0/USB3.1 集线器。

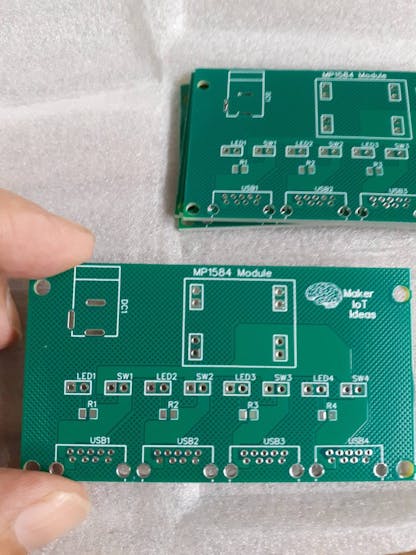

20220824_141123-768x1024.jpg?auto=compress%2Cformat&w=740&h=555&fit=max

制造业
