避雷器的型号及含义

一、避雷器的型号及含义

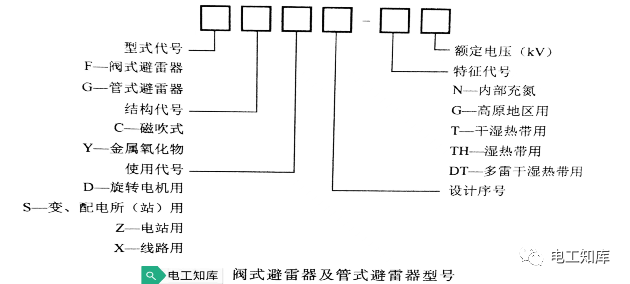

1、阀式避雷器和管式避雷器型号及含义如下图所示。

![图片](https://mmbiz.qpic.cn/mmbiz_png/LLicxdjpl5Hq5KLuaYTzVsqZD0QQZ1GOn2Jk3WLqa9obWqFzQWl7ibRqbOC269MZDbt0ktn1m3lszkqryiceGUz1A/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)

2、氧化锌避雷器型号及含义如下图所示。

二、避雷器的分类

避雷器的类型主要有管式避雷器、阀式避雷器和氧化锌避雷器。避雷器按其发展的先后可分为：

1、管式避雷器

管式避雷器是一个保护间隙，是最简单的避雷器，但它能在放电后自行灭弧。

2、阀式避雷器

阀式避雷器是将单个放电间隙分成许多短的串联间隙，同时增加了非线性电阻，提高了保护性能。

3、磁吹避雷器

磁吹避雷器利用了磁吹式火花间隙，提高了灭弧能力，同时还具有限制内部过电压能力。

4、氧化锌避雷器

氧化锌避雷器利用了氧化锌阀片理想的伏安特性，非线性极高，即在高电压时呈低电阻特性，限制了避雷器上的电压，在正常工频电压下呈高电阻特性，具有无间隙、无续流、残压低等优点，也能限制内部过电压。

三、避雷器的结构

1、管式避雷器

管式避雷器是一种保护间隙，是最简单的避雷器。

如上图所示，管式避雷器主要由产气管、内部间隙S 1 、外部间隙S2三部分组成。产气管由纤维、有机玻璃或塑料等制成，其内部间隙装在产气管内，一个电极为棒形，另一个棒极为环形，外部间隙装在管式避雷器与带电的线路之间。

2、阀式避雷器

阀式避雷器是一种能释放雷电或电力系统操作过电压能量，保护电气设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。

如上图所示，阀式避雷器主要由装在密封瓷套中的火花间隙和非线形电阻阀片组成。单个火花间隙由数个圆盘形的铜质电极组成，每对间隙用0.5～1mm厚云母垫圈隔开；普通阀式避雷器根据额定电压的不同，由数个或数十个单个的火花间隙构成；非线形电阻阀片是用特殊碳化硅制成的饼状元件，其颗粒相互接触，但其接触面不大于颗粒表面的1/10，它的电阻随着通过电流的不同在很大范围内变化。

3、氧化锌避雷器

氧化锌避雷器又称金属氧化物避雷器、压敏避雷器，具有良好保护性能。

如上图所示，氧化锌避雷器的主要元件是氧化锌阀片，它由金属氧化物（主要是氧化锌）制成。内绝缘杆用来固定一组串联的氧化锌阀片。压力弹簧用来压紧串联的氧化锌阀片，使之有良好的电接触。

四、避雷器的防雷原理

避雷器是变电所保护电力设备免遭雷电冲击波袭击的设备。工频额定电压时，两极间呈绝缘状态而不导通。当线路侵入雷电冲击过电压，并达到避雷器动作电压时，避雷器导通释放电荷，并将雷电流经过接地装置泄入大地，使雷电压幅值限制在被保护设备雷电冲击水平以下而对电气设备进行保护。

1、管式避雷器

当输电线路遭到雷击或发生感应雷时，大气过电压使管式避雷器的内部间隙和外部间隙击穿，强大的雷电流通过接地装置流入大地。但随之而来的是电力系统的工频续流，其值也很大。雷电流和工频续流在管子内部间隙发生强烈的电弧，使产气管内壁的产气材料产生大量的气体，在管内形成很大压力，起到使气体从环形电极的开口喷出的纵吹作用，从而使电弧电流过零时熄灭，因此不用切断威廉希尔官方网站 。这时，外部间隙的空气恢复了绝缘，使管式避雷器与系统隔离，恢复系统的正常运行。

2、阀式避雷器

阀式避雷器的火花间隙承受工频电压时是一个高阻值电阻，类似关闭的阀门，使工频电流很难通过；在遇到雷击过电压、内部过电压冲击时，又变成一个低阻值电阻，类似阀门开启，使冲击电流很容易通过；雷电流过去后，工频电流又使阀形电阻片呈现很高的电阻，类似阀门关闭。此时火花间隙迅速阻断电流。

3、氧化锌避雷器

氧化锌阀片利用氧化锌良好的非线性伏安特性，在正常工频电压下呈现极大的电阻，使流过避雷器的电流极小；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

五、避雷器的特点

1、管式避雷器

管式避雷器熄弧能力与工频续流的大小有关。续流太大时产气过多，管内气压太高，会使管子炸裂；续流太小时产气太少，管内气压太低则不足以熄灭电弧。因此管式避雷器熄灭电弧续流的能力有一定的范围限制。管型避雷器具有外间隙，受环境的影响大，故与保护间隙一样，具有伏秒特性曲线较陡、放电分散性大的缺点，不易与被保护设备实现合理的绝缘配合。管型避雷器动作后会产生截波，危及变压器等有线圈设备的绝缘。

2、阀式避雷器

阀式避雷器当一定波形的雷电电流流过阀片时压降越小越好，即阀片电阻值越小越好。阀式避雷器的火花间隙具有平坦的伏秒特性曲线。磁吹阀式避雷器承受雷电高电压后，间隙被击穿，工频续流流过线圈时,将产生磁场，工频电弧在磁场的作用下被拉长，从而提高了间隙的灭弧性能。

3、氧化锌避雷器

由于氧化锌避雷器长期并联在带电母线上，必然会长期通过泄漏电流，使其发热，甚至导致爆炸，因此应使用有间隙的氧化锌避雷器。氧化锌避雷器与阀式避雷器相比动作迅速、通流容量大、残压低、无续流，对大气过电压和操作过电压都起到保护作用。在10kV系统中，氧化锌避雷器大多并联在真空开关上，可以限制截留过电压。

六、避雷器的用途

避雷器又叫过电压保护器，是用来保护各种电气设备免受雷击过电压、操作过电压、工频暂态过电压冲击而损坏的一种电器。避雷器是变电所保护电力设备免遭雷电冲击波袭击的设备。工频额定电压时，两极间呈绝缘状态而不导通。当线路侵入雷电冲击过电压，并达到避雷器动作电压时，避雷器导通释放电荷，并将雷电流经过接地装置泄入大地，使雷电压幅值限制在被保护设备雷电冲击水平以下而对电气设备进行保护。

1、管式避雷器

1）纤维管式避雷器GXW

用于变电所进线和线路绝缘弱点保护。

2）无续流管式避雷器GSW

用于变电所进线和线路绝缘弱点保护及6kV、10kV交流配电系统电气设备的保护。

2、阀式避雷器

1）低压型普通阀式避雷器FS

用于低压网络保护交流电气设备、电表和配电变压器的低压绕组。

2）配电型普通阀式避雷器FS

用于6kV、10kV交流配电系统保护配电变压器和电缆头。

3）电站型普通阀式避雷器FZ

用于保护3～220kV交流系统电站设备。

4）旋转电机用磁吹阀式避雷器FCD

用于保护交流旋转电机。

5）电站型磁吹阀式避雷器FCZ

用于保护35～500kV交流系统电站设备。

6）线路型磁吹阀式避雷器FCX

用于保护330kv及以上交流系统线路设备。

7）直流磁吹阀式避雷器FCL

用于保护直流系统电气设备。

3、氧化锌避雷器

1）低压型氧化锌避雷器Y

用于低压网络保护交流电气设备、电表和配电变压器的低压绕组。

2）配电型氧化锌避雷器Y

用于6kV、10kV交流配电系统保护配电变压器和电缆头。

3）旋转电机用氧化锌避雷器Y

用于保护交流旋转电机。

4）电站型氧化锌避雷器Y

用于保护3～500kV交流系统电站设备。

5）中性点保护用氧化锌避雷器Y

用于电机、变压器的中性点保护

6）直流氧化锌避雷器YL

用于保护直流系统电气设备。

七、避雷器的巡视检查

避雷器是防止过电压对电力设备造成危害的保护电器，要求避雷器在工频额定电压下不导通，在规定的过电压下立即导通，并能经受短时间内大电流通过自身的冲击，在电压恢复后立即截止。避雷器的瓷件应完好无损，内外部均无电流通过。避雷器瓷套表面的脏污应该重视，因为瓷套表面脏污将使电压分布很不均匀，可能造成避雷器不能灭弧，应经常配合线路、设备检修等工作，始终保持避雷器瓷套的清洁。

1、正常巡检

1）瓷瓶应清洁无损，无裂纹、无放电现象和闪络痕迹；

2）检查放电计数器是否动作，内部是否进潮，上下连接线是否完好无损；

3）引线应完整，无松股、断股；接头连接应牢固，有足够的接触面；导线不过紧过松，不锈蚀，无烧伤痕迹。

4）均压环无损坏，环面应保持水平；

5）安装应不偏斜，内部应无响声；

6）底座应牢固，无锈蚀，接地应完好。

2、特殊巡检

1）雷雨时不得接近防雷设备；

2）雷雨后应检查放电计数器动作情况，检查避雷器表面有无闪络，并做好记录。

3）大风天气应检查避雷器上有无搭挂物以及摆动情况；

4）大雾天气应检查瓷瓶部分有无放电痕迹；

5）冰雹过后应检查瓷瓶部分有无损伤，计数器是否损坏。

3、阀型避雷器运行中的监视

1）瓷套是否完整，有无裂纹和放电痕迹；

2）水泥接合缝及其上的油漆是否完整；

3）连接导线及避雷器的接地引下线是否有烧伤痕迹；

4）动作记录器的指示次数及记录器本身是否完整。

八、避雷器的常见故障

1、避雷器上、下引线松脱或折断

避雷器在系统正常运行时不起作用，引线的状态无关紧要，但当过电压出现时，引线松脱将使避雷器失去作用，被保护设备因过电压而损坏。故平时运行中一旦发现引线松脱，必须尽快处理。

2、雷击放电后，连接引线严重烧伤或烧断

切断故障避雷器前应检查有无接地现象，若有接地现象，则不能用隔离开关断开避雷器，应汇报调度和设备主管部门听候处理。

3、雷击放电后，避雷器瓷瓶破损或爆炸

这主要是泄漏雷电流太大，或是工频续流没有截断，内部发热严重所致，应立即将故障避雷器退出，并予以更换。
