使用Genus retime技术的实现原理

设计中经常会碰到一些非常复杂的逻辑，组合逻辑层数非常多，往往造成无法满足设计的时钟频率要求。

Cadence综合工具Genus支持retime技术。

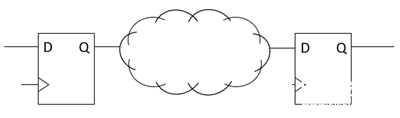

Retime技术的原理非常简单。例如下图，两级flop之间的组合逻辑太大，限制了时钟频率。

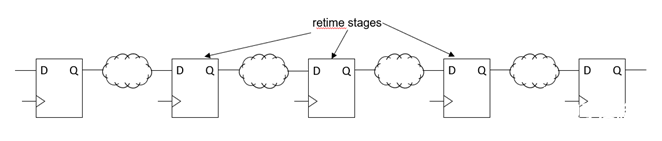

Retime技术类似pipeline。Retime技术在两级flop之间插入retime stage flop，把复杂的组合逻辑分割成里几个部分，每个部分的组合逻辑层数都相对较小，使得每一级都能工作在较高的频率，从而满足整个设计的时钟要求。

当然，retime技术不是“免费”的。

-        插入了中间级，latency增加了。上图中latency增加了3个cycle。

-        插入了中间级flop，面积功耗都会大一些。

下面是一个实例。这个设计实现乘+加(multiply-add)运算。这类运算在DSP中很常见。这里的乘法器是16位输入乘16位输入，得到32位结果，再和符号扩展(sign extended)后的第三个输入相加。

综合用Genus，target 65nm的库。顺便插一句，很多朋友总以为只要上了先进工艺，timing的问题就解决了。做产品与做科研不同。做产品是要讲成本的。上了先进工艺只能说明你资金充裕。使用成熟工艺，虽然慢很多却能实现一样的performance，这才是真正的设计能力。

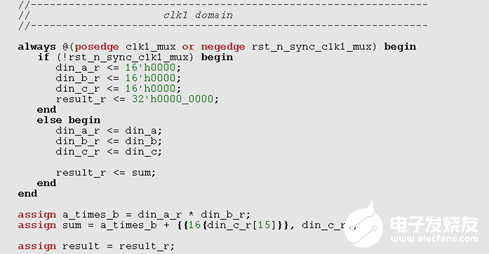

首先来看看最直接的实现方案。这里输入锁存后再运算，运算结果锁存后再输出。这样做屏蔽了input delay，output delay对运算逻辑timing的影响，可以更好地评测运算逻辑的速度。

这里也可以看到，手动插入pipeline stages很难，尤其是乘法运算。这是一个整体，无法手动切割。当然有朋友可能会说，例化Synopsys DesignWare里的multi-stage multiplier。那样当然也是可以的，优缺点你也知道了，这里就不赘述了。

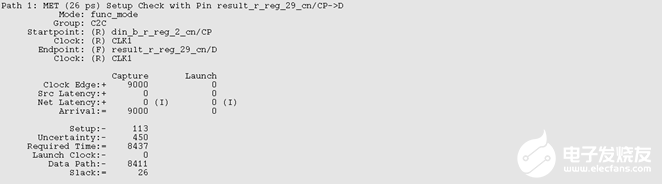

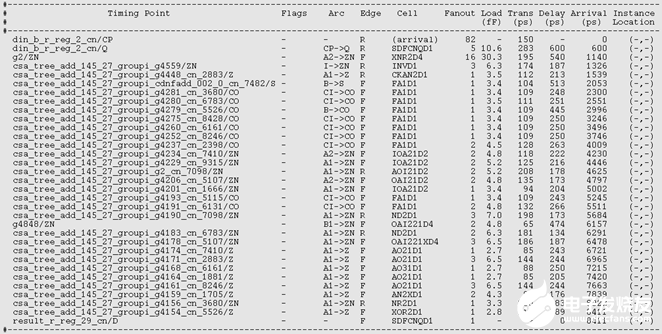

Genus综合后最差的路径如下。

时钟周期为9ns，positive slack 26ps，能满足。也就是说这个实现方案最多也就是只能跑110MHz左右。如果系统的要求是400MHz，这个最直白的实现方案显示是不行的。

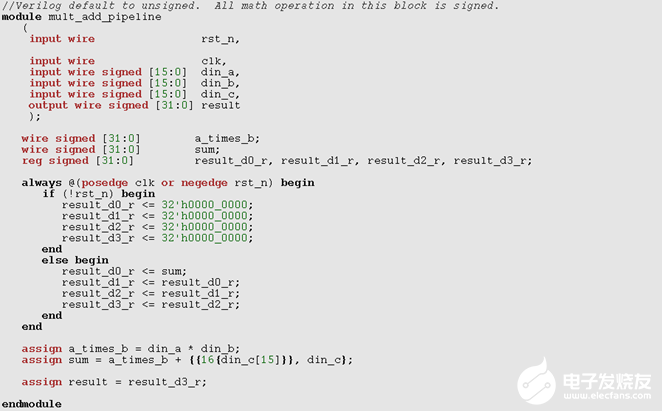

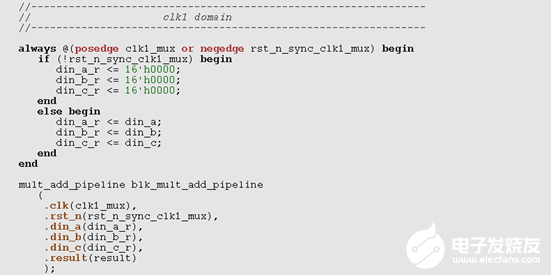

下面再来看看使用Genus retime技术的实现方法。在这个实现中把multiply-add放到了一个独立的module中，这样做是为了在Genus综合中单独将这个module的retime打开。

Genus综合时在syn_generic之前关闭整个设计地retime，打开multiply_add_pipeline模块地retime。

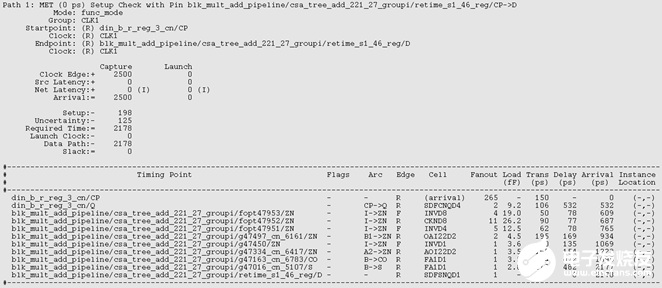

Genus综合结果如下。

可以看到，时钟提高到了2.5ns (400MHz)，依然能满足，slack为0。

这里还要提一下，Genus retime的算法非常聪明。RTL里我们给了中间三级32*3=96个DFF，实际上最后Genus并没有全部用掉96个DFF，只用了2+9+31个DFF置换为retime中间级flop，其余的都优化掉了。可以说Genus retime真的很“省”。

总结一下，Genus retime技术通过移动pipeline flop的位置将复杂组合逻辑分割成几级，可以大大提高威廉希尔官方网站 的速度。
