物体定位检测威廉希尔官方网站 图

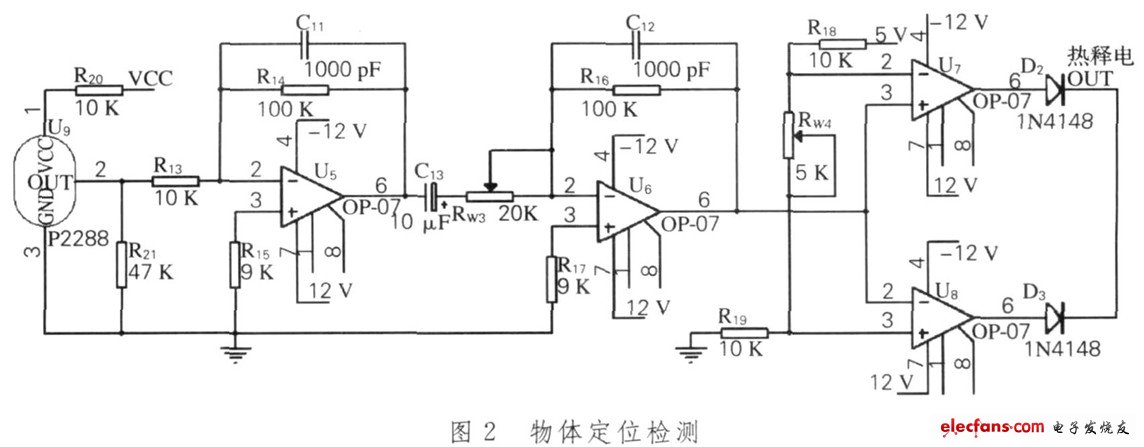

　　信号探测采用被动式双元热释电红外传感器P2288，并在其表面罩上一个菲涅耳透镜用来提高其探测灵敏度。它以非接触形式检测出人体及车辆放射出的微弱红外线能量并转化成电信号输出，物体定位检测威廉希尔官方网站 如图2所示。当P2288探测到有人或者车辆进入到探测区域，P2288产生一个交变红外辐射信号，并输出一个微弱的电压信号（TTL电平）。

物体定位检测威廉希尔官方网站 图　　

　　信号经过二级运放后输入到双限比较器当中，其中RW3用来调节二级运放的放大倍数，RW4用来设定两个门限电平Uref1（U7处）和Uref2（U8处），当探测电压大于Uref1时，U7输出高电平，U8输出低电平，则D2导通而D3截止，热释电OUT 为高电平；当探测电压低于Uref2时U7输出低电平，U8输出高电平，则D2截止而D3导通，热释电OUT为高电平；当探测电压介于Uref1和Uref2之间时D2和D3都截止，热释电OUT为低电平。经过放大和整形的信号输入到单片机当中。
