CAD制图中如何将三维模型转二维图形

AutoCAD、浩辰CAD这些软件主要应用在二维设计领域，但也集成了部分三维功能，支持三维实体的创建、编辑。如果要创建三维模型，AutoCAD、浩辰CAD当然不是最佳选择，但如果有三维模型，要生成此模型的二维轴侧图或剖面图，这些CAD是可以实现的。
与三维转二维相关的功能主要有：Solprof/solview/soldraw，对应菜单：绘图》建模》设置》轮廓/视图/图形。

一  SOLPROF
Solprof命令可生成布局视口中三维实体的轮廓线。
SOLPROF用与原实体同样的线型绘制轮廓线，并且不改变原三维实体及图层的显示。因此创建完轮廓线，从图上看是和原来的三维实体完全重合的，如果仅要查看已经创建的轮廓线，可关闭包含原实体的图层。除此之外SOLPROF还可以把每个选定实体的所有轮廓线都当做可见线，不管它是否被遮挡。为了处理方便，软件将创建两个新的图层：PV-358（可见线所在图层）和PH-358（隐藏线所在图层），该命令有三个步骤，分别为
a)       是否在单独的图层中显示隐藏的轮廓线？
b)       是否将轮廓线投影到平面？
c)       是否删除相切的边?

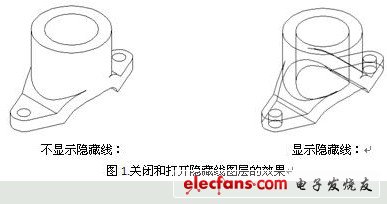

进行Solprof处理后是否显示隐藏线的效果如下图所示。

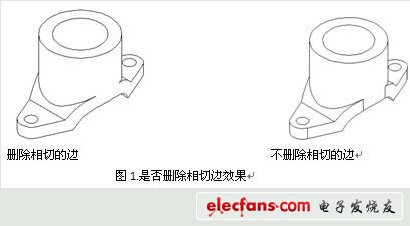

是否保留相切的边如下图所示。

二、SOLVIEW
Solview是使用正交投影法在布局创建视口，生成三维实体的多向视图与剖视图，soldraw功能以这些视口为基础生成三维实体的二维投影图或剖切图。SOLVIEW创建布局视口的方法有多种，可以生成新的UCS视口、正交视口、辅助线视口和剖切视口。SOLVIEW 将视口对象放置在 VPORTS 图层上，如果该图层不存在，将创建此图层，此外还会根据视口生成可见线图层（视图名-VIS）、隐藏线图层（视图名-HID）、放置尺寸标注的图层（视图名-DIM）和剖面线图层（视图名-HAT）（仅在剖切时生成此图层）。
注意：请勿在这可见线、隐藏线和剖切线图层中放置永久图形信息，运行 SOLDRAW 时将删除和更新存储在这些图层上的信息。例图，有布局空间视口如下图所示：

输入solview命令，选择“剖切（S）”选项，设置第一点为A，第二点为B，从C点一侧看，然后按提示确定视口中心、角点、名字得到后如下图所示视口。

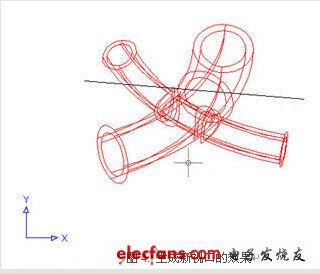

使用solview可以以现有视口为基础创建一系列视口，如常规的正交视口、UCS视口等，此时视口内的三维实体并没有任何变化，需要后续使用soldraw才能进行转换。

三、SOLDRAW
SOLVIEW创建的视口经过SOLDRAW处理后，会生成表示实体轮廓和边的可见线和隐藏线，被投影到垂直视图方向的平面上，这些线被分别放置在相应的图层上。如果是截面图，则还会生成关于由我们指定的面和保留侧的剖切实体。不与剪切平面相交的实体生成完全投影。每次执行SOLDRAW时，选定视口中的所有轮廓图和剖视图都将被删除，然后生成新的轮廓图和剖视图，除了需要显示轮廓图和剖视图外的所有图层均被冻结。
下图为前面例子中的视口经过SOLDRAW处理后的效果（黑色封闭区域为剖切面）：

从上图可以看到，实体的一部分已经被切除了（其实是保留了指定的C的另一侧）。

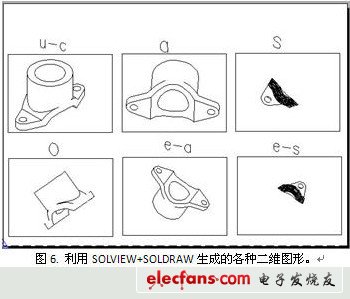

SOLVIEW+SOLDRAW与SOLPROF功能类似，都是生成三维实体的二维轮廓线，SOLVIEW+SOLDRAW选项更多、操作更复杂，当然也更灵活、更强大，可以方便地生成三维模型的三视图、轴测试图及剖视图，如下图所示。
