　　AMS1117

　　AMS1117系列稳压器有可调版与多种固定电压版，设计用于提供1A输出电流且工作压差可低至1V。在最大输出电流时，AMS1117器件的压差保证最大不超过1.3V，并随负载电流的减小而逐渐降低。

AMS1117电源转换芯片资料下载

　　特性

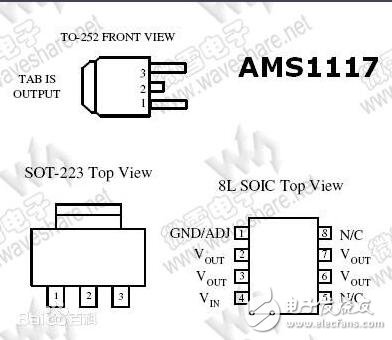

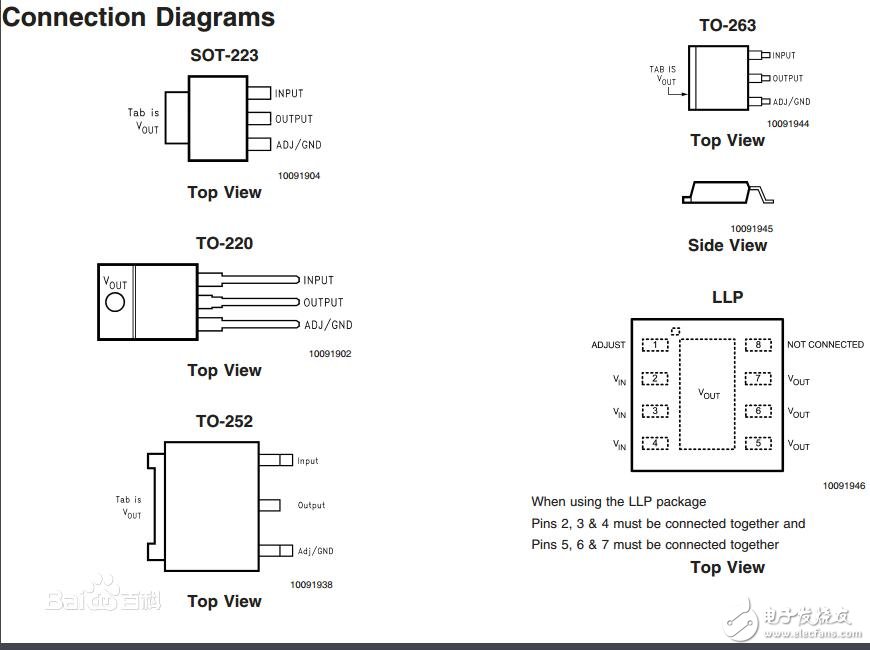

　　AMS1117的片上微调把基准电压调整到1.5%的误差以内，而且电流限制也得到了调整，以尽量减少因稳压器和电源威廉希尔官方网站 超载而造成的压力。AMS1117器件引脚上兼容其他三端SCSI稳压器，提供适用贴片安装的SOT-223，8引脚SOIC，和TO-252（DPAK）塑料封装。 AMS1117 参数 AMS1117 基本参数 输出电流 （A） 1 输出电压 （V） Adj，1.2，1.5， 1.8， 2.5，2.85， 3.3， 5.0， * AMS1117 其他特性 初始误差 （%） ±1.5 压差 （V） 1.3 AMS1117 封装类型 SOT-223 TO-252 SO-8三端口可调节或固定输出电压1.2V，1.5V， 1.8V， 2.5V， 2.85V， 3.3V 和5.0V 输出电流1A 工作压差低至1V 线荷载调节：0.2% Max. 负载调节：0.4% Max. 可选SOT-223，TO-252和SO-8封装

AMS1117电源转换芯片资料下载
