Vivado Design Suite 2017.1的五大方法介绍

方法 1

RPX 文件为二进制文件，可帮助您通过 Tcl 命令创建报告并查看图形环境结果。支持该接口的报告命令包括： report_drc、report_methodology、report_power、report_timing、report_timing_summary 和 report_utilization。要创建二进制报告，您可采用 –rpx 选项发出一个这种 Tcl 命令。在图形环境中打开设计检查点时，您可通过选择“文件 》 打开交互式报告”访问该报告。在您打开所实现的设计时，该机制由项目流程用于恢复所有报告。

方法 2

第一次使用 Vivado v2017.1 时，RTL 综合允许您将特定综合选项分配给设计的实例。这可通过新的 block_synth XDC 属性完成，它允许您通过优化设计的各种不同部分调整设计：例如定时关键实例可重新定时，而且较少的定时关键实例可进行范围优化。无需调整 RTL 或设计设置，这一切都可通过 XDC 完成。

方法 3

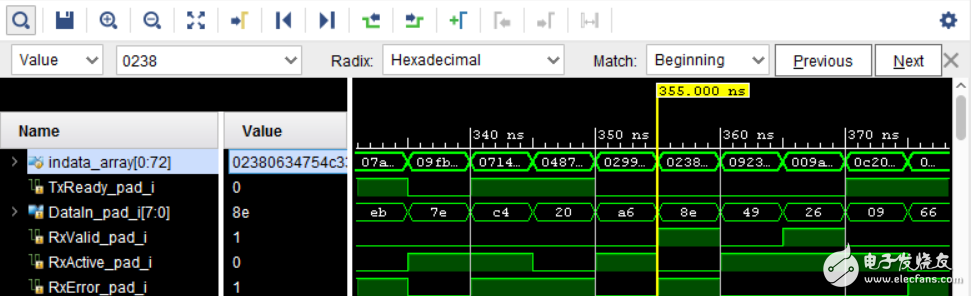

Vivado 仿真器中的波形查看器有助于您搜索各种值。您可以先右键点击波形查看器中的信号，然后选择查找值，也可以使用 Ctrl+Shift+F。

方法 4

Vivado 现在支持基于 IEEE 1735-2014 标准的 IP 加密？请观看本快速入门视频，了解在 Vivado 中进行 IP 加密的具体流程以及如何为加密准备 IP。

方法 5

使用 export_simulation 命令，在批处理或脚本模式下运行仿真将变得极为便捷？该命令不仅将收集仿真所需的所有设计文件，而且还将为最高层次的 RTL 设计或分支设计生产仿真脚本。最重要的是它将为所有所支持的第三方仿真器生成脚本。
