Vivado中新建工程或把IP搭建成原理图详解

Vivado中新建工程，下面把自己的设计方案用IP的方式搭建成原理图。

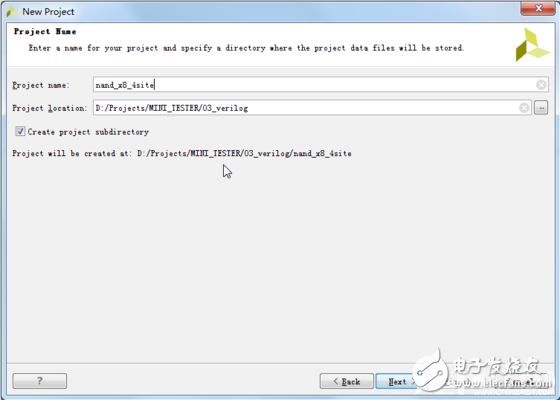

1、新建project

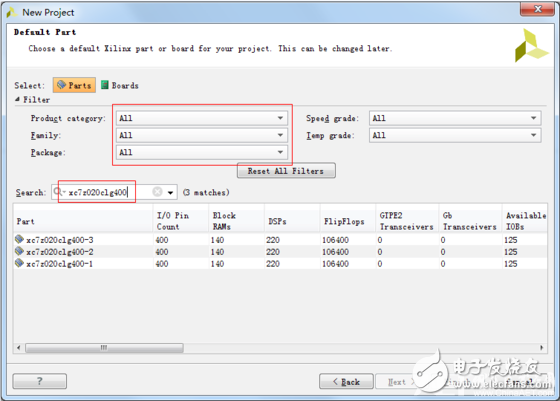

2、选择芯片型号xc7z020clg400-1

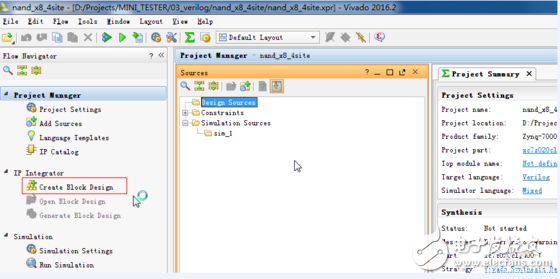

3、既然vivado是按照IP原理图来设计的，首先是要添加block

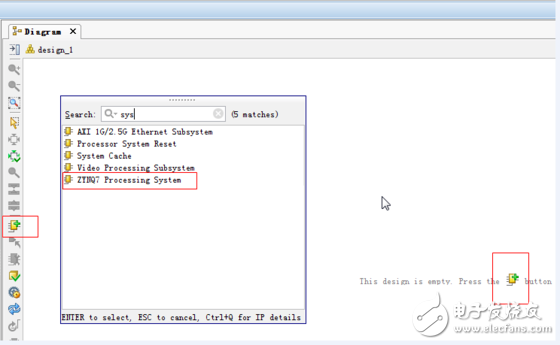

4、直接从IP Catalog中选择想要的IP模块

5、这里我添加了cpu核，axi-bram控制器，bram，pll时钟器，中断桥接concat，以及我自己的nand IP

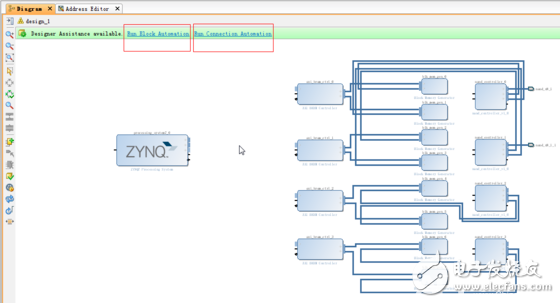

6、点击上方的Run Connect就会自动连接各模块，同时也会把Cpu_Reset，AXI Interconnect等必须的连接模块加进来。

7、一般来讲，xilinx自己的IP之间都会自动连好，但是你的IP软件不知道怎么练，所以clk rst等还是自己手动连线

8、接下来把该出的端口出一下，Run Block会把自带IP的管脚引出，自己的IP选中管脚按Ctrl+T快捷出。

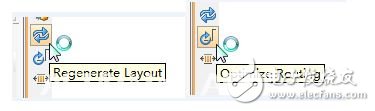

9、这时整个布局界面一般都比较乱，整理一下。左侧工具条，倒数2、3分别是布局和布线。个人感觉layout不是很合心意，一般都是自己拖动模块布局，然后点Routing，基本上就顺了。

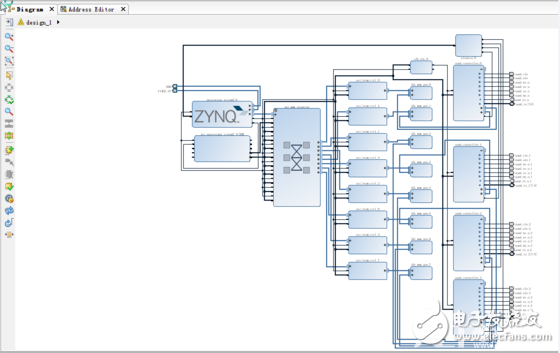

10、最终的布局布线图如下，按照信号流的走向来的。

11、双击各个IP把参数按照自己的需求设置下。比如说，system出uart usb sd接口，bram的宽度深度，axi出几个控制口等。这一步一般在添加IP之后就设置的，一般来讲，放在最后也没什么太多差异。
