144引脚K60的IO端口资源列表，有关飞卡

　　1. 硬件最小系统引脚 K60N512VM100 芯片电源类引脚，BGA 封装 22 个，LQFP 封装 27 个，其中 BGA 封装的芯片有五个引脚未使用（A10、B10、C10、M5 和 L5）。芯片使用多组电源引脚分别为内部电压调节器、I/O 引脚驱动、A/D 转换威廉希尔官方网站 等威廉希尔官方网站 供电，内部电压调节器为内核和振荡器等供电。为了电源稳定，MCU 内部包含多组电源威廉希尔官方网站 ，同时给出多处电源引出脚，便于外接滤波电容。为了电源平衡，MCU 提供了内部相连的地的多处引出脚，供威廉希尔官方网站 设计使用。

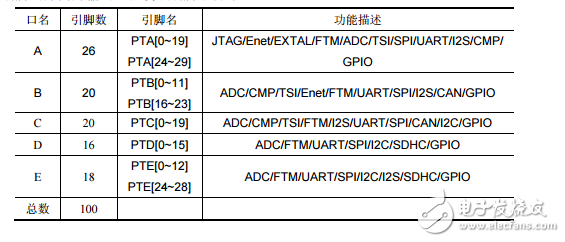

　　复位引脚RESET 是一个专用引脚，内部含有上拉电阻。空闲状态为高电平，低电平迫使芯片复位。在写入器威廉希尔官方网站 中，该引脚被连接到标准的 10 芯 JTAG 接口，以便写入器可以使 MCU 复位。 2．I/O端口资源类引脚除去需要服务的引脚外，其它引脚可以为实际系统提供 I/O 服务。芯片提供服务的引脚也可称为 I/O 端口资源类引脚。MK60N512VMD100（144 引脚 BGA 和 LQFP 封装）100 个 I/O 引脚名、引脚号及功能描述。许多引脚具有复用功能。这些引脚在复位后，立即被配置为高阻状态，且为通用输入引脚，没有内部上拉电阻。需要注意的是，为了避免来自浮空输入引脚额外的漏电流，应用程序中的复位初始化例程需尽快使能上拉或下拉，也可改变不常用引脚的方向为输出，以使该引脚不再浮空。
144引脚K60的IO端口资源列表
