20兆赫至6千兆赫射频/中频增益模块adl5542数据表

消耗积分:0 | 格式:rar | 大小:0.33 MB | 2017-10-20

分享资料个

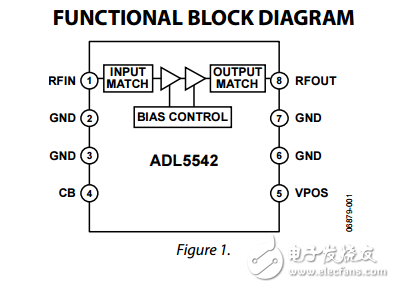

　　The ADL5542 is a broadband 20 dB linear amplifier that operates at frequencies up to 6 GHz. The device can be used in a wide variety of CATV， cellular， and instrumentation equipment. The ADL5542 provides a gain of 20 dB that is stable over frequency， temperature， power supply， and from device to device. The device is internally matched to 50 Ω with an input return loss of 10 dB or better， up to 6 GHz. Only input/output ac coupling capacitors， power supply decoupling capacitors， and an external inductor are required for operation. The ADL5542 is fabricated on an InGaP HBT process and has an ESD rating of 1 kV （Class 1C）。 The device is packaged in a 3 mm × 3 mm LFCSP that uses an exposed paddle for excellent thermal impedance. The ADL5542 consumes 93 mA on a single 5 V supply and is fully specified for operation from −40°C to +85°C. A fully populated RoHS-compliant evaluation board is available. The ADL5541 is a companion part that offers a gain of 15 dB in a pin-compatible package.
20兆赫至6千兆赫射频/中频增益模块adl5542数据表
