ccd传感器工作原理

　　电荷藕合器件图像传感器CCD（Charge Coupled Device），它使用一种高感光度的半导体材料制成，能把光线转变成电荷，通过模数转换器芯片转换成数字信号，数字信号经过压缩以后由相机内部的闪速存储器或内置硬盘卡保存，因而可以轻而易举地把数据传输给计算机，并借助于计算机的处理手段，根据需要和想像来修改图像。

ccd传感器工作原理

　　CCD传感器是一种新型光电转换器件，它能存储由光产生的信号电荷。当对它施加特定时序的脉冲时，其存储的信号电荷便可在CCD内作定向传输而实现自扫描。它主要由光敏单元、输入结构和输出结构等组成。它具有光电转换、信息存贮和延时等功能，而且集成度高、功耗小，已经在摄像、信号处理和存贮3大领域中得到广泛的应用，尤其是在图像传感器应用方面取得令人瞩目的发展。

　　当光照射到ＣＣＤ硅片上时，在栅极附近的半导体体内产生电子－空穴对，其多数载流子被栅极电压排开，少数载流子则被收集在势阱中形成信号电荷。当向SiO2表面的电极加正偏压时，P型硅衬底中形成耗尽区（势阱），耗尽区的深度随正偏压升高而加大。其中的少数载流子（电子）被吸收到最高正偏压电极下的区域内，形成电荷包（势阱）电荷转移的控制方法，类似于步进电极的步进控制方式。也有二相、三相等控制方式之分。下面以三相控制方式为例说明控制电荷定向转移的过程。

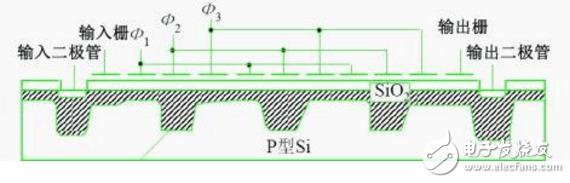

　　三相控制是每一排像素上有三个金属电极P1，P2，P3，依次施加三个相位不同的脉冲，使得每排电极下电荷包向一侧移动。

　　随着控制脉冲的分配，电荷包从一侧转移到最终端，由输出二极管收集后送给放大器处理，实现电荷移动。当各排电荷全部移出感应区即扫描完成一幅画面，这些电荷最终以二进制的形式存储或修改。

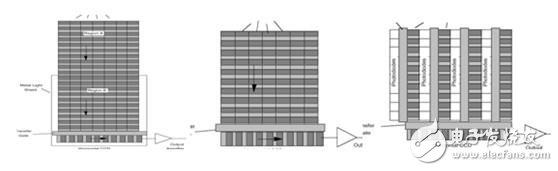

　　以上是从微观方面介绍了CCD图像传感器中核心原件感官威廉希尔官方网站 的原理，在宏观方面按照结构又可分为两类：CCD线列图像传感器和CCD面阵图像传感器，它们在结构方面的差异导致了用途的不同，但原理一样，都是利用了CCD的光电转换和电荷转移的双重功能制成， 线阵CCD：用一排像素扫描过图片，做三次曝光——分别对应于红、绿、蓝 三色滤镜，正如名称所表示的，线性传感器是捕捉一维图像。而CCD面阵图像传感器有呈二维矩阵排列的感光单元——感光区、信号存储区和输出转移部分组成，根据传输和读出的结构方式不同又分为：行传输、帧传输、行间传输等。
