基于MIT中性原子成像仪NAIS-H的结构及工作原理

消耗积分:0 | 格式:rar | 大小:0.91 MB | 2017-11-08

分享资料个

　　MIT计划是我国首个磁层、电离层和热层耦合星座探测计划，主要目标是对近地磁层中MIT耦合关键区域进行探测，揭示太阳活动影响地球空间环境的机制和规律。在卫星探测环境中，环电流区域由能量带电粒子在径向范围2到7个地球半径内绕地球漂移而形成，是磁层中最重要的中性原子源区之一，环电流区内的能量中性粒子在产生后，由于其电中性的特性，运动方向不受磁场影响，在空间中传播收到扰动很小。因此，可以采用遥感技术对环电流源区进行高时空分辨率遥感成像观测，从而反演得到源区带电粒子分布及其在磁暴期间的时空演化规律。

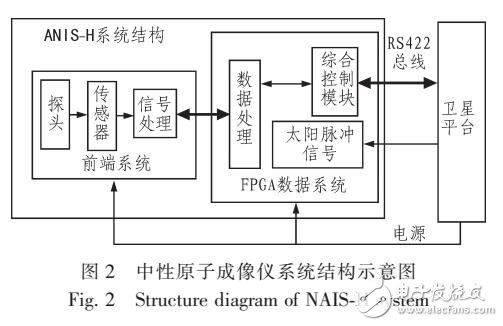

　　空间中心目前正在研制的高能中性原子成像仪（ NAIS-H）是先导专项MIT卫星计划中最重要的载荷之一。NAIS-H采用高压偏转加准直调制技术，通过30个方向探头，将180°空间分成30个等分视场，利用卫星的自旋，可实现空间47r立体角全覆盖成像。NAIS-H具有在不同磁层环境下探测高时空分辨环电流区的中性原子（其能量分布在40-300 KeV）图像的能力。探测器的组成包括准直器、高压偏转板和硅半导体探测器。在仪器对中性原子聚集区域进行探测时，中性原子粒子入射到探测器中，打在探测器内的传感嚣上，产生电信号。电信号通过电子学处理及采集，在数据处理单元（DPU）中形成图象并下行到卫星平台。本文基于MIT计划中高能中性原子成像仪（NAIS-H），设计了其地面检测系统威廉希尔官方网站 ，以及上位机软件系统，并对NAIS-H进行了测试，得到实验结果。

基于MIT中性原子成像仪NAIS-H的结构及工作原理
