X射线-行李扫描仪内核系统解析

消耗积分:1 | 格式:rar | 大小:0.52 MB | 2017-11-14

分享资料个

　X射线行李扫描仪，想必大家并不陌生了，在车站、机场已经成了一种必备设施。X射线检查常用于行李的安检扫描，例如机场的托运和手提行李检查。由于在生活中常见，所以我们对它的外部构造并不陌生，像电机、触摸盘、RS-232等等，这次主要针对其内部-内核进行分析…
　　X射线行李扫描仪原理：
　　当待验物品须经过X射线辐射，穿过物品却未被吸收的辐射将被收集在影像探测器（通常为光电二极管）面阵上，这些探测器输出需要特殊信号调节的超低电平电流，并且需要高分辨率数据转换器来达到必需的分辨率以正确显现被扫描的物品。此信号调节有时包含在单片数据采集解决方案中，正如精密模数转换器 （ADC） 附带电流-至-电压 （I-to-V） 转换的情况一样。其它时候，离散的极低电流/噪声前端放大器测量并放大影像探测器面阵的输出电流，然后驱动独立的电压输入ADC…

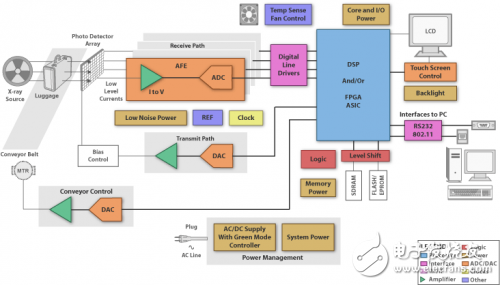

　　X射线行李扫描仪框图：
　　X射线-行李扫描仪内核系统解析
　　内核系统包括：
　　一、DSP处理器
　　DSP 处理器可用于成像重构，利用影像探测器面阵接收的信号生成扫描物品的图像
　　① 高性能单核DSP：
　　TMS320C6452： 最高性能的定点数字信号处理器
　　一款C64x+ DSP，在900MHz的时钟速率具有高达72亿每秒（MIPS）的指令性能，DSP内核具有高速控制器的操作灵活性和阵列处理器的数值能力。同时该器件还具有专用硬件逻辑，片上存储器和额外的片上外设类似于其他C6000 DSP平台的设备。核心采用了两级缓存的架构，具有可编程中断/事件生成模式，复用等外设…
　　特性：
　　1．具有1000 Mbps以太网交换机子系统与管理数据输入/输出（MDIO）模块和两个SGMII端口
　　2．具有32位33/66MHz，3.3 V外设组件互连（PCI）主/从接口，符合PCI2.3规范
　　3． 具有增强型直接存储器存取控制器、4个64位通用定时器和多通道音频串行端口
　　② 多核DSP
　　TMS320C6474： 多核数字信号处理器
　　基于第三代高性能，先进的VelociTI™德州仪器开发的超长指令字（VLIW）架构
　　③ ARM9，可编程DSP
　　TMS320DM6446： 达芬奇数字媒体片上系统
　　充分利用了TI的DaVinci™技术，以满足下一代嵌入式设备的网络媒体编码和解码应用处理的需求
