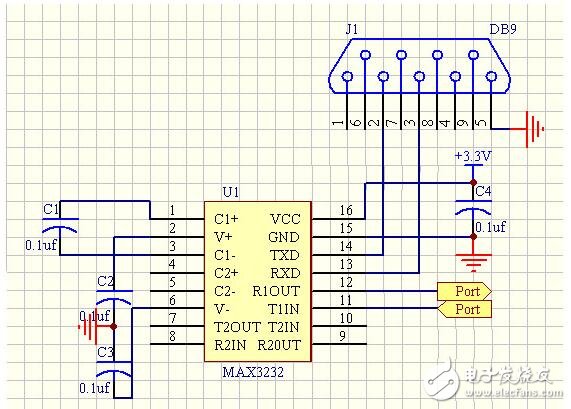

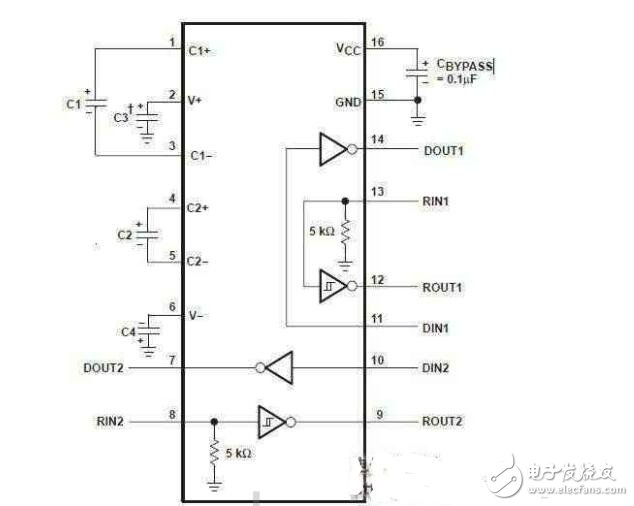

　　串口威廉希尔官方网站 采用MAX3232芯片，也可以用MAX323芯片，3232为+3.3v供电，323为+5v供电。威廉希尔官方网站 中的电容值在MAX3232芯片手册上都为0.1uf。在实验时遇到串口不能工作现象，修改电容参数后通讯正常。其中：4、5脚之间加10nf贴片电容，2、6脚之间2个电容值为1uf。用贴片电容也能正常工作，极性电容视空间、需要定。

　　DB9头各管脚定义：

　　1、载波检测DCD；2、接收数据RXD；3、发送数据TXD；4、数据终端准备好DTR；5、信号地SG；6、数据准备好DSR;7、请求发送RTS；8、清除发送CTS；9、振铃提示RI

　　3.3V 的串口驱动器MAX3232数护表

　　采用专有低压差发送器输出级，利用双电荷泵在3.0V至5.5V 电源供电时能够实现真正的RS-232性能，器件仅需四个0.1UF的外部小尺寸电荷泵电容。

　　max3232 确保在120kbps 数据速率，同时保持RS-232 输出电平。max3232 具有二路接收器和二路驱动器，提供1UA 关断模式，有效降低功效并延迟便携式产品的电池使用寿命。关断模式F，接收器保持有效状态，对外部设备进行监测，仅消耗max3232 的引脚、封装和功能分别与工业标准MAX242 和1UA 电源电流，MAX232 兼容。即使工作在高数据速率下，max3232 仍然能保持RS-232 标准要求只要输入电压在3.0V至5.5V 范围以内，的正负5.0V最小发送器输出电压。即可提供+5.5V （倍压电荷泵） 和-5.5V （反相电荷泵） 输出电压，电荷泵工作在非连续模式，旦输出电压低于5.5V，将开启电荷泵; 输出电压超过5.5V，即可每个电荷泵需要一个飞容器和一个储能电容，产生V+和V-的电压。关闭电荷泵，

　　max3232在最差工作条件下能够保证120kbps的数据速率。通常情况下，能够工作于235kbps 数据速率，发送器可并联驱动多个接收器和鼠标。
