max3232应用的问题及其作用解析

　　max3232应用的问题

　　max3232是MAXIM公司生产的一款 232通讯的芯片，他可以将单片机的逻辑信号的电平转成RS232的电平。

　　因为RS232是用，正负电平来表示0和1的信号，所以MAX3232要产生相应的正负电压。

　　在使用MAX3232时，先确定一下系统接供的电压，因为此芯片，对不同的工作电压，要给不同的电容来产生电压。

　　通电后，先检测一下2脚是否有+5.4V以上的电压，6脚有-5.4V以上的电压，16脚是否有电压， 如没有则要检查相应的电容。

　　注意在16脚一定要有电容，要不然就可能不能产生相应的电压

　　MAX3232简介

　　RS232最基本的通讯方式为数据接收及数据传送双线传输这种模式。它采用EIA-232逻辑虫平标准。RS232接口的逻辑电平规定： 输出信号有效高电平范围-15V--5V，低电平范围为5V-15V： 而接收信号的高电平范围则为-15V-3V，低电平范围为3V~15V。这种电平逻辑与目前越来越低的微电脑系统电压开成鲜明对比。目前的单片机要使用RS232接口，就必须经过逻辑虫平转换申路。之前完成这一工作使用的通讯接口威廉希尔官方网站 多为MAX232。可是如今越来越多的3.3V乃至更低电压的单片机系统的出现，MAX232已经不能很好完成这项工作了。MAX3232是MAX232的增强品种。能够替代MAX232完成5V系统与RS232高电压接口的匹配，同时也能实现3V低压系统与RS232接口的互联。

       MAX3232主要特点：芯片内部设置了静电保护威廉希尔官方网站 ，可有效抑制高达15KV的静电电压，保护器件不受人身静电损害; 包含两组独立的RS232电平转换通道：数据传输率不低于250kbps; 低功耗，静态虫流300uA;只需4只0.1PF小电容配合，即可获得两倍正、负电压，用于匹配RS232逻辑电平：MAX3232适用于采用电池供电的笔记本电脑、PDA等各种便携式电子产品; MAX3232威廉希尔官方网站 后缀不同，功能引脚与内部威廉希尔官方网站 会有一些差异，但是只要引脚数量相同则功能一致。

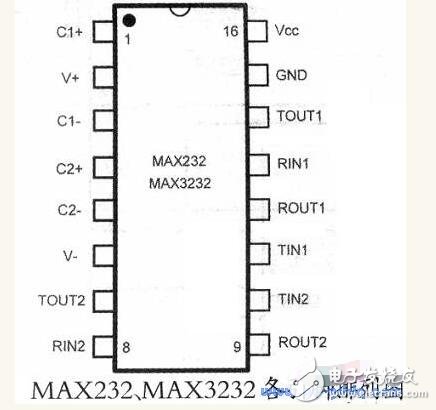

　常见的为16脚DIP封装的MAX3232EPE0它在引脚排列、功能等方面也与采用同样封装的MAX232完全兼容，可以代换。代换时在外围威廉希尔官方网站 方面，需将升压威廉希尔官方网站 相关的4只电容容量减少。

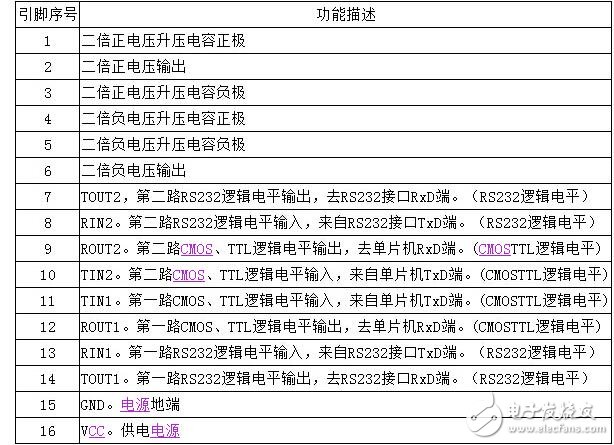

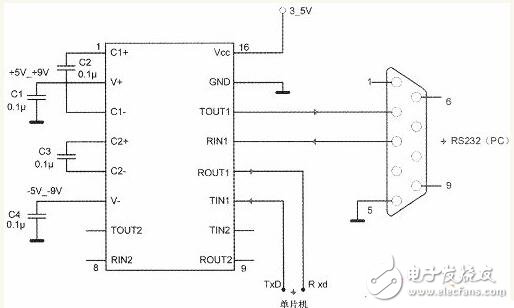

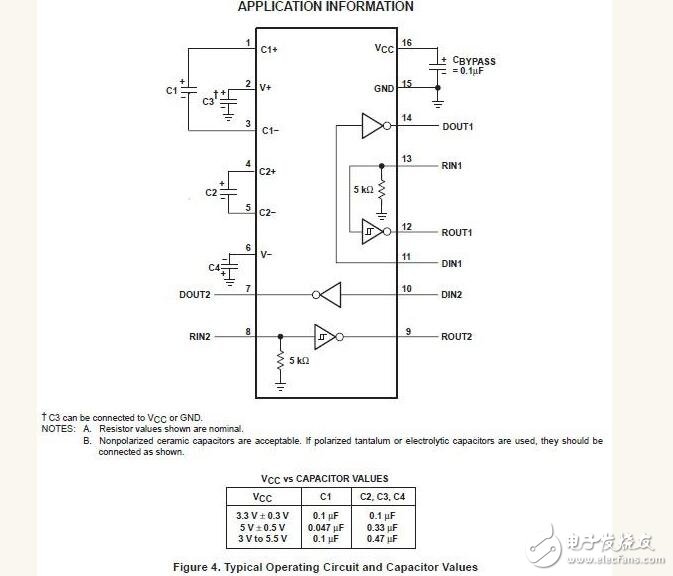

         整个威廉希尔官方网站 极为简洁，威廉希尔官方网站 外围仅有寥寥几只电容。其中电容C2、C3提供MAX3232内部倍压电荷泵使用。MAX3232的2、6两脚分别为两倍正、负电压输出端。C1、C4则分别作为正、负输出电压的滤波电容。工作电压在3V到5V之间变动，所获得的倍压输出将在5V-9V范围内相应变化。由于MAX3232提升了内部升压威廉希尔官方网站 的工作频率，所以升压、滤波工作仅需使用较小的0.1PF电容即可完成，在降低威廉希尔官方网站 成本的同时，更加节省了印刷威廉希尔官方网站 占用的空间。

　　来自PC机RS232接口的高阈值电平信号与来自单片机的CMOS或者TTL低电压逻辑电平各自经过恰当的变换处理后，即可建立双方联系，实现系统间的通讯联络。接口威廉希尔官方网站 主要为了适应低电压单片机系统而设计，所以整个威廉希尔官方网站 与单片机采用同一工作电源，在3-5V供电范围内，都能自动获得匹配。

　　制作时，要注意连接好接口威廉希尔官方网站 、RS232插座、单片机系统三方的电源地线。这个威廉希尔官方网站 制作完成后，采用RS232延长线与台式电脑的RS232接口互联。单片机一方如果有专用异步通讯接口的可直接连接，没有的话，就采用任意两个的输出、输入端口进行模拟。通讯接口的实际使用效果，可以使用串口调试软件进行测试。

　　MAX232与MAX3232的区别

　　1. MAX232是5V电压供电的，而max3232是5v或3.3V电压供电的。

　　2. MAX232功耗较大，供电电压5V时，耗电5mA；而MAX3232功耗较小，供电电压5V或3.3V时，耗电 0.3mA。

　　3. MAX232外接4个1uF电容；而MAX3232外接4个0.1uF（104）电容。

　　4. MAX232一般民用产品应用；而MAX3232一般军用（如航天等对功耗要求苛刻的地方）。

　　5. 价格上略有差别。

　　RS232

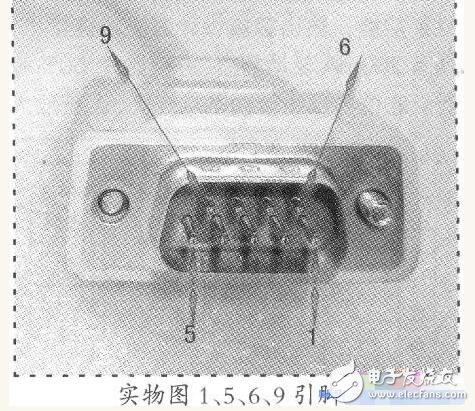

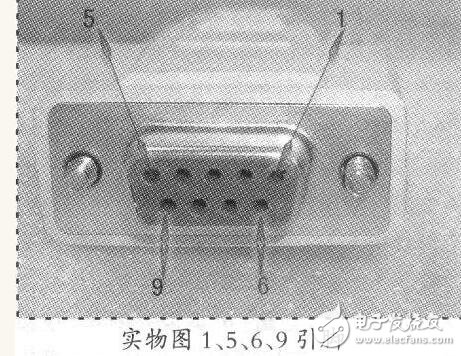

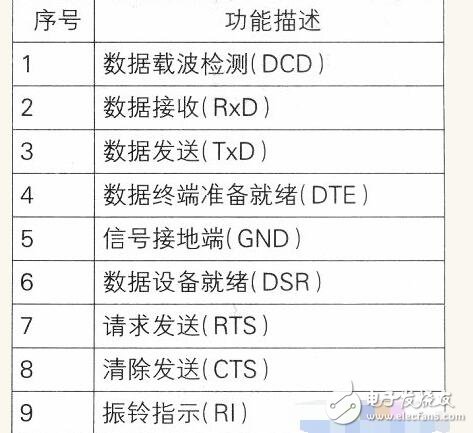

　　RS232与单片机连接

　　MAX232芯片常见作用

　　MAX232芯片的作用是将单片机输出的TTL电平转换成PC机能接收的232电平或将PC机输出的232电平转换成单片机能接收的TTL电平。的作用是将单片机输出的TTL电平转换成PC机能接收的232电平或将PC机输出的232电平转换成单片机能接收的TTL电平。

　　RS-232-C标准规定，驱动器允许有2500pF的电容负载，通信距离将受此电容限制，例如，采用150pF/m的通信电缆时，最大通信距离为15m；若每米电缆的电容量减小，通信距离可以增加。传输距离短的另一原因是RS-232属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于20m以内的rs232（9针）接口通信。具体通讯距离还与通信速率有关，例如，在9600pbs时，普通双绞屏蔽线时，距离可达30-35米。
