详解功率分配器设计与仿真

功分器全称功率分配器，英文名Power divider，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。一个功分器的输出端口之间应保证一定的隔离度。功分器的主要技术参数有功率损耗（包括插入损耗、分配损耗和反射损耗）、各端口的电压驻波比，功率分配端口间的隔离度、功率容量和频带宽度等。

二、设计目的和意义

三、设计原理

功分器全称功率分配器，是一种将一路输入信号能量分成两路或多路输出相等或不相等能量的器件，也可反过来将多路信号能量合成一路输出，此时可也称为合路器。一个功分器的输出端口之间应保证一定的隔离度。功分器的主要技术参数有功率损耗（包括插入损耗、分配损耗和反射损耗）、各端口的电压驻波比，功率分配端口间的隔离度、功率容量和频带宽度等。

功分器也叫过流分配器，分有源，无源两种，可平均分配一路信号变为几路输出，一般每分一路都有几dB的衰减，信号频率不同，分配器不同衰减也不同，为了补偿衰减，在其中加了放大器后做出了无源功分器。

功分器的功能是将一路输入的卫星中频信号均等的分成几路输出，通常有二功分、四功分、六功分等等。功分器的工作频率是950MHz－2150MHz，卫视烧友想必对功分器是再熟悉不过了。以上三个器件的用途和性能是完全不同的，但在日常使用中往往容易把名称混淆了，使得人们在使用中容易产生困惑.*接收系统中的多台卫星接收机，共用一面天线，几面天线共用一台卫星接收机，以及两台以上卫星接收机和两面以上天线共用，它们之间的连接除了依靠电缆之外，主要是靠切换器的组合编程来实现的。

功分器是接多个卫星接收机用的。如果一套天线要接多个卫星接收机就要用功分器。根据所接接收机的多少选用功分器。如果接两接收机就用二功分器。接四接收机就用四功分器。

功率分配器可以采用定向耦合器和分路器两种方法实现。但定向耦合器的结构较复杂，其功率分配的比值又往往与频率有关，无法满足宽带功率分配的要求。因此，在宽带威廉希尔官方网站 中，往往采用结构比较简单，实现较容易，且带宽又较宽的分路器来实现功率分配的功能。本次设计就是采用分路器的方法，一路输入分为两路输出。和其他微带威廉希尔官方网站 元件一样，分路器也有一定的频率响应特性。当频带边缘频率之比f2/f1=1.44时，输入驻波比∀《1.22，能基本满足输出两口隔离度》20dB的指标要求。但当=2时，其各部分的指标开始下降，隔离度只有14.7dB，输入驻波比也达到1.42.。为了进一步加宽工作带宽，可以用多节的宽频带分功率分配器，即和其他一些宽频带器件一样，可以增加节数，即增加#g/4线段和相应的隔离电阻R的数目。分析结果表明，即使节数增加不多，各指标会有较大的改善，工作频带也有较大的展宽。例如，当n=2，即二节的二等分分功率器，当f2/f1=2时，驻波比∀《1.11，隔离度》27dB。当n=4，f2/f1=4时，驻波比∀《1.10，隔离度》26dB。f2/f1=10时，驻波比∀《1.21，隔离度》19dB。N节宽频带二等分功分器的一般形式，如图2所示。因为是二等分，所以上、下两部分的威廉希尔官方网站 参量相等，因此用奇、偶模分析法很方便。

功分器的技术指标包括频率范围、承受功率、主路到支路的分配损耗、输入输出间的插入损耗、支路端口间的隔离度、每个端口的电压驻波比等。

1、频率范围。这是各种射频/微波威廉希尔官方网站 的工作前提，功分器的设计结构与工作频率密切相关。必须首先明确分配器的工作频率，才能进行下面的设计

2、承受功率。在大功分器/合成器中，威廉希尔官方网站 元件所能承受的最大功率是核心指标，它决定了采用什么形式的传输线才能实现设计任务。一般地，传输线承受功率由小到大的次序是微带线、带状线、同轴线、空气带状线、空气同轴线，要根据设计任务来选择用何种线。

3、分配损耗。主路到支路的分配损耗实质上与功分器的功率分配比有关。如两等分功分器的分配损耗是3dB，四等分功分器的分配损耗是6dB。理想分配损耗（dB）=10Log（1/N）N为功分器路数

4、插入损耗。输入输出间的插入损耗是由于传输线（如微带线）的介质或导体不理想等因素，考虑输入端的驻波比所带来的损耗。

5、隔离度。支路端口间的隔离度是功分器的另一个重要指标。如果从每个支路端口输入功率只能从主路端口输出，而不应该从其他支路输出，这就要求支路之间有足够的隔离度。

6、驻波比。每个端口的电压驻波比越小越好。

四、详细设计步骤

设计原理：

传输线结构的功率分配器［如图1（a）所示，输入端口特性阻抗为Z0，两段分支微带线电长度为/4，特性阻抗特性阻抗为Z0，两段分支微带线电长度为/4，特性阻抗分别为Z02和Z03，终端分别接负载R2和R3。

首先做以下3条假设：

（1）Port1无反射

（2）Port2，3输出电压相等且同相;

（3）Port2，3输出功率比值为任意指定值1/k2。

根据上面3条可得：

由传输线理论有：

设R2=kZ0，则Z02，Z03，R3的计算公式为：

取k=1，即得到3dB Wilkinson功分器的各参数值为：R2=R3=Z0，Z02=Z03=2Z0，为了增加隔离度在Port2，3之间添加了一个电阻R=2Z0，其结构如图1（b）

所示。通过上述分析得到3dB Wilkinson功分器的所有元件的参数值，接着就可以进行设计了。

2、Wilkinson功分器的设计

本文使用Agilent公司的ADS软件进行功分器的设计、仿真和优化获得参数性能较好的尺寸结构，通过Protel软件画出PCB图并制作实验板用于测试，最后制作的功分器结构如图2所示。

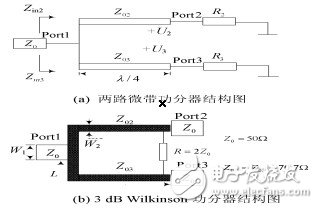

图1、传输线结构的功分器

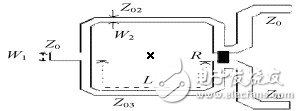

图2、功分器结构

（1）、Wilkinson功分器的指标参数：

描述3dB Wilkinson功分器的关键指标有3个

（1）Port1的回波损耗：

RL1=-20log|S11|

（2）Port1和Port2之间的耦合度：

CP12=-20log|S21|

（3）Port2和Port3之间的隔离度：

IL23=-20log|S23|

由对称关系可知，端口1，3间的耦合度等于端口1，2间的耦合度。在理想情况下，中心频率处的回波损耗和隔离度应该接近负无穷大，耦合度应该尽量接近3dB。本文设计的功分器工作在0.9~1.1GHz频段，中心频率1.0GHz，采用双面敷铜的FR-4介质板，相对介电常数r=4.3，厚度h=1.5mm，要求通带内各端口反射系数小于-20dB，端口2和端口3之间的隔离度小于-20dB，端口1和端口2之间的耦合度小于3.5dB。

（2）、Wilkinson功分器的仿真与优化

根据文献［3］中传输线特性阻抗计算方法，可以得到特性阻抗为Z0=50的传输线宽度W13mm，Z02=Z03=70.7的传输线宽度W21.52mm，1/4的70.7传输线长度L41.28mm。得到上面这些初始值后就可以开始进行下一步的软件仿真，在ADS的软件环境中选取各种需要的微带线工具，根据上面获得的数据设置好各个元件的初值。将1/4的传输线长度L和他的宽度W2设置为变量，将S11，S21，S23作为优化指标，然后不断进行迭代运算和优化，最后得到W2=1.8mm，L=42.35mm，仿真得到S11，S21，S23的值分别如图3中的实线所示。

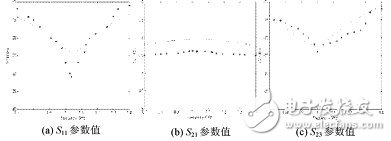

图3、仿真图

（3）、测试结果

功分器各性能指标的测量采用Agilent公司的E5071B网络分析仪，测试时3个端口的其中之一接50匹配负载，S11，S21，S23的测试值与仿真值的比较如图3所示，从测试结果可见，中心频率有很小的偏移，S21产生一定误差，这是由于实验采用的双面敷铜介质板本身功率损fr-4耗较大且实际介电常数有偏差的原因。其余各指标均达到设计目标，且测试与仿真值整体上吻合较好。

五、设计结果和分析

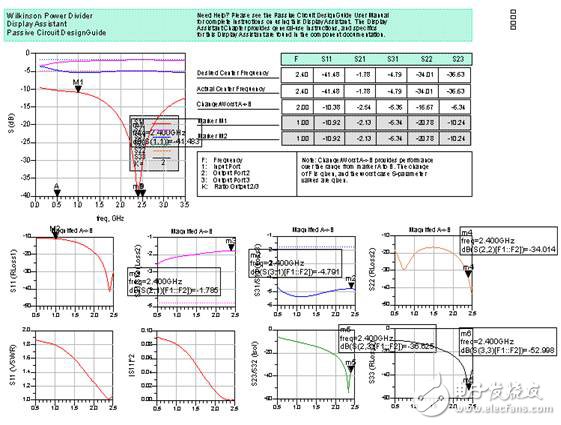

威尔金森设计向导S参数：

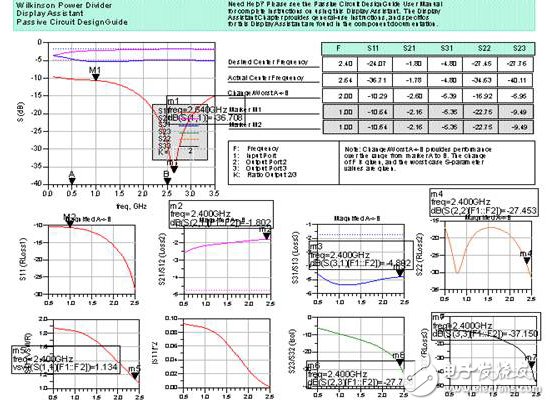

优化后的S参数：

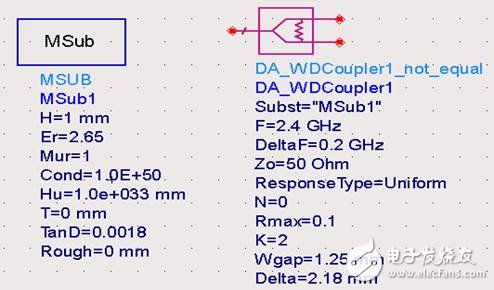

Ads设计向导设计不等分功分器原理图：

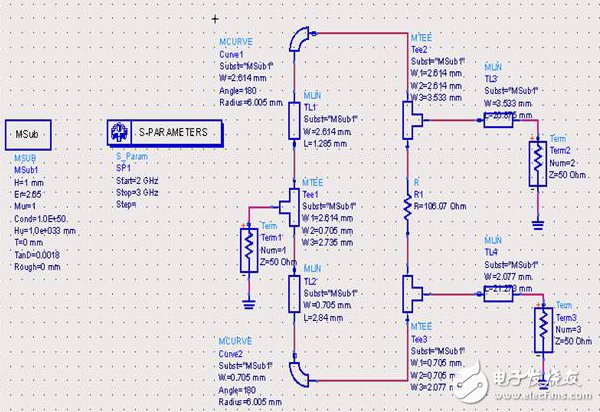

微带功分器原理图：

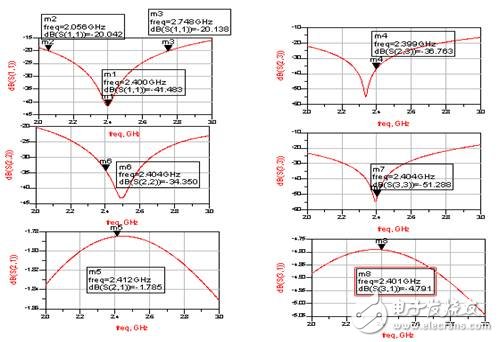

设计微带功分器的原理图的S参数：

六、总结

实际应用中，常需要将某一输出功率按一定的比例分配到各分支威廉希尔官方网站 中，例如：在相控雷达系统中，要将发射机功率分配到各个发射单元中去;在GSM通信系统中，从锁相环到接收、发射端，都需要用到功率分配器;RFID威廉希尔官方网站 中，也需要将特定的功率均等地分配到不同的端口去;在微波毫米波系统中广泛应用功率分配器将输入功率分配到各个支路中，功分器作为一种低耗的无源器件已经必不可少。将探讨在射频带上实现等比功分器的方法，并用ADS软件来实现微带线形式功分器的设计和仿真。

七、体会

对于微带功率分配器我们常用的是功率等分的功率分配器，有很多软件对于功率分配器的仿真都是可以的，常用的有ESSOF，ADS，Microwave Office等，由于软件仿真的结果是理想化的，所以插入损耗与实际的差别由于电阻接头等引的误差是不可避免的，一般情况是由实际材料等决定的。而对于各个端口的回波损耗及隔离度，ESSOF，Microwave Office的仿真结果很接近，与实验结果相比较而言，一般仿真结果需要达到28dB实验出来的才能达到21dB，但仿真结果超过28dB后实验的结果变化并不大，这可能与电缆、接头等的回波损耗有关系的。如果采用的是ADS，由于建模更接近真实，考虑到拐角等，一般情况下回波损耗及隔离度仿真结果与实验结果相差3~4dB左右，也就是说仿真是24dB而实际只能做到21dB。

以上只是根据一些实验情况总结出来的，而实际设计过程中要考虑到加工误差、材料误差等各种情况，根据实际情况进行分析。
