74hc04中文资料详细介绍（引脚功能_内部结构_逻辑图_参数及应用威廉希尔官方网站 ）

　　一、74hc04介绍

　　该74HC/HCT04是高速的硅栅CMOS器件并兼容低功耗肖特基的TTL（ LSTTL ）非门（逆变器）。

　　74HC04是内含6组相同的反相器。即1A输入高电平，1Y输出低电平六反相器

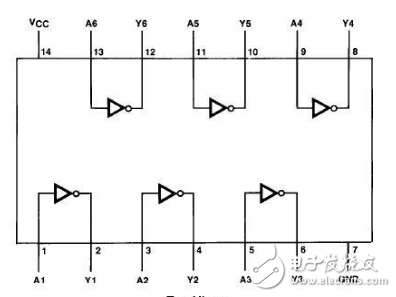

　　引脚图及其内部结构：

　　二、逻辑功能真值表：

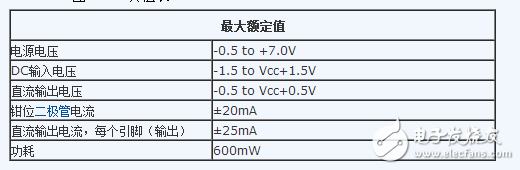

　　三、电气特性

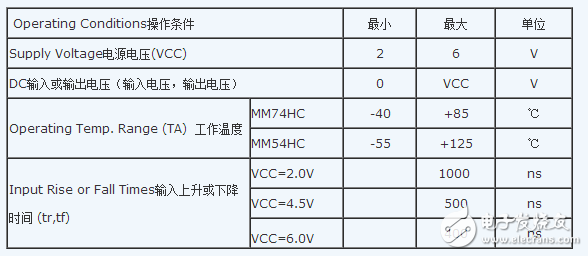

　　建议操作条件：

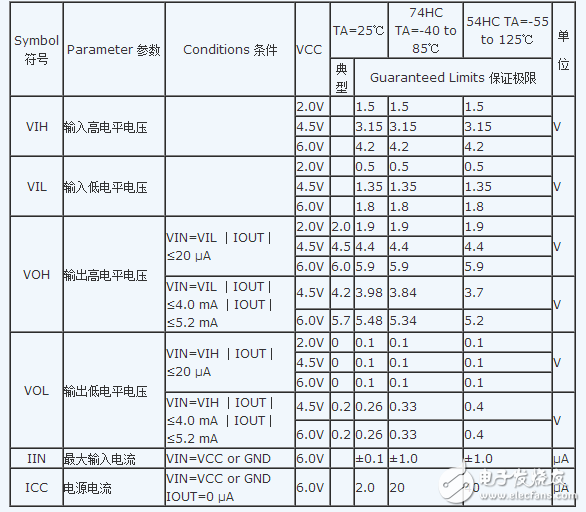

　　直流电气特性：

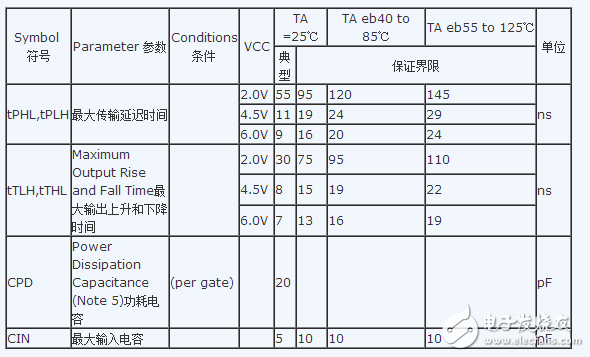

　　交流电气特性：

　　四、应用威廉希尔官方网站

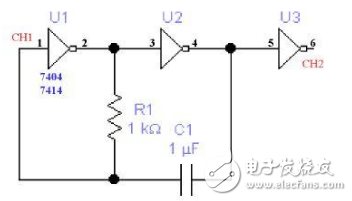

　　1、CMOS 相反器构成震荡威廉希尔官方网站

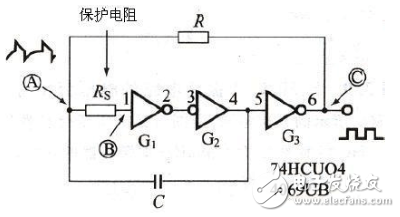

　　2、利用三个反向器组成一个clock 的振荡器电路

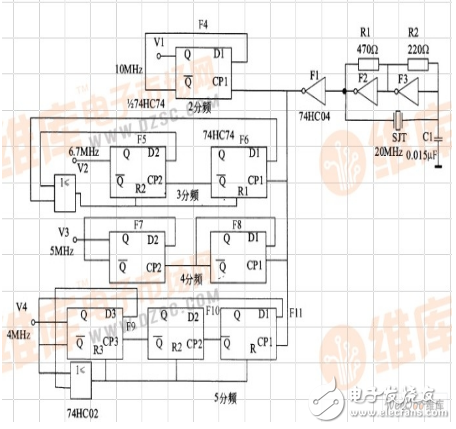

　　3、由74HC04和74HC74组成的多频率产生威廉希尔官方网站 图

　　如图所示是由六反相器74HC04（F1 －F3）、双上升沿D触发器74HC74（F4～F11）以及四2输入端或非门74HC02等组成的多频率产生威廉希尔官方网站 图，该威廉希尔官方网站 能按照需求产生多种频率。

　　在威廉希尔官方网站 图中，反相器F2、F3与电阻R1、R2以及晶体SJL组合产生频率为20MHZ的振荡器、其中R1、R2将反相器F2、F3 偏置在线性渑圃内。该脉冲信号经F1反相后，传输到触发器74HC74中进行分频。

　　根据2＂分频规律可知，当n＝1时，进行二分频，即在V1点输出 10MHz（20÷2＝10）的频率；当n＝2时，进行四分频，即在V3点输出 5MHz（20÷2＇＝5）的频率；n为分频同理。

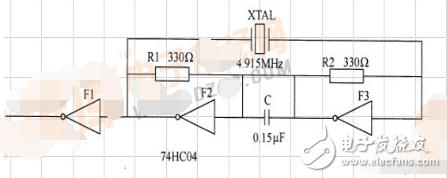

　　4、　由 74HC04组成的并联谐振振荡威廉希尔官方网站 图

　　如图所示是由六反相器74HC04（F1－F3）组成的晶体并联谐振振荡威廉希尔官方网站 ，该威廉希尔官方网站 用来产生脉冲。

　　在该威廉希尔官方网站 中，电阻R1、R2将六反相器F2、F3偏置在线性范围内，石英晶体XTAL在外加电压的作用下，产生一个压电效应，发生机槭振动，形成压电谐振，为威廉希尔官方网站 提供反馈回路9这样在晶体的基频上就会产生一个振荡脉冲，其频率取决于晶体本身的频率参数。
