由74HC04组成的并联谐振振荡威廉希尔官方网站

　　如图所示是由六反相器74HC04（F1－F3）组成的晶体并联谐振振荡威廉希尔官方网站 ，该威廉希尔官方网站 用来产生脉冲。

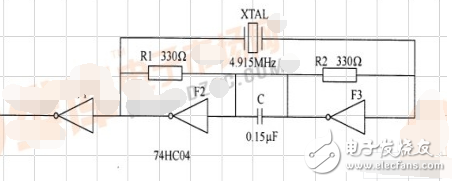

　　图 并联谐振振荡威廉希尔官方网站

　　在该威廉希尔官方网站 中，电阻R1、R2将六反相器F2、F3偏置在线性范围内，石英晶体XTAL在外加电压的作用下，产生一个压电效应，发生机槭振动，形成压电谐振，为威廉希尔官方网站 提供反馈回路9这样在晶体的基频上就会产生一个振荡脉冲，其频率取决于晶体本身的频率参数。
