有机硅防水剂与聚合物区别在哪里

　　聚合物水泥防水涂料，简称JS防水涂料，J指聚合物，S指水泥，故JS就是聚合物水泥防水涂料。聚合物水泥防水涂料是一种以聚丙烯酸酯乳液、乙烯-醋酸乙烯酯共聚乳液等聚合物乳液与各种添加剂组成的有机液料。

　　聚合物水泥防水涂是和水泥、石英砂、轻重质碳酸钙等无机填料及各种添加剂所组成的无机粉料通过合理配比、复合制成的一种双组份、水性建筑防水涂料。在建筑工程中，JS-复合防水涂料和水泥聚合物防水涂料是同一种材料。

　　聚合物水泥防水涂料是由合成高分子聚合物乳液（如聚丙烯酸酯、聚醋酸乙烯酯、丁苯橡胶乳液等）及各种添加剂优化组合而成的液料和配套的粉料（由特种水泥、石英粉及各种添加剂组成）复合而成的双组分防水涂料，是一种既具有合成高分子聚合物材料弹性高、又有无机材料耐久性好的防水材料。

　　聚合物水泥防水涂料是柔性防水涂料，即涂膜防水的一种。

　　反应固化型聚合物水泥防水涂料是新一代聚合物水泥防水产品。一般意义的聚合物水泥防水涂料，其成膜机理是依靠水粉挥发固化的，在工程应用过程中存在着诸多缺陷，RJS208成膜机理为聚合反应固化，涂膜固化迅速。在潮湿基面和不通风的条件下施工不受任何限制，彻底解决了挥发固化型涂料遇水溶胀，返乳等弊病。该产品各项指标均优于JC/T894-2001《聚合物水泥防水涂料》标准要求。

　　

　　有机硅防水剂是一种无污染、无刺激性的新型高效防水材料，为世界先进国家所广泛应用。本产品喷涂（或涂刷）于建筑物表面后，可在其表面形成肉眼觉察不到的一层无色透明、抗紫外线的透气薄膜，当雨水吹打其上或遇潮湿空气时，水滴会自然流淌，阻止水分侵入，同时还可以将建筑物表面尘土冲刷干净，从而起到使内墙防潮、防霉、外墙洁净及防止风化等作用。

　　本产品采用美国最新的化学建材技术，系无色或淡黄色碱性水溶液，结膜后具有优良的防水性能。经好施有机硅渗透型防水剂处理的基面，能形成优异的憎水层，当雨水淋到表面时，呈水珠滚落，有荷叶滚水珠效果，基面始终处于干燥状态。还可掺入水泥、混凝土、砂浆中形成防水层。

　　

　　有机硅防水剂与聚合物区别

　　有机硅防水剂性质

　　有机硅防水剂具有两种性质分别是：水性和油性．水性的有机硅防水剂为无色或浅黄色，把它掺入水泥砂浆中，还可起到缓凝剂、减水剂和增强剂作用。因此它适合应用于建筑行业、外墙饰面、地下工程、仿古建筑物、水池、砖瓦、水泥、石膏制品和以珍珠岩为主料的保温材料及农村屋顶的防水，防潮、防污染处理。油性的有机硅防水剂是透明的，一般用于釉面、瓷砖、地板砖、陶瓷等，可适当加入部分溶剂稀释，使用方便。

　　拒水原理

　　有机硅乳的拒水原理：当聚硅乳加热到140℃以上时，聚硅氧烷在织物上定向排列，疏水基——CH3朝外，聚硅油乳液的硅原子、氧原子与纤维上的某些原子形成配价键和氢键，因而水蒸汽、空气能通过织物，水珠却不能透过。聚硅油乳液链顶端的羟基与含氢硅油接枝，即含氢硅油中Si．H键水解成Si．H，它与硅油端羟基脱水接枝形成长链分子，分子变得更大，更柔软，可增加拒水性。硅油和含氢硅油150-180℃在织物表面交联形成不溶于水和溶剂的聚有机硅氧烷树脂膜。硅烷结构中甲基朝外，产生拒水性，膜不连续与透气性。

　　适用范围

　　本产品广泛适用于各种建筑物的内外墙，尤其可解决民用房普遍存在的东墙、北墙渗水引起的室内霉变问题。另外它还可以广泛用于室内装饰前的防潮防霉处理，工业厂房内外墙的抗污染保洁、抗风化、防酸雨处理，以及水库、水塔、蓄水池、污水处理厂及农业排灌渠道的防水工程;对于古建筑、石碑、瓷砖、图书档案室、精密仪器室及计算机机房、变配电房、仓库等也均可适用。

　　聚合物水泥防水涂料

　　1.可在潮湿基面上（无明水）施工。

　　2.反应固化，可在通风不畅的条件下施工；

　　3.每次涂层可厚涂，提高劳动效率，加快工期。

　　4.优异的低温柔性，-30℃，与传统JS 比较，有着卓越的耐水性，不返乳，不溶胀，无毒，无污染，环保产品。

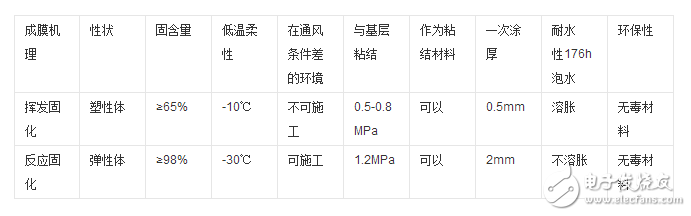

　　RJS208与JS性能对比表：

　　

　　有机硅防水剂使用方法

　　1. 喷涂或刷涂

　　在混凝土、水泥砂浆、混凝土预制构体等表面比较粗糙的场合，用喷涂较好，石块、大理石、花岗岩石等表面平滑的场合，可用刷涂。

　　使用前要认真清理基面，浮尘、苔斑清理干净，裂缝、孔洞等要预先进行密封和修补，嵌填密实。

　　使用时将好施有机硅防水剂，用清洁的农用喷雾器或排刷在干燥的基面（墙面等）纵横连续施工三遍，中间不要间歇，每千克可喷涂墙面5m。施工后24小时不得受雨水侵袭，气温4℃以下停止施工，施工时基面必须干燥。常温下24小时即有憎水效果，一周后效果更佳，冬季固化时间较长。

　　2. 加入水泥砂浆

　　清理基面，清洗油污、浮灰，铲除脱落层等，对裂缝等进行柔性材料密封处理。

　　聚合物水泥防水涂料使用方法

　　1.基层——处理基层表面平整、坚实、无尖锐角、浮尘和明水，并按设计要求做好防水节点处理。油污清除干净，低凹破损处修平。

　　2.配料——按产品包装上标注的液料、粉料和水的比例进行配比。水的填加量可适当调节，以调整涂料粘稠度，满足立面和平面不同部位的施工要求。

　　3.聚合物水泥防水涂料的配合方法为先将液料和水倒入搅拌桶中，在手提搅拌器不断搅拌下将粉料徐徐加入其中，至少搅拌5分钟，彻底搅拌均匀，呈浆状无团块。

　　4.细部附加防水层——按设计要求在留设凹槽内填密封材料，在阴阳角、管根等细部应多遍（2-4遍）涂刷JSA-101，地下工程宜夹铺一层胎体增强材料。

　　5.大面防水层施工——防水涂膜应多遍涂布，宜至少四遍完成，每遍涂布时间一般间隔8h，冬季宜延长。每遍涂膜厚度以0.4-0.5mm为宜，涂料用量约8kg/㎡，不宜一遍过厚，立面施工以不加水或少加水为宜，以免涂料流淌，致使立面厚度不易达到设计厚度，同时导致阴阳角堆积料过厚，产生裂纹。加铺胎体增强材料时，胎体应铺平，无皱折，搭接不少于100mm，施工时先涂料，铺好后上面再刷一遍涂料。

　　6.涂膜防水层完成经验收合格后，应按设计要求进行保护隔离层施工。
