74hc244的功能及封装尺寸图

1、74HC244芯片的功能

74HC244是一款高速CMOS器件，74HC244引脚兼容低功耗肖特基TTL（LSTTL）系列。74HC244是八路正相缓冲器/线路驱动器，具有三态输出。该三态输出由输出使能端1OE和2OE控制。任意nOE上的高电平将使输出端呈现高阻态。74HC244与74HC240逻辑功能相似，只不过74HC244带有正相输出。

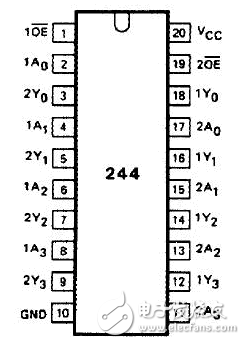

如果输入的数据可以保持比较长的时间（比如键盘），简单输入接口扩展通常使用的典型芯片为74HC244，由该芯片可构成三态数据缓冲器。74HC244芯片的引脚排列如图1所示。

由于AT的51系列单片机一般用并口进行编程，理论上可以直接用单片机的几根I/O口接并口线，但如果威廉希尔官方网站 板没做好，可能会连带把计算机并口烧坏，所以要加个74HC244芯片隔离一下。

74HC244芯片内部共有两个四位三态缓冲器，使用时可分别以1C和2G作为它们的选通工作信号。

当1C和2G都为低电平时，输出端Y和输入端A状态相同；当1G和2G都为高电平时，输出呈高阻态。八同相三态缓冲器/线驱动器。

2、特点：

缓冲类型：非反相

电源电压范围：2Vto6V

封装类型：SOIC

针脚数：20

工作温度范围：-40°Cto+125°C

封装类型：SOIC

器件标号：74

工作温度最低：-40°C

工作温度最高：125°C

电源电压：5V

电源电压最大：6V

电源电压最小：2V

芯片标号：74HC244

表面安装器件：表面安装

输入数：1

逻辑功能号：244

逻辑芯片功能：八缓冲/线路驱动器（三态）

逻辑芯片基本号：74244

逻辑芯片系列：HC

门威廉希尔官方网站 数：8

3、引出端符号：

1A1~1A4，2A1~2A4输入端

/1G，/2G三态允许端（低电平有效）

1Y1~1Y4，2Y1~2Y4输出端

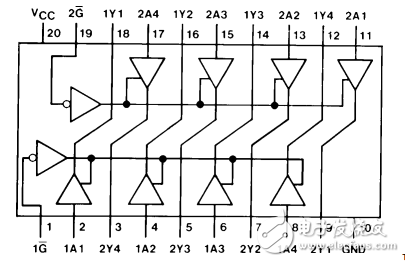

4、逻辑图：

5、真值表：

6、极限值：

电源电压：7V

输入电压：5.5V

输出高阻态时高电平电压;5.5V

工作环境温度54XXX：-55~125℃

74XXX：0~70℃

存储温度：-65~150℃

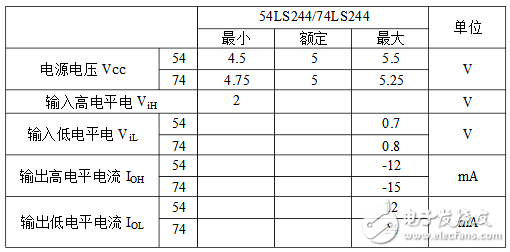

7、推荐工作条件：

-

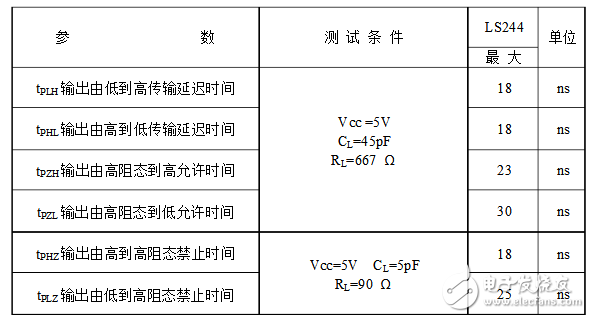

8、动态特性：

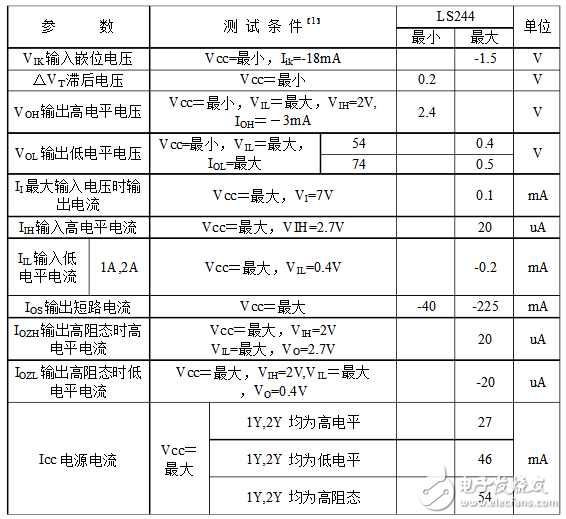

9、静态特性：

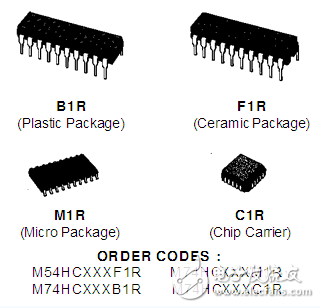

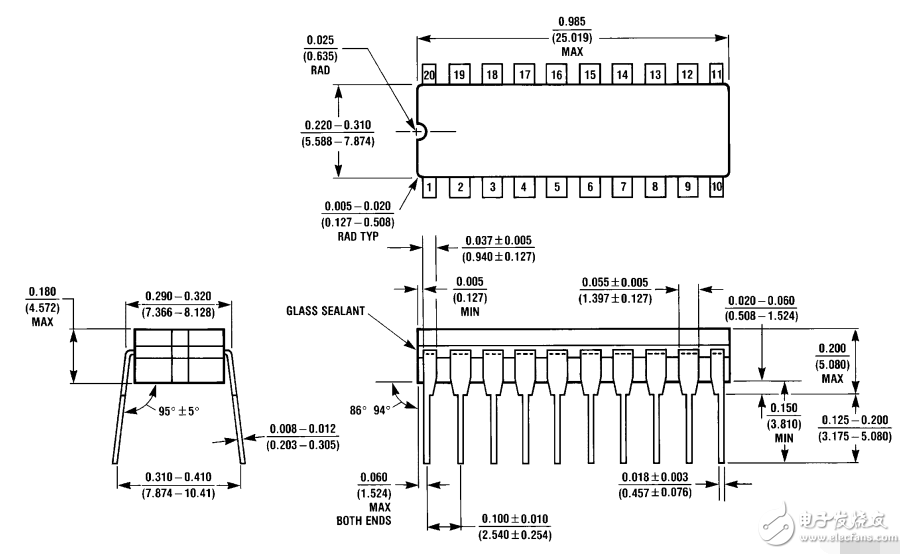

10、封装图及封装尺寸：
