IP5318英集芯快充移动电源解决方案介绍

高通推出了QC3.0快充技术不久，致力于高集成度移动电源解决方案领导者英集芯科技，发布了全球首颗多合一快充移动电源单芯片解决方案IP5318。该款芯片采用了多项行业首创技术，当搭配QualcommQuickCharge3.0或Type-C等自适应电压协议使用时，可让智能移动设备制造商缩短众多产品的充电时间。开发人员采用自适应充电技术后，可大幅缩短充电时间，提高充电效率，同时还可兼容以前的使用USBBC1.2规范的5V输出通用充电器，这样可以最大程度降低在热管理及电池充电系统方面所花费的成本。

　　引脚图

　　充电IP5318拥有一个支持高压充电的同步开关结构的恒流、恒压锂电池充电管理系统。专门针对5V、9V、12V充电电压进行优化设计，可以自动匹配不同的充电电压规格。

　　当电池电压小于3V时，采用400mA涓流充电；当电池电压大于3V，进入恒流充电，恒流最大充电电流4.8A；当电池电压接近设定的电池电压时，进入恒压充电。充电完成后，若电池电压低于设定的电池电压0.1V后，重新开启电池充电。

　　IP5318采用开关充电技术，开关频率500kHz，最大充电电流4.8A，充电效率最高到97%，能缩短3/4的充电时间。

　　IP5318charger会自动调节充电电流大小，来适应不同负载能力的适配器，确保不拉挂适配器。

　　IP5318不支持同充同放，在充电过程中会关闭输出放电端口，防止输入的高压损坏被充电设备。

　　升压

　　IP5318集成一个支持高压输出的同步开关转换器系统，支持输出5V、9V、12V等不同电压，负载能力分别为5V—3.1A，9V—2.0A，12V—1.5A。

　　开关频率375KHz。内置软启动功能，防止在启动时的冲击电流过大引起故障，集成输出过流，短路，过压，过温等保护功能，确保系统稳定可靠的工作。

　　升压系统输出电流可随温度自动调节，确保IC温度在设定温度以下。

　　典型应用

　　图1TYPE-A+Micro-B+TYPE-C简化应用原理图（4LED指示电量）

英集芯IP5318单芯片移动电源案例

英集芯IP5318采用快充AllinOne全集成SOC技术，该技术的应用不仅实现高性能的充放电体验，而且还具备极具竞争力的市场价格。英集芯总经理黄洪伟引以为豪说：“单电感充电升压的架构，此架构目前只有TI、MPS等国外大厂才能做。我们产品架构媲美国际大厂，和小米移动电源采用的TIBQ25895+TPS61088类似，即一颗电感实现充电放电功能。小米移动电源还需要外挂MCU来实现电量灯指示灯功能，我们芯片把这块功能也收进去了。方案BOM非常简洁，客户第一眼看到Demo板都会非常震撼，几乎不敢相信我们把这么多功能都集成在一颗芯片里面。”

方案介绍

英集芯IP5318是一款集成Type-C协议、QC2.0输出快充协议（兼容DCP识别功能，兼容BC1.2、苹果和三星手机）、同步升压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为移动电源提供完整的电源解决方案。高集成度与丰富功能，只需一个电感实现降压与升压功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。同步开关升压系统可支持QC2.0快充，提供最大18W输出能力，转换效率高至96%。

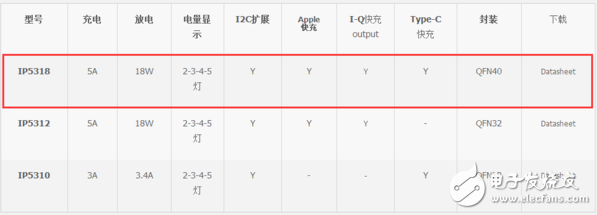

英集芯单芯片快充SOC解决方案

空载时，自动进入休眠状态，静态电流降至100uA以下。英集芯IP5318的同步开关充电系统，提供高达4.8A充电电流，充电效率高至97%。内置IC温度、电池温度和输入电压控制环路，智能调节充电电流。安全方面，针对移动电源的安全问题，IP5318芯片做了全面的防护，集成了输出过流、短路过压保护；输入过压保护，充电过充、过放；电池过流放电保护，温度保护；整机温度保护等功能。

独特优势

英集芯产品最大的优势是高集成度，尤其是在单芯片移动电源里面常见的所有功能，如充电管理、升压、功率管、电量灯指示、照明灯指示、电池保护、输出保护等。简单说，外围只需要电感、电容、电阻等最通用的材料，即可组成高性能快充移动电源方案。

值得一提的是，英集芯IP5318内置Type-C协议，可以支持Type-C口输入大电流充电、输出大电流放电。同时还内置了14bitADC，精确测量电池电压和电流，可通过I2C访问ADC数据。在电量控制方面，独有电量计算法，可以准确获取电池电量信息，定制电池电量曲线，以精准显示电池电量，并支持2/3/4/5颗LED电量显示，智能识别电量显示模式；支持照明功能；支持按键。采用QFN40？封装，IC体积仅6mm×6mm0.5pitch，非常小巧。

关于英集芯

深圳英集芯科技有限公司是一家专注于高性能、高品质的数模混合集成威廉希尔官方网站 芯片研发和销售的IC设计公司。其优秀的设计团队来自世界知名大型IC设计公司，拥有10年以上先进的数模混合芯片的设计、生产和测试技术经验。英集芯科技在电源管理，电池管理，无线信号处理和高性能音频信号处理等领域有独特技术。公司持续推出业界最高性价比的智能数模混合IC，受到众多客户的欢迎。目前公司已经形成三条产品线：电源管理、音频处理和电池管理（含移动电源SOC）。

英集芯提供的电源管理芯片广泛应用于智能手机、平板、机顶盒、IPC等众多领域，得到行业领先的主控商的认可，成为其推荐电源管理IC供应商。英集芯的移动电源全集成SOC方案以一颗芯片实现MCU电量显示、开关充电，开关升压，按键、手电筒灯、边充边放、锂电保护等功能，为客户提供高性能、最低BOM的解决方案，逐步成为移动电源的标杆方案。英集芯科技一直秉承为客户提供优质服务和业界最高性价比解决方法的理念，励志成为国际一流的数模混合IC设计企业。
