光电开关型号含义及选择说明

　　光电开关简介

　　光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路接通威廉希尔官方网站 ，从而检测物体的有无。物体不限于金属，所有能反射光线（或者对光线有遮挡作用）的物体均可以被检测。光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。安防系统中常见的光电开关烟雾报警器，工业中经常用它来计数机械臂的运动次数。

　　光电开关主要类型

　　1.对射型

　　由发射器和接收器组成，结构上是两者相互分离的，在光束被中断的情况下会产生一个开关信号变化，典型的方式是位于同一轴线上的光电开关可以相互分开达50米。

　　特征：辨别不透明的反光物体；有效距离大，因为光束跨越感应距离的时间仅一次；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中；装置的消耗高，两个单元都必须敷设电缆。

　　2.漫反射型

　　是当开关发射光束时，目标产生漫反射，发射器和接收器构成单个的标准部件，当有足够的组合光返回接收器时，开关状态发生变化，作用距离的典型值一直到3米。特征：有效作用距离是由目标的反射能力决定，由目标表面性质和和颜色决定；较小的装配开支，当开关由单个元件组成时，通常是可以达到粗定位；采用背景抑制功能调节测量距离；对目标上的灰尘敏感和对目标变化了的反射性能敏感。

　　3.镜面反射型

　　由发射器和接收器构成的情况是一种标准配置，从发射器发出的光束在对面的反射镜被反射，即返回接收器，当光束被中断时会产生一个开关信号的变化。光的通过时间是两倍的信号持续时间，有效作用距离从0.1米至20米。特征：辨别不透明的物体；借助反射镜部件，形成高的有效距离范围；不易受干扰，可以可靠合适的使用在野外或者有灰尘的环境中。

　　4.槽式

　　槽式光电开关通常是标准的U字型结构，其发射器和接收器分别位于U型槽的两边，并形成一光轴，当被检测物体经过U型槽且阻断光轴时，光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠的适合检测高速变化，分辨透明与半透明物体。

　　5.光纤式

　　光纤式光电开关采用塑料或玻璃光纤传感器来引导光线，以实现被检测物体不在相近区域的检测。通常光纤传感器分为对射式和漫反射式。

　　槽型光电开关选项事项

　　1.选型

　　槽宽，检测物体需通过槽型光耦的槽，才能对红外光实现阻断，所以光电传感器的槽宽要宽于检测物体，并要有一定的余量，便于安装。

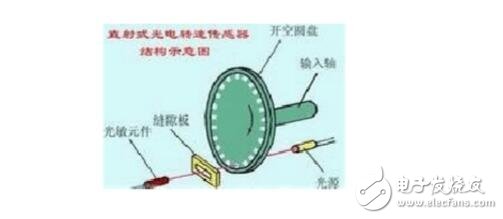

　　槽型光耦（光电开关）的光缝宽度，如检测物是一个齿盘，其齿盘齿的宽度是d，齿盘齿槽的宽度是f，则槽型光耦的光缝宽度要求小于d，且小于f，这样才能保证能将红外光有效的阻断和导通，在满足上述条件下，选择光缝宽大的槽型光耦。

　　凹槽型光耦（光电开光）外形：带固定孔和带固定孔，请根据实际情况选择。安装位置：光电传感器安装时，应使检测齿盘的外径超过槽型光耦光轴1-2mm。这样才能有效阻断光线。

　　2.外围威廉希尔官方网站 参数选择

　　在选择槽型光耦的外围威廉希尔官方网站 时，先确定槽型光耦（光电开关）接收管的负载电阻是多少，再根据槽型光耦的转换效率选择红外发射管的电流。以ITR1100为例，若其负载电阻是选10k（包括之后威廉希尔官方网站 的等效负载），电源电压是5V，其红外接收管的最大电流是（5-0.4/10k=0.46mA，其中0.4为接收管的饱和电压）。ITR1100的转换效率是30％-40％，取30％，则红外发射管电流选为0.46/30%=1.5mA，综合考虑环境温度、灰尘等不利因素影响，留1.5-2倍的余量，实际选择电流2.3-3mA。再根据该值选择限流电阻（5-1.2）/3=1.3k，1.2为红外发射管的正向压降。

　　被测物体的运动速度越快（如1-2kHz），原则上红外接收管的负载电阻取值应小些

　　光电开关型号含义

　　1.SICK接近开关

　　IM12-04NNS-ZW1------------圆形直径是12mm，感应距离4mm，金属材质的电感型近接开关。功能较简单，有很多替代的。NPN、常开、DC24v供电；

　　2.SICK光电开关

　　VTF18-4N1212--------------圆形直径是18mm，感应距离40cm，金属材质的直接反射型光电开关。DC24v供电。

　　光电开关种类的标记代号

　　无标记/Z：电感式/电感式自诊断

　　C/CZ：电容式/电容式自诊断

　　N:NAMUR安全开关

　　X：模拟式

　　F：霍尔式

　　V：舌簧式

　　光电开关的外形代号

　　J：螺纹圆柱形

　　B：圆柱形

　　Q：角柱形

　　L：方形

　　P：扁平形

　　E：矮圆柱形

　　U：槽形

　　G：组合形

　　T：特殊形

　　光电开关电源电压的代号

　　A：交流20-250V

　　D：直流10-30V（模拟量：15-30V）

　　DB：直流10-65V

　　W：交直流20-250V

　　X：特殊电压

　　光电开关种类选择

　　光电开关有对射型、反射回归型、漫反射型，在光电开关的选型必须考虑到实际应用！每种光电开关，都有大体适用的场合（仅仅是大体），但是，举个例子，虽然可能应用中检测距离差不多，但是检测物体不一样，或者安装条件不一样，都可能造成选型不同，所以具体情况要具体分析，我觉得并没有一个教科书似的选型手册。

　　光电开关的使用方法

　　1.自身调节。绕线机光电开关在使用之初请先检查开关本身是否完好，外观是否完好等。

　　2.避开遮挡物时EL130光电开关使用时，对于一些货物如带色货物。反射性较弱的货物。小件间间隙较大的货物。透明货物或在阳光或卤光照射环境下，光电开关就会有不起作用的现象，那是因为光线被干忧了。

　　3.高度调节时码盘上面另外一个ITR8402-A槽宽6mm的槽型光电开关感测不到货物时，可适当修正光电开关方向，使其直射货物中心；如不见效，可打开光电开关外壳调整感测距离，顺时针方向调节灵敏度旋钮，顺时针方向旋转，直至达到可靠感测到为止。

　　4.方向调节，光电开关感测到货物或电机转盘以外时，可逆时针调节灵敏度旋钮，逆时针方向向旋转，直至达到感测不到外物为止，再后是值得注意的地方是严禁带电操作！注意安全。
