城市道路交错分布,车辆穿梳,行人熙攘。那么靠什么来实现这井然秩序呢?靠的是交通信号灯的自动指挥系统。交通灯是城市交通的重要指挥系统。交通信号灯作为管制交通流量、提高道路通行能力的有效手段,对减少交通事故有明显效果。本文设计了一种以STC89C52单片机为核心,通过Zigbee模块遥控进行无线控制的智能交通灯系统,交警可通过无线遥控来实现红绿灯时间长短的改变以适应不同的交通状况和人群数量,同时数码管显示红绿灯剩余时间,充分体现了物联网的控制思想并拥有一定的应用价值和市场前景。
文章以STC89C52单片机为核心设计了一个十字路口交通灯的无线控制系统,通过Zigbee模块遥控来实现红绿灯时间长短的改变,用两个数码管显示控制状态。系统主要包括了手持设备模块,交通信号灯控制模块以及数字显示模块三大部分。在实际交通现场中,十字路口中心距离红绿灯距离一般不超过300米,Zigbee模块的通讯距离在800米以内均能可靠传输。将Zigbee网络构建成Mesh网络结构,节点也可转发数据,进一步增强了系统的可靠性。处于十字路口中心的交警,可直接通过手持设备连接到交通灯模块。

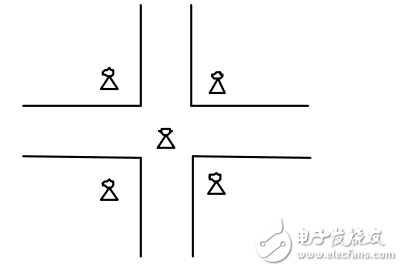

图1 无线终端布置图
手持设备硬件主要包含了单片机、液晶显示、无线通信、时钟控模块等,如图2所示。在交警通过按键威廉希尔官方网站 输入拟控制的信号灯与时间后,由单片机编码打包并通过Zigbee模块发送到交通灯控制模块。其中,CN3065用以系统校时和时间提示,Zigbee模块采用cc2430。

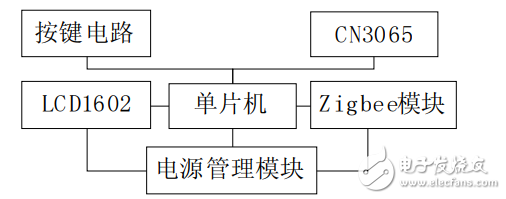

图2 无线手持设备硬件拓扑图
交通灯控制模块主要功能是识别数据包并发出控制指令转换信号灯。串口通讯用来与微机连接以将现场数据传输至城市监控中心,方便城市监控中心在特殊情况下进行远程控制。在十字路口交通灯中,由于在同一道中的红绿灯显示是完全一致的。因此,数码管显示威廉希尔官方网站 共采用了两个一位共阳极七段数码管,两个为一组,一组数码管可以显示0至99之间的数字。STC89C52的P1口的各个引脚接300欧的电阻,再接入七段数码管。

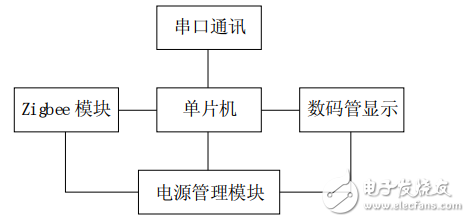

图3 交通灯控制模块硬件拓扑图
系统的软件设计包括了手持设备的软件设计和交通灯控制模块软件设计两个部分。文章基于IAREmbeddedWorkbench开发平台开发了手持设备和信号灯控制模块的软件程序。
手持设备主要功能是让交警输入拟控制的交通信号灯ID和状态并将控制信号发送出去。无线通信模块CC2430带有符合Zigbee规范的协议栈Z-STACK。手持设备的Zigbee模块为协调器,其主要功能是启动Zigbee网络,更新网络节点,故仅在手持设备被激活的情况下才可进行控制。为防止发送丢包导致的误动与拒动问题,数据包采用MODBUS协议,校验方式选择CRC-16。在建立Zigbee网络后,液晶屏上会显示最新可供控制的信号灯列表。在交警输入命令后,将控制信息发送出去。

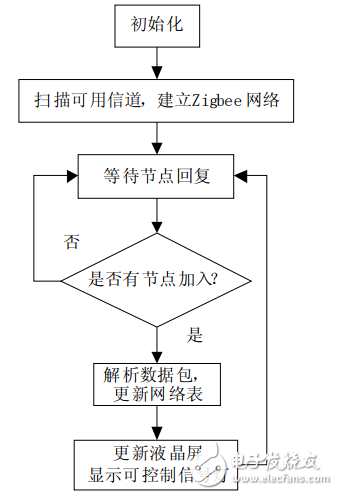

图4 手持软件通信流程图
交通灯控制模块主要功能是加入手持设备已建立的Zigbee网络,并接收手持设备发送过来的控制命令。当申请加入网络时,将自己的ID号、日期发给手持终端以方便统一校时。若没有加入到Zigbee网络中,则按照原交通灯控制逻辑执行。

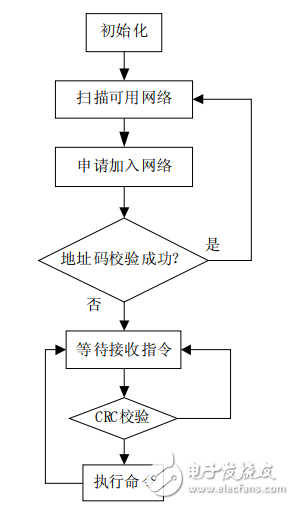

图 5 控制模块流程图
文章以交警控制交通灯的实际需求出发,结合了物联网的控制思想,设计了一套交警无线手持交通灯控制系统。该系统通过Zigbee网络,可将交警的控制信息传输至控制模块,最终实现了执勤交警无线控制交通灯的需求。整套系统以低功耗、低成本为设计思路,工作稳定可靠,无线网络灵活可靠,适用于大规模推广。
