Buck变换器又称降压变换器、串联开关稳压电源、三端开关型降压稳压器。本文为大家讲解buck变换器的传递函数。

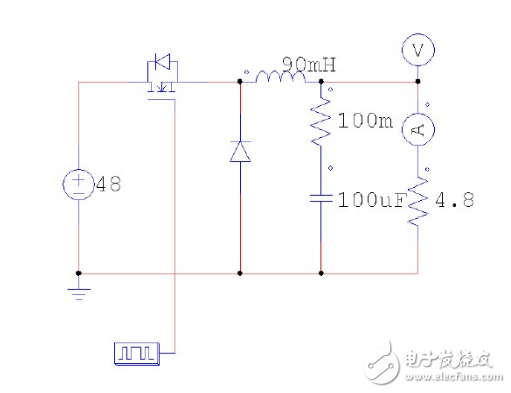

buck变换器的主威廉希尔官方网站 图

传递函数

buck变换器的传递函数

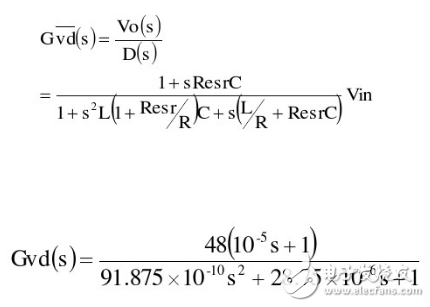

输出电压由d控制,从d到输出电压的传递函数:

传递函数

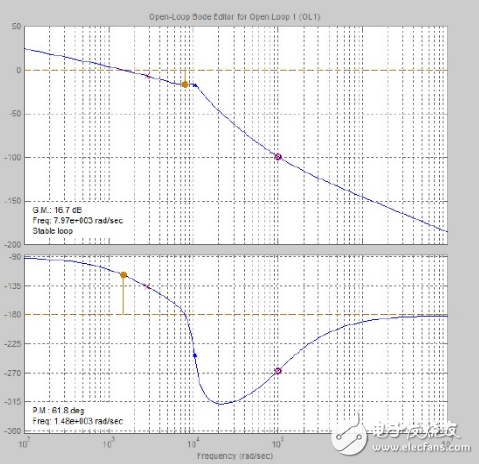

用matlab仿真设计调节器,为实现简单并达到良好的调节效果,选用PI调节器,通过添加零极点,使传递函数满足设计要求。调整得到的波特图如下:

传递函数

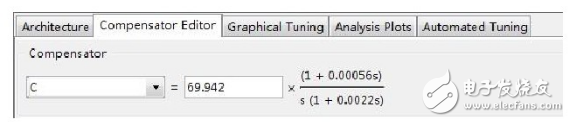

由matlab得到调节器的传递函数为:

传递函数

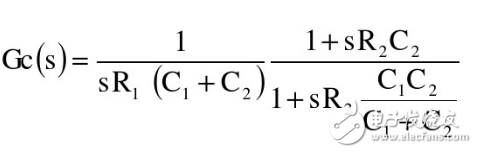

根据K因子法PI调节器的传递函数:

传递函数
