霍尔传感器型号及分类_霍尔元件型号参数大全

　　霍尔传感器简介

　　霍尔传感器是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种，这一现象是霍尔（A.H.Hall，1855—1938）于1879年在研究金属的导电机构时发现的。后来发现半导体、导电流体等也有这种效应，而半导体的霍尔效应比金属强得多，利用这现象制成的各种霍尔元件，广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数，能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。

　　霍尔传感器工作原理

　　磁场中有一个霍尔半导体片，恒定电流I从A到B通过该片。在洛仑兹力的作用下，I的电子流在通过霍尔半导体时向一侧偏移，使该片在CD方向上产生电位差，这就是所谓的霍尔电压。

　　霍尔电压随磁场强度的变化而变化，磁场越强，电压越高，磁场越弱，电压越低，霍尔电压值很小，通常只有几个毫伏，但经集成威廉希尔官方网站 中的放大器放大，就能使该电压放大到足以输出较强的信号。若使霍尔集成威廉希尔官方网站 起传感作用，需要用机械的方法来改变磁感应强度。下图所示的方法是用一个转动的叶轮作为控制磁通量的开关，当叶轮叶片处于磁铁和霍尔集成威廉希尔官方网站 之间的气隙中时，磁场偏离集成片，霍尔电压消失。这样，霍尔集成威廉希尔官方网站 的输出电压的变化，就能表示出叶轮驱动轴的某一位置，利用这一工作原理，可将霍尔集成威廉希尔官方网站 片用作用点火正时传感器。霍尔效应传感器属于被动型传感器，它要有外加电源才能工作，这一特点使它能检测转速低的运转情况。

　　霍尔传感器分类

　　霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。

　　（一）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。开关型霍尔传感器还有一种特殊的形式，称为锁键型霍尔传感器。

　　（二）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。

　　线性霍尔传感器又可分为开环式和闭环式。闭环式霍尔传感器又称零磁通霍尔传感器。线性霍尔传感器主要用于交直流电流和电压测量。

　　开关型

　　如图4所示，其中Bnp为工作点“开”的磁感应强度，BRP为释放点“关”的磁感应强度。当外加的磁感应强度超过动作点Bnp时，传感器输出低电平，当磁感应强度降到动作点Bnp以下时，传感器输出电平不变，一直要降到释放点BRP时，传感器才由低电平跃变为高电平。Bnp与BRP之间的滞后使开关动作更为可靠。

　　锁键型

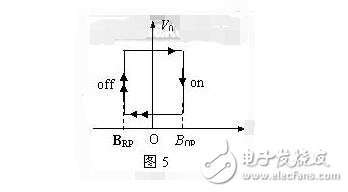

　　如图5所示，当磁感应强度超过动作点Bnp时，传感器输出由高电平跃变为低电平，而在外磁场撤消后，其输出状态保持不变（即锁存状态），必须施加反向磁感应强度达到BRP时，才能使电平产生变化。

　　线性型

　　输出电压与外加磁场强度呈线性关系，如图3所示，可见，在B1～B2的磁感应强度范围内有较好的线性度，磁感应强度超出此范围时则呈现饱和状态。

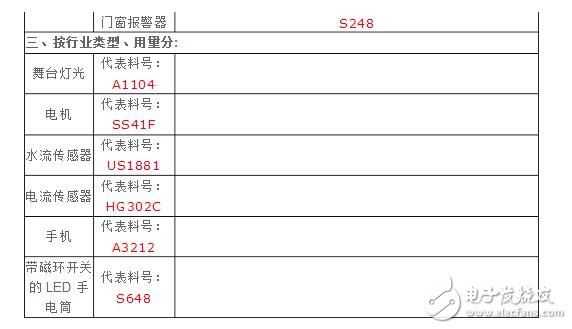

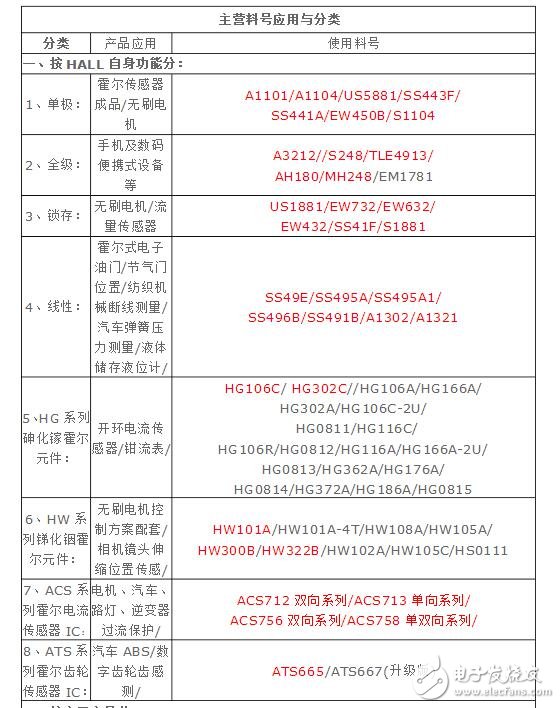

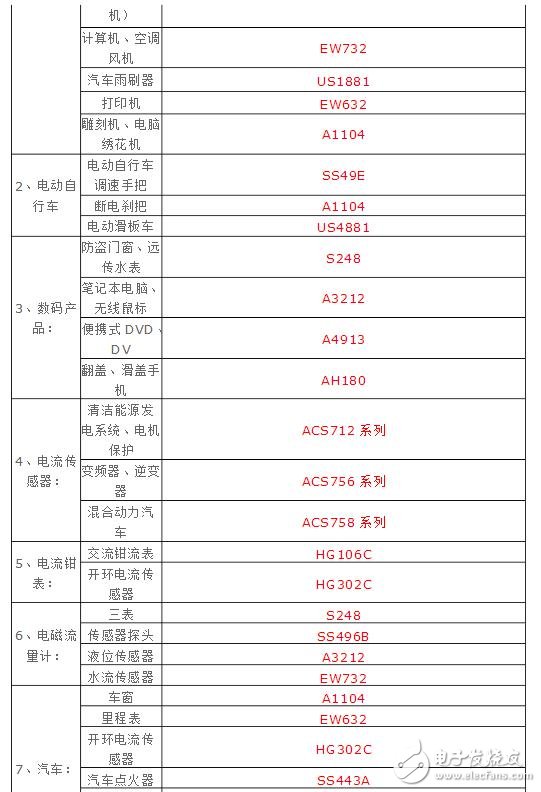

　　霍尔传感器型号应用全集

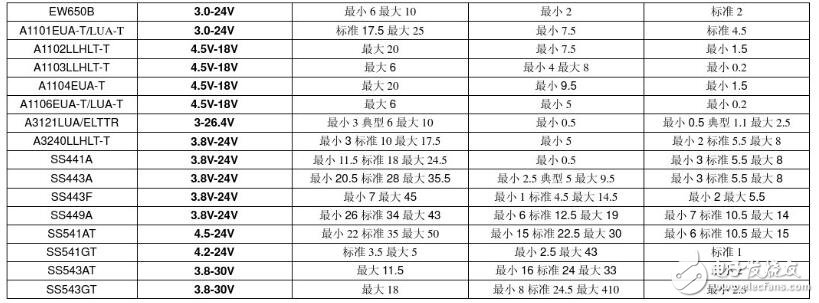

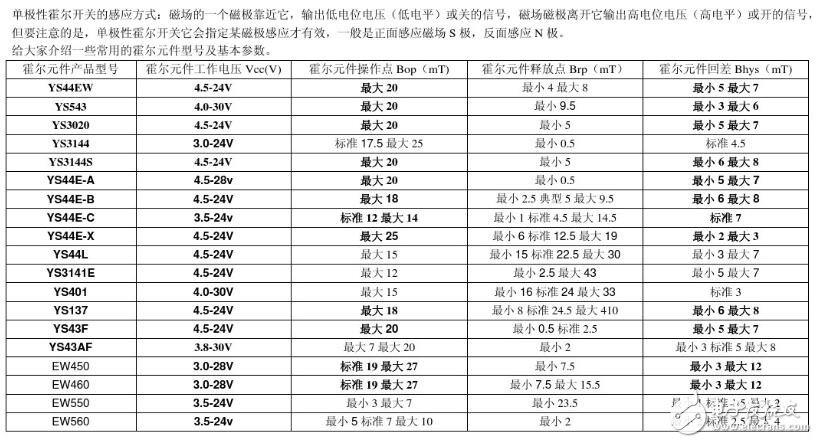

　　霍尔元件型号

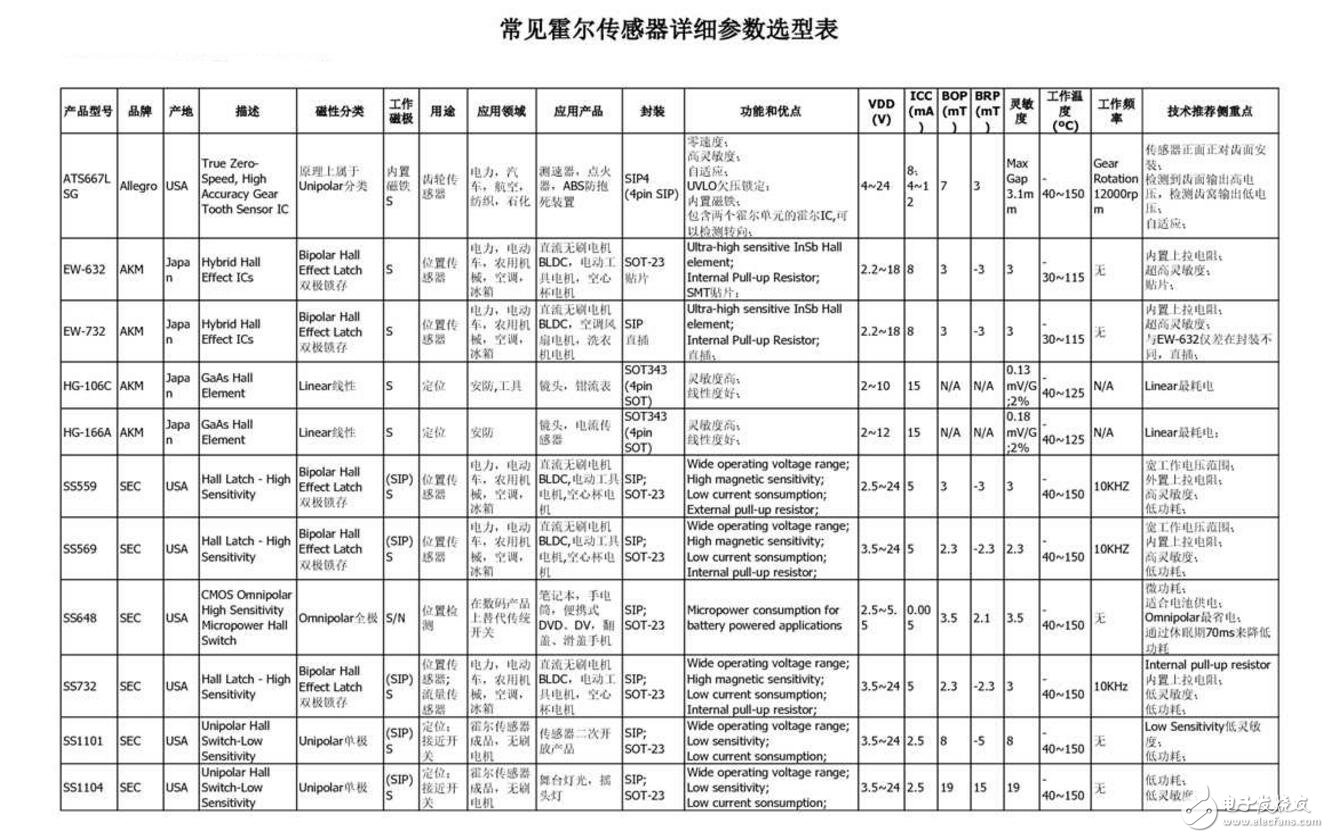

　　常见霍尔传感器详细参数选型表
