怎么用万用表判断数码管是共阴极还是共阳极

　　一、什么是数码管

　　数码管是由多个发光二极管组成的一种显示器件，按字段多少可以分为七段管、八段管、米字管等；按工作方式分又可分为共阳数码管和共阴数码管；按位数分又可分为1位、2位、3位、4位等；按颜色分还有红色、绿色、蓝色等，按大小还可分为0.28寸、0.30寸、0.36寸等。

　　二、数码管工作原理

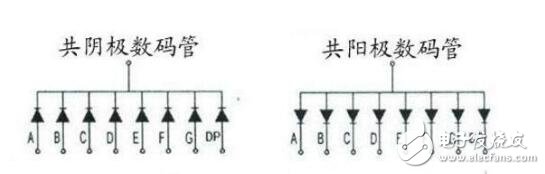

　　数码管是一种半导体发光器件，其基本单元是发光二极管。能显示4位数字的叫四位数码管，当然也有多位和只有一位的数码管，他们的电气原理相同。数码管按段数分为七段数码管和八段数码管，八段数码管比七段数码管多一个发光二极管单元（多一个小数点显示）；按发光二极管单元连接方式分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极（COM）的数码管。共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮。当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极（COM）的数码管。共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮。当某一字段的阳极为低电平时，相应字段就不亮。

　　三、数码管电气特性

　　单位数码管有十个管脚，其中有8根是用来点亮a，b，c，d，e，f，dp 共8个发光二极管（原理中有介绍），3，8两个管脚为公共COM脚，它们相连通且作用相同，可接任意一根。为了更清楚介绍，贴图如下：

　　四、数码管分类

　　按发光二极管单元连接方式可分为共阳极数码管和共阴极数码管。共阳数码管是指将所有发光二极管的阳极接到一起形成公共阳极（COM）的数码管，共阳数码管在应用时应将公共极COM接到+5V，当某一字段发光二极管的阴极为低电平时，相应字段就点亮，当某一字段的阴极为高电平时，相应字段就不亮。共阴数码管是指将所有发光二极管的阴极接到一起形成公共阴极（COM）的数码管，共阴数码管在应用时应将公共极COM接到地线GND上，当某一字段发光二极管的阳极为高电平时，相应字段就点亮，当某一字段的阳极为低电平时，相应字段就不亮。

　　五、数码管驱动方式

　　静态驱动也称直流驱动。静态驱动是指每个数码管的每一个段码都由一个单片机的I/O端口进行驱动，或者使用如BCD码二-十进制译码器译码进行驱动。静态驱动的优点是编程简单，显示亮度高，缺点是占用I/O端口多，如驱动5个数码管静态显示则需要5×8=40根I/O端口来驱动，要知道一个89S51单片机可用的I/O端口才32个呢：），实际应用时必须增加译码驱动器进行驱动，增加了硬件威廉希尔官方网站 的复杂性。

　　数码管动态显示接口是单片机中应用最为广泛的一种显示方式之一，动态驱动是将所有数码管的8个显示笔划“a，b，c，d，e，f，g，dp”的同名端连在一起，另外为每个数码管的公共极COM增加位选通控制威廉希尔官方网站 ，位选通由各自独立的I/O线控制，当单片机输出字形码时，所有数码管都接收到相同的字形码，但究竟是那个数码管会显示出字形，取决于单片机对位选通COM端威廉希尔官方网站 的控制，所以我们只要将需要显示的数码管的选通控制打开，该位就显示出字形，没有选通的数码管就不会亮。通过分时轮流控制各个数码管的的COM端，就使各个数码管轮流受控显示，这就是动态驱动。在轮流显示过程中，每位数码管的点亮时间为1～2ms，由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感，动态显示的效果和静态显示是一样的，能够节省大量的I/O端口，而且功耗更低。

　　六、数码管使用注意事项

　　数码管的基本组成是发光二极管，因此其可以通过的电流只有几mA，接5V直流电源做测试的时候一定要串上一个几十K大小的电阻。否则，很容易烧掉，此外用万用表的测电阻档就可将其点亮，足以说明其电流之小。

　　七、怎么用万用表判断数码管共阴极还是共阳极

　　步骤一：

　　1、指针表

　　1）前提是你的万用表最好是用3V以上电池，因为1.5V不够点亮LED，特别是高亮超高亮的，点亮电压高。另外万用表在RX1档或最高档。

　　2）万用表笔随便一脚，假设红笔， 搭在数码管上任一脚 。黑笔在其它脚上扫过，如果不亮，有可能此管为共阴，可用3法再试。如有一段点亮。黑笔不动， 移动红笔，在其它脚测。如果其它脚 分别都 能点亮，则可以说明黑笔接的是公共脚 ，此管共阳。（指针 表的黑表笔是正电源）

　　3）表笔更换一下，黑笔先搭一脚，扫红笔。如有一段点亮，红笔不动，扫黑笔。如各段分别点亮，则红笔所接为公共 ，此管共阴。 4.如2、3两法均不亮，可能数码管额定电压较高，也可能数码管是坏的。这时，可用5V电源串一500欧电阻继续测试。

　　2、数字表

　　用二极管档（有个二极管符号的，也作通路档使用），方法同指针表。不过，红表笔所对应的共阳共阴和指针表是相反的。因为数字表的红笔就是正电源。

　　步骤二：

　　找到公共极，先假设是共阴的，把公共极连直流电源的负极，然后把正极接某一管脚，例如A，电压由低到高缓慢增加。如果亮，就证明是共阴的否则共阳。如果知道数码管的芯数，即每段是几个二极管组成就可以直接给数码管宫一定伏特的电压，很快就能测出来。

　　步骤三：

　　把万用表调到测阻值的档上， 正端接公共端，负端接段码端。共阳会亮，共阴，正负换一下才会亮。
