　　功率表是一种测量电功率的仪器。电功率包括有功功率、无功功率和视在功率。未作特殊说明时，功率表一般是指测量有功功率的仪表。

　　功率表的读数

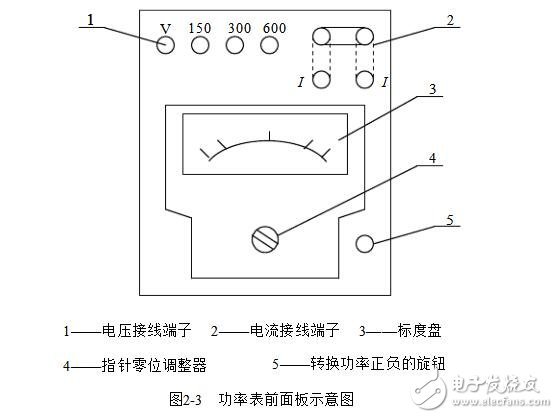

　　由于功率表的电压线圈量限有几个，电流线圈的量限一般也有两个，如图2-3所示。若实验室所设计的日光灯威廉希尔官方网站 实验的功率表电流量限为0.5A-1A，电流量程换接片按图2-3中实线的接法，即为功率表的两个电流线圈串联，其量限为0.5A；如换接片按虚线连接，即功率表两个电流线圈并联，量限为1A。表盘上的刻度为150格。

　　如功率表电压量限选300V，电流量限选1A时，我们用这种额定功率因数为1的功率表去测量，则每格，即实数的格数乘以2才为实际被测功率值。

　　如电压量限选用300V，电流量限选0.5A，则每格即实数的格数乘1为被测功率数值。所以功率表实际测量的功率P应满足于下面的换算公式：

　　两种功率表的使用说明

　　1、D26型毫安安培伏特瓦特表

　　D26型仪表是一种电动系可携式仪表，如图2-4所示，可测量直流及交流（50Hz）威廉希尔官方网站 中电流、电压和有功功率。

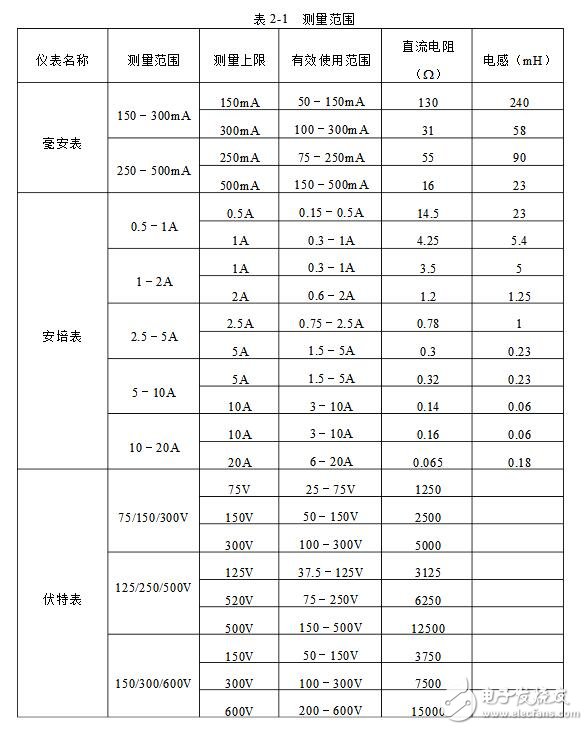

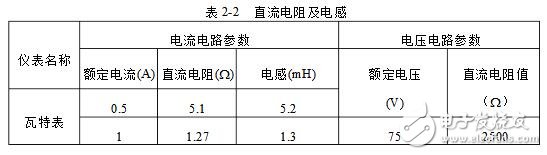

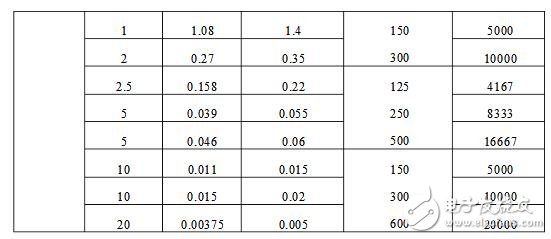

　　（1） 该表准确度等级为0.5级。瓦特表额定功率因数＝1。基本技术特性如表2-1、2-2所示：

　　（2）使用注意事项

　　仪表使用时应放置水平位置，尽可能远离强电流导线和强磁性物质，以免增加仪表误差。 仪表指针如不在零位上，可利用表盖上的零调器将指针调至零位上。

　　根据所需测量范围按下图将仪表接入线路，在通电前必须对线路中的电流或电压大小有所估计，避免过高超载，以免仪表遭到损坏。

　　瓦特表测量时如遇仪表指针反方向偏转时，应改变换向开关的极性。可使指针正方向偏转，切忌互换电压接线，以免使仪表产生附加误差。

　　（3）瓦特表的指示值按下式计算：

　　P=Ca

　　式中：P为功率

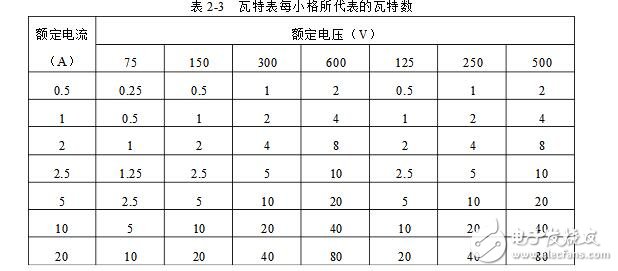

　　C为仪表常数亦即刻每小格所代表的瓦特数，如表2-3所示

　　a为仪表偏转时指示格数

　　2、D34-W低功率因数瓦特表

　　D34－W型携带式0.5级电动系低功率因数瓦特表，如图2-5所示，主要用于直流威廉希尔官方网站 中测量小功率或交流50赫兹威廉希尔官方网站 中测量功率。

　　（1）该表准确度等级为0.5级，额定功率因数cos＝0.2。基本技术特性如下：

　　a）仪表串联威廉希尔官方网站 的额定电流为双量限，供应下列五种规格： 0.25－0.5A；0.5－1A；1－2A；2.5－5A；5－10A。

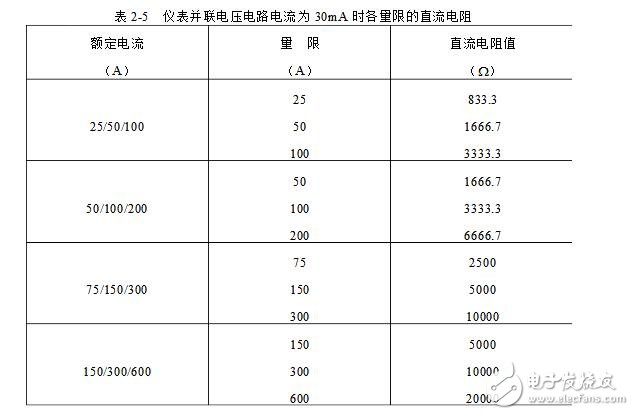

　　b）仪表并联威廉希尔官方网站 的额定电压为三量限，供应下列各种规格： 25/50/100V；50/100/200V；75/150/300V；150/300/600V。

　　（2）使用注意事项

　　a）使用时仪表应放置水平，并尽可能远离强电流导线或强磁场地点，以免使仪表产生附加误差。

　　b）仪表指针如不在零位时，可利用表盖上零位调整器进行调整。

　　c）测量时如遇仪表指针反方向偏转时，应改变换向开关之极性，即可使指针顺方向偏转。切忌互换电压接线，以免使仪表产生误差。

　　功率表实际操作注意事项

　　1、要遵守“发电机端守则”

　　由电动系功率表的原理可知，功率表的转矩与流过表内线圈的电流方向有关，一旦其中一个线圈的电流方向改变，转矩方向也会改变。为此，在功率表两个线圈对应于电流流进的端钮上，都注有称为发电机端的“*”标志。功率表在接线时，应使电流或电压线圈带“*”标志的端钮接到电源同极性的端子上，以保证两线圈的电流方向都从发电机端流入。这就是功率表接线的“发电机端守则”。

　　2、合理选择电压线圈的前、后接方式

　　尽管电压线圈不论前接还是后接，功率表都能正偏，对于某些负载来说，测量的结果相差较小，这时两种接法采用哪种均可。但对于那些电阻（或阻抗）过大或过小的负载来说，两种接法所得结果相差较大，有时甚至出现与理论相矛盾的结果。

　　电压线圈前接方式

　　这种方式的接线，功率表电流线圈的电流虽然等于负载电流，但功率表电压支路两端电压却等于负载电压与功率表电流线圈的电压之和，在功率表读数中多了电流线圈的功率消耗。这种接线方式适用于负载电阻（或阻抗）远比功率表电流线圈电阻（或阻抗）大得多的情况，这样才能保证功率表本身的功率消耗对测量结果的影响比较小。

　　电压线圈后接方式

　　这种方式的接线，功率表电压支路两端的电压虽然等于负载电压，但电流线圈的电流却等于负载电流与功率表电压线圈支路电流之和，功率表读数中多了电压支路的功率消耗。因此，这种接线适用于负载电阻（或阻抗）远比功率表电压支路电阻（或阻抗）小得多的情况，这样才能保证功率表本身的功率消耗对测量结果的影响比较小
