自制220v转12v直流电源

1、220v转12v稳压电源威廉希尔官方网站 图

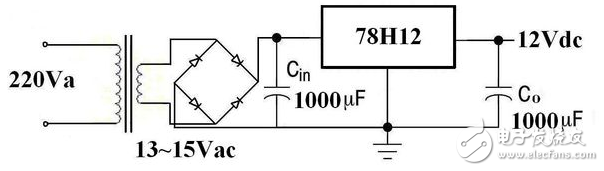

威廉希尔官方网站 图如下，其中包括降压、整流、滤波、稳压各环节。

降压环节是用变比为15.7左右的变压器把220V正弦波交流电压降到14V左右；

整流环节是用四支1N4000（或1N4001~1N4007均可）整流二极管搭成桥式整流威廉希尔官方网站 把14V左右的正弦波交流电压转换为峰值为18V左右的单向脉动电压；

滤波环节是用耐压不低于25V的电解电容Cin把18V左右的单向脉动电压转换为带有交流纹波的约18V的直流电压（这里留出了7812的工作电压差2V以上、-10%的电网电压波动量2V和适量的纹波电压幅度1V多）；

稳压环节是用线性稳压器7812把约18V带有交流纹波的直流电压转换为非常稳定的质量很好的12V直流电压；

使用用输出滤波电容Co的作用是抑制7812在工作时可能产生的的自激振荡，因为三端线性稳压器极易产生自激振荡，所以Co通常是不可少的，其耐压不低于16V。

图中用的是大电流（5A）的输出型号78H12，如果输出电流不需要那么大，可以改用7812（1A），电容Cin和Co的容量也可以减小。

看了220v转12v稳压电源的威廉希尔官方网站 图，你们有没有想法自己做一个直流电源玩玩呢？下面让小编来手把手教你制作。

2、手把手教你制作220V转12V直流电源

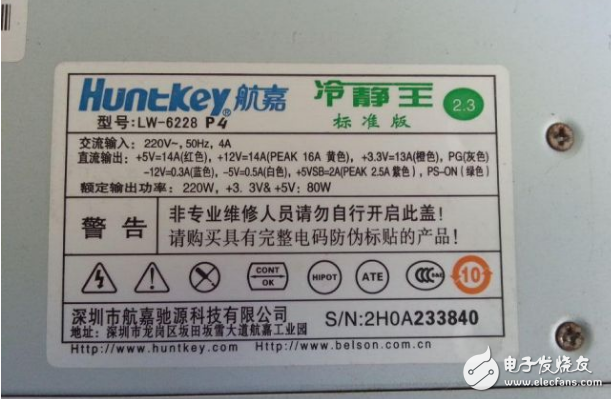

第一步：准备一个淘汰下来或者2手的机箱电源，这个是作为逆变器来使用的，如果实在没有，2手市场有，很便宜，20块钱就搞定了。如果实在不想去市场，那只需要拆你的台式机就行了。给大家看一下电源的参数，这样讲解起来比较好懂。

所有的黄色线是12V输出，黑色线是负极线，绿色线是电源开机线，几乎所以的正版电源都是这样标明的。

第二步，需要找一点电线，1平的线应该是正好能插到口里面的，我懒，所以就用其他的线改造了一下。

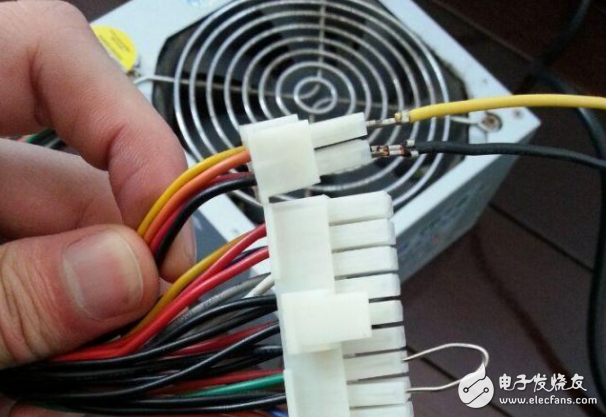

电源开机点火我是用的回形针，弄弯以后插进去，也可以用镊子，只要同时插一下绿线的口和黑线的口，电源就可以启动了。

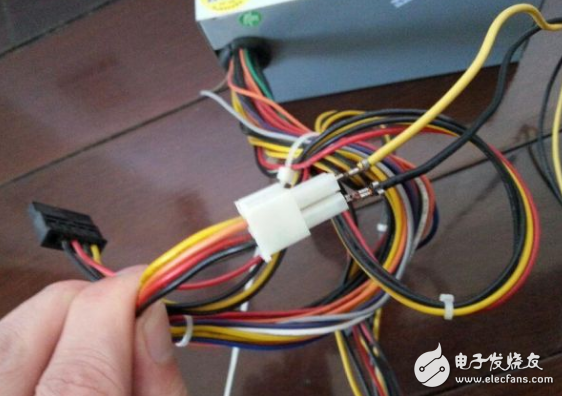

第三步，需要做一个点烟器的固定，本来是想用20的水管做插座的，找了很多建筑垃圾都没找到，正好看到一个护肤品小样，弹性非常好，根据点烟器正极改造好。穿进去的铜丝用尖嘴钳把入口的电线都捣平了。如果是粗电线，可以用尖嘴钳弯一下，劳动人民的智慧是无穷的，我相信你们想做肯定是有办法的。
