基于STC89C52单片机的全自动洗衣机控制系统解决方案

为了降低全自动洗衣机的运行功耗、提高运行的稳定性、降低制造成本以及更方便的操作，设计了一种基于STC89C52单片机的全自动洗衣机控制系统。该控制系统由蓝牙部分、红外热释部分、LCD1602液晶部分和直流电机等组成。其中，采用蓝牙无线通信技术以实现在长距离移动终端上控制洗衣机运行的参数；通过红外热释电传感器控制，以便于取衣操作。最后，给出了该控制系统的硬件结构和软件流程，且通过Proteus仿真测试验证了该控制系统是简便有效的。

0引言

由于全自动洗衣机具有对洗涤物品的破坏性弱、一次可洗涤大量衣物、节省劳动力等优点，使它受到广泛的使用并走进了千家万户。但随着智能家居概念的提出、传播和在生活中的初步使用，使得人们对全自动洗衣机在价格低廉的基础上又提出了性能可靠、洗衣功耗低、操作简单、工作效率高以及便于维修等要求。然而目前的全自动洗衣机仅具有洗涤、甩干和暂停等几大简单洗涤功能，不足以满足人们对于智能化控制的需求。此外，传统洗衣机的运行状态显示常采用数码管，这就导致运行状态不清晰，错误代码不明确，缺乏人性化，进而对洗衣机的操作和维护带来极大的不便。

为了有效解决以上问题，本文利用HC05蓝牙模块、矩阵式键盘、LCD1602液晶显示屏和红外热释电传感器，基于STC89C52设计了一种智能控制系统。其中，利用HC-05蓝牙模块以及矩阵式键盘分别实现无线移动终端控制洗衣操作以及近距离人机操作；利用LCD1602液晶显示屏以清晰的英文标识显示当前的工作状态并配有高亮度的背光，结合红外热释传感器为洗衣机的操作提供极大的便利。

1控制系统的总体设计

此控制系统由STC89C52、蓝牙串口威廉希尔官方网站 、电机驱动威廉希尔官方网站 、矩阵键盘威廉希尔官方网站 、LCD1602液晶显示模块、红外热释电模块和报警威廉希尔官方网站 组成，系统框图如图1。

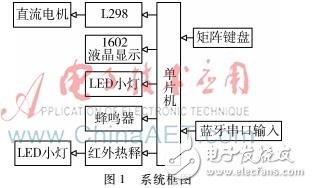

图1系统框图在图1中，STC89C52作为微控制器，用于实现控制算法；蓝牙传输模块用于实现无线远距离设定洗衣机的洗衣模式、洗衣时间等；LCD1602用于显示当前工作状态（比如洗涤、脱水和洗涤模式）以及工作时间；由于STC89C52驱动能力有限，只能输出10 mA左右的电流，所以利用电机驱动威廉希尔官方网站 为电机进行电流放大从而驱动电机运行；红外热释模块主要驱动照明设备为工作人员在黑暗条件下操作洗衣机提供方便；报警威廉希尔官方网站 主要用于电机损坏和意外断电等突发情况以及洗涤结束后的提醒。

2主要硬件设计

2.1 STC89C52单片机系统

STC89C52系统主要由微控制器（MCU）、时钟威廉希尔官方网站 和复位威廉希尔官方网站 组成。STC89C52完全兼容8051单片机的特点，其主要参数为：时钟频率最高可达80 MHz;内置有5个中断源，分为两个优先级，每个中断源的优先级是可以编程的，4个8位输入/输出口（P0，P1，P2，P3）；有一个全双工的串行口，其有4种工作方式，可通过设置SMOD寄存器进行配置；有3个16位的定时器/计数器［2］。由于STC89C52单片机除P0口外内部均嵌有上拉电阻，因此对于P0口在其外部必须接上拉电阻以保证电平的可靠性。其次，其复位威廉希尔官方网站 采用上电给电容充电进而自动复位的方式。此外其串口（P3.1, P3.2）连接蓝牙模块的串口(TXD, RXD)，P2口接洗衣机的功能键盘，P0口作为液晶的数据总线，P1.7口作为其报警威廉希尔官方网站 的蜂鸣器控制端。

2.2蓝牙串口威廉希尔官方网站

蓝牙通信的原理类似于单片机和计算机之间的串口通信，二者之间的通信需要借助串口，其通信示意图如图2［3］。

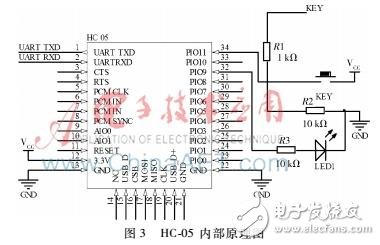

图2中GND表示单片机和HC-05系统的参考地，TXD是串行发送引脚，RXD是串行接收引脚。HC05和单片机之间通信，为保证电源基准相同，故将单片机的GND与HC-05的GND连接起来。其次为构建通信通道，将单片机的接收引脚与HC05的发送引脚连接起来，作为单片机的接收通道；将图2蓝牙接线示意图单片机的发送引脚和HC-05的接收引脚连接起来，作为单片机的发送通道。HC05蓝牙串口威廉希尔官方网站 原理图如图3。
