plc四路抢答器梯形图介绍

梯形图（LAD， LadderLogic Programming Language）是PLC使用得最多的图形编程语言，被称为PLC的第一编程语言。梯形图语言沿袭了继电器控制威廉希尔官方网站 的形式，梯形图是在常用的继电器与接触器逻辑控制基础上简化了符号演变而来的，具有形象、直观、实用等特点，电气技术人员容易接受，是目前运用上最多的一种PLC的编程语言。

在PLC程序图中，左、右母线类似于继电器与接触器控制电源线，输出线圈类似于负载，输入触点类似于按钮。梯形图由若干阶级构成，自上而下排列，每个阶级起于左母线，经过触点与线圈，止于右母线。

识读梯形图的具体方法

识读PLC梯形图和语句表的过程同PLC扫描用户过程一样，从左到右、自上而下，按程序段的顺序逐段识图。值得指出的是：

1、在程序的执行过程中，在同一周期内，前面的逻辑运算结果影响后面的触点，即执行的程序用到前面的最新中间运算结果。但在同一周其内，后面的逻辑运算结果不影响前面的逻辑关系。

2、该扫描周期内除输入继电器以外的所有内部继电器的最终状态（线圈导通与否、触点通断与否）将影响下一个扫描周期各触点的通与断。

识读梯形图的具体步骤

1） 根据I/O设备及PLC的I/O分配表和梯形图，找出输入、输出继电器，并给出与继电器接触器控制威廉希尔官方网站 相对应的文字代号。

2） 将相应输入设备、输出设备的文字代号标注在梯形图编程元件线圈及其触点旁。

3） 将梯形图分解成若干基本单元，每一个基本单元可以是梯形图的一个程序段（包含一个输出元件）或几个程序段（包含几个输出元件），而每个基本单元相当于继电器接触器控制 威廉希尔官方网站 的一个分支威廉希尔官方网站 。

4） 可对每一梯级画出其对应的继电器接触器控制威廉希尔官方网站 。

5） 某编程元件得电，其所有动合触点均闭合、动断触点均断开。某编程元件失电，其所有已闭合的动合触点均断开（复位），所有已断开的动断触点均闭合（复位）。因此编程元件得电、失电后，要找出其所有的动合触点、动断触点，分析其对相应编程元件的影响。

6） 一般来说，可从第一个程序段的第一自然行开始识读梯形图。第一自然行为程序启动行。按启动按钮，接通某输入继电器，该输入继电器的所有动合触点均闭合，动断触点均断开。 再找出受该输入继电器动合触点闭合、动断触点断开影响的编程元件，并分析使这些编程元件产生什么动作，进而确定这些编程元件的功能。

值得注意的是：这些编程元件有的可能立即得电动作，有的并不立即动作而只是为其得电动作做准备。

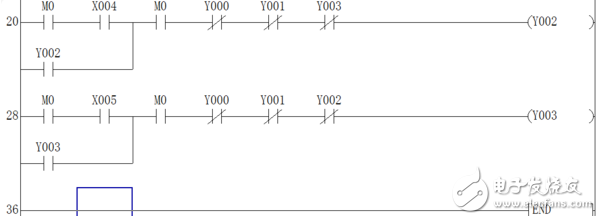

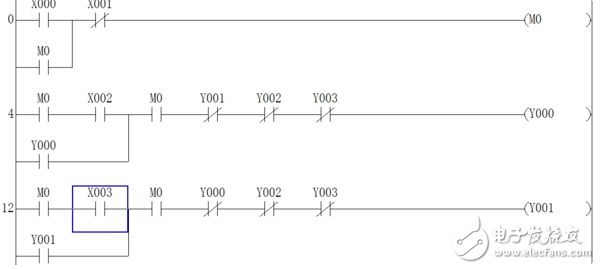

plc四路抢答器梯形图
