W5100学习之应用资料

应用资料

W5100有三种方式与 MCU接口：直接总线接口、间接总线接口和 SPI总线接口。

直接总线接口模式

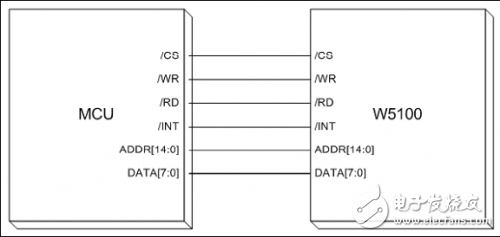

直接总线接口模式采用15位地址线和8位数据线，另加/CS,/RD,/WR,/INT等信号线。

间接地址接口模式

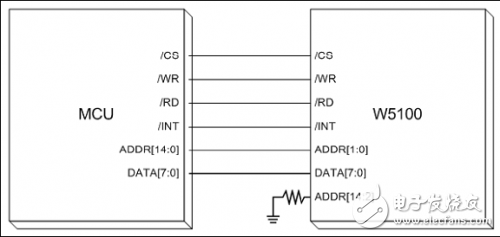

间接总线接口采用 2位地址线，8位数据线，另加/CS，/RD，/WR及/INT等信号线。[14:2]没用到的地址线经过电阻接地。

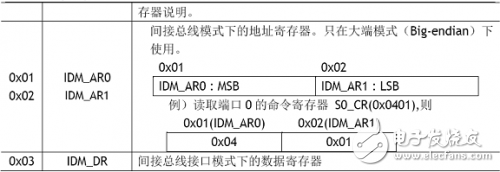

间接总线接口模式相关寄存器说明如下：

读/写内部寄存器或存储器的过程如下：

1. 先将要读写的地址写入到IDM_AR0或IDM_AR1寄存器当中。

2. 再从IDM_DR寄存器中读或写。

如果要对某个地址顺序地读写，则可以将模式寄存器 MR的 AI置”1”，然后执行一次述第 1项后，在读写 IDM_DR，IDM_AR的值将自动加 1。这样，只需要连续对 IDM_DR写，数据就可以连续地读出或写入。

SPI总线接口

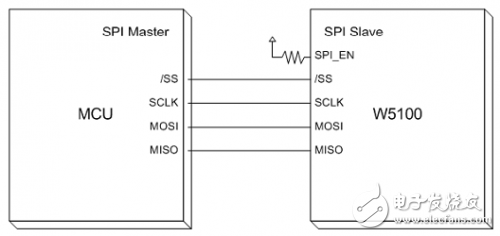

串行接口模式只需要 4个引脚进行数据通信。这 4个引脚的定义分别为：SCLK、/SS、MOSI、MISO。W5100的 SPI_EN引脚选择 SPI操作。

1 设备操作

主控制器（SPI的主设备）发出一系列指令控制 W5100的运行。SPI主设备通过四个信号线与W5100通信：从设备选择（/SS）、串行时钟（SCLK）、MOSI（主出从入）和 MISO（主入从出）。

SPI协议定义了四种操作模式（模式 0、1、2、3），每种模式的差异在于 SCLK时钟极性和相位，它控制数据在 SPI总线上传输。

W5100工作在 SPI从设备的模式 0，这是最通用的工作模式。

模式 0和模式 3的唯一差别在于非工作状态时的时钟 SCLK的极性。在 SPI模式0和模式 3，数据在时钟 SCLK的上升沿锁定，在时钟 SCLK的下降沿输出。

2 命令

根据 SPI协议，SPI设备之间只有 2条数据线。因此需要定义操作代码（OP-Code）。W5100使用两种操作代码——读代码和写代码。除了这两种代码，其它的操作码都不响应。

在 SPI模式，W5100使用“完整 32位数据流”。

完整的 32位数据流包括一个字节的操作码、2个字节的地址码和 1个字节的数据。操作码、地址和数据字节传输都是高位（MSB）在前低位（LSB）在后。换句话说，SPI数据的第一位是操作码的高位（MSB），最后一位是数据的低位（LSB）。

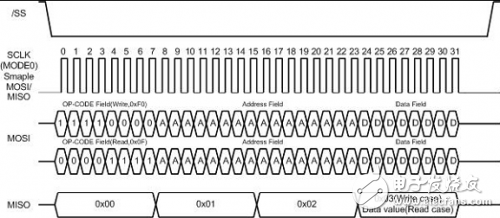

W5100的 SPI数据格式如下：

3 SPI主设备操作

1. 配置SPI主设备输入/输出方向

l */SS(从设备选择)：输出

l *SCLK（串行时钟）：输出

l *MOSI(主输出从输入)：输出

l *MISO(主输入从输出)：输入

2. 配置/SS为高电平

配置SPI主设备的寄存器

l *SPI使能位在SPCR寄存器（SPI控制寄存器）

l *主/从设备选择位在SPCR寄存器

l *SPI模式选择在SPCR寄存器

l *SPI数据速率在SPCR寄存器和SPSR寄存器（SPI状态寄存器）

4. 向SPDR寄存器（SPI数据寄存器）写入要传输的数据

5. 配置/SS为低电平

6. 等待接收完成

7. 如果所有数据都传输完成，配置/SS为高电平
