利用Micron可管理NAND 适用嵌入式大容量存储

与多年前相比，现在的移动消费电子装置结构复杂，功能丰富，能够存储大量音乐、照片和视频内容。让人欣慰的是，存储系统的体系结构能够适应这些新的数据密集型应用。例如，适用于大容量存储的高性价比紧凑型NAND闪存就替代了手机、MP3播放器和数码相机中使用的NOR闪存和其它非易失性存储装置。

随着工艺技术的进步，存储器密度大约每12至18个月即提高一倍。对于NAND闪存而言，这意味着对多层单元（MLC）技术的重视程度日益提高。传统的单层单元（SLC） NAND闪存每个存储单位能够存储一个数据位。MLC技术能够实现在单个存储单元中存放多个数据位，数据的存储容量达到相同大小NAND闪存设备的两倍。MLC NAND进一步加快了NAND闪存的每字节成本，并为新的应用提供了发展空间。市场趋势显示MLC闪存的出货量在2007年初超过了SLC闪存。

MLC NAND的采用，NAND产品周期的缩短让系统设计人员的工作越来越复杂。传统的SLC NAND闪存，每512字节只需要一位错误校验码，大多数新型嵌入式处理器都可以直接为其提供支持。而现在的MLC闪存设备却不同，需要每512字节扇区4位校验码，将来的MLC NAND对ECC的要求将超过每512字节扇区8位校验。高级ECC算法的实现和硬件加速威廉希尔官方网站 对嵌入式处理器和主机系统在设计方面构成了很大的挑战。

系统设计人员还必须能够应对NAND闪存的快速更新换代，以及不同供应商之间产品功能差别带来的挑战。系统设计人员和处理器制造商为跟上NAND闪存制造商的步伐必须在硬件和软件开发方面进行更多资源投入。更为重要的是，额外的开发工作可能会对上市时间产生较大影响。

Micron可管理NAND

正确的解决办法是：采用Micron的创新式可管理NAND产品。可管理NAND闪存将Micron的高质量低成本NAND闪烁存储器与半高型高速MultiMediaCard. （MMC）控制器结合在一起，并采用了符合JEDEC标准的BGA封装和高级10信号接口。

MMC是一种特征突出的高性能接口，无线消费电子应用中的几乎所有嵌入式处理器均支持该接口。如果使用8位数据总线和标准BGA，可管理NAND支持52 MB/秒（峰值）的接口速率。因为处理器的接口没有变化，所以BGA中的NAND底层技术可以在不影响应用的情况下更改。这种方法能够延长更高密度解决方案的使用寿命，从而能够通过一种系统主板设计支持多种元件密度。

可管理NAND的另一个主要优势是消除了对主机处理器上特定供应商闪存固件及驱动程序的依赖（这种依赖性使得主机处理器需要协调程序/擦除/读取功能并管理坏块和坏位）从而将标准的NAND成为简单的读写设备。主机处理器不必考虑诸如NAND块大小、页面大小、新增功能、进程产生、MLC与SLC、平均读写算法以及ECC要求等不必要的NAND功能细节。只要具有工业标准的通用MMC设备驱动程序即可让处理器与Micron可管理NAND以及其它供应商生产的符合相同标准的产品实现无缝配合。

可管理NAND设备概念已被提议作为一种行业标准被大家接受。The

MultiMediaCard Association和JEDEC于2006年12月联合宣布将eMMC.作为此类别闪烁存储设备的名称和商标。

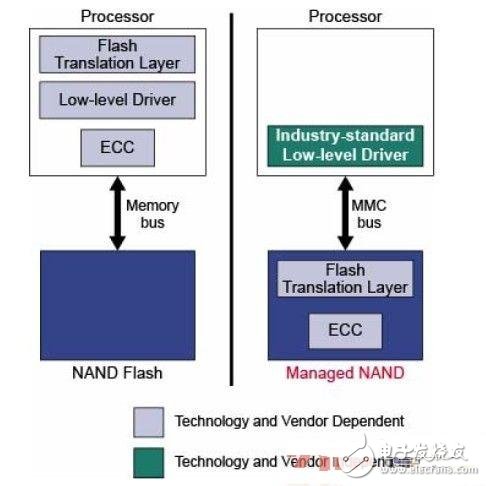

图1：NAND闪存配置可管理NAND功能

可管理NAND是一种具有MMC接口的多合一存储器和控制器设备。它符合MMC系统规范版本4.2，并且与MMCplus.、MMCmobile.、MMCmicro.以及过去的MMC完全兼容。

主要功能：

。 .可同时支持MMC和SPI模式操作

。 .主机可选择x1、x4和x8 I/O

。 . 52 MHz时钟速度（最高）

。 . 416 Mb/s （52 MB/s）数据速率（最高）

。 . 3.3V和1.8V工作电压

。 .密码保护

。 .永久和临时写保护

。 .内部ECC、平均读写算法和数据块管理。

可管理NAND的JEDEC标准BGA封装具有集成诸如DRAM等其它存储器组件的潜在能力，可以帮助系统设计人员实现高度集成的系统存储解决方案。

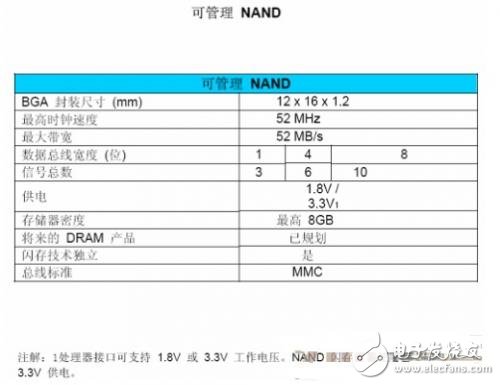

表1：可管理NAND属性

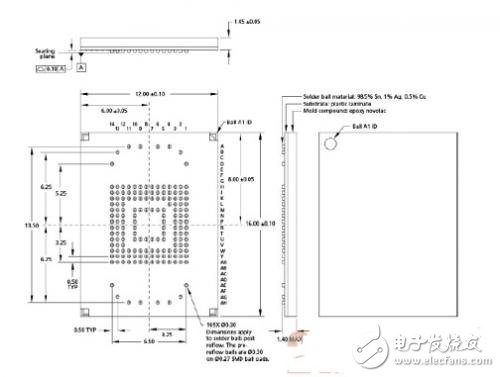

图2：可管理NAND封装细节

注释：尺寸单位为毫米。

系统实现方式

如果主机处理器可以与标准NAND闪存直接接口，则可实现最低的物料清单（BOM）成本。除非处理器具有用于NAND所需的内置支持，否则NAND闪存的操作复杂性可能会令系统设计人员头痛。

可通过软件实现相对简单的SLC NAND闪存ECC算法，但是更高性能的应用需要硬件支持。将来的MLC设备将需要更复杂的ECC和数据块管理功能，并且会不断地将需求附加到处理器支持硬件上。

在选择NAND解决方案时，系统设计人员应考虑开发资源以及系统性能与应用需求之间是否匹配。开发团队是否具有软件开发资源，并且具有NAND存储器数据块管理软件代码？选择用于项目的嵌入式处理器是否具有适用于NAND设备的ECC功能？如果具有，ECC是否支持MLC NAND闪存所需的更大位校验要求，以及是否具有应用所需的足够性能。

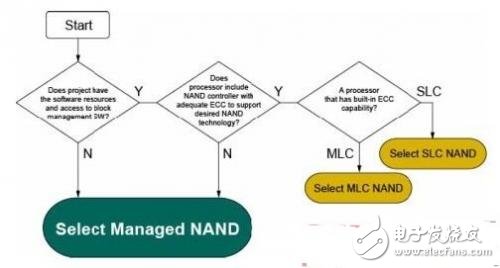

图3：NAND存储器选择树形图
