凌力尔特推LTC3245升压型充电泵 与传统开关稳压器传导和辐射噪声更低

凌力尔特公司 （Linear Technology Corporation） 推出通用的 250mA 高压降压-升压型充电泵 LTC3245。该器件采用开关电容器分数转换，以在 2.7V 至 38V 的宽输入电压范围内保持稳定，并产生 3.3V、5V 或可调 （2.5V 至 5V） 的稳压输出。内部威廉希尔官方网站 自动地选择转换比 （2:1、1:1 或 1:2），以在输入电压和负载条件变化时优化效率。小的工作电流 （无负载时为 18μA，停机时为 4μA） 和很少的外部器件 （3 个小型陶瓷电容器，没有电感器） 使 LTC3245 非常适用于低功率和空间受限的汽车 / 工业应用，例如汽车 ECU / CAN 收发器电源、工业内务处理电源、以及高效率的低功率 12V 至 5V 转换。

LTC3245 的独特恒定频率架构具备更低的切换边沿变化率，与传统开关稳压器相比，LTC3245 的传导和辐射噪声更低。该器件提供了引脚可选的突发模式 （Burst Mode®） 工作，允许用户可在低输出纹波或更高效率 / 更低静态电流之间作出权衡。其他 IC 特点包括很少的外部组件和采用陶瓷电容器可稳定、在启动时防止过大电流的软启动威廉希尔官方网站 、以及短路和过热保护。

LTC3245 采用具备底面导热焊盘的扁平 （0.75mm） 3mm x 4mm 12 引线 DFN 封装和具备底面导热焊盘的 12 引线 MSOP 封装。E 级和 I 级版本的工作结温为 -40°C 至 +125°C，H 级版本为 -40°C 至 +150°C。E 级版本的千片批购价为每片 2.80 美元，有现货供应。如需更多信息，请登录 。

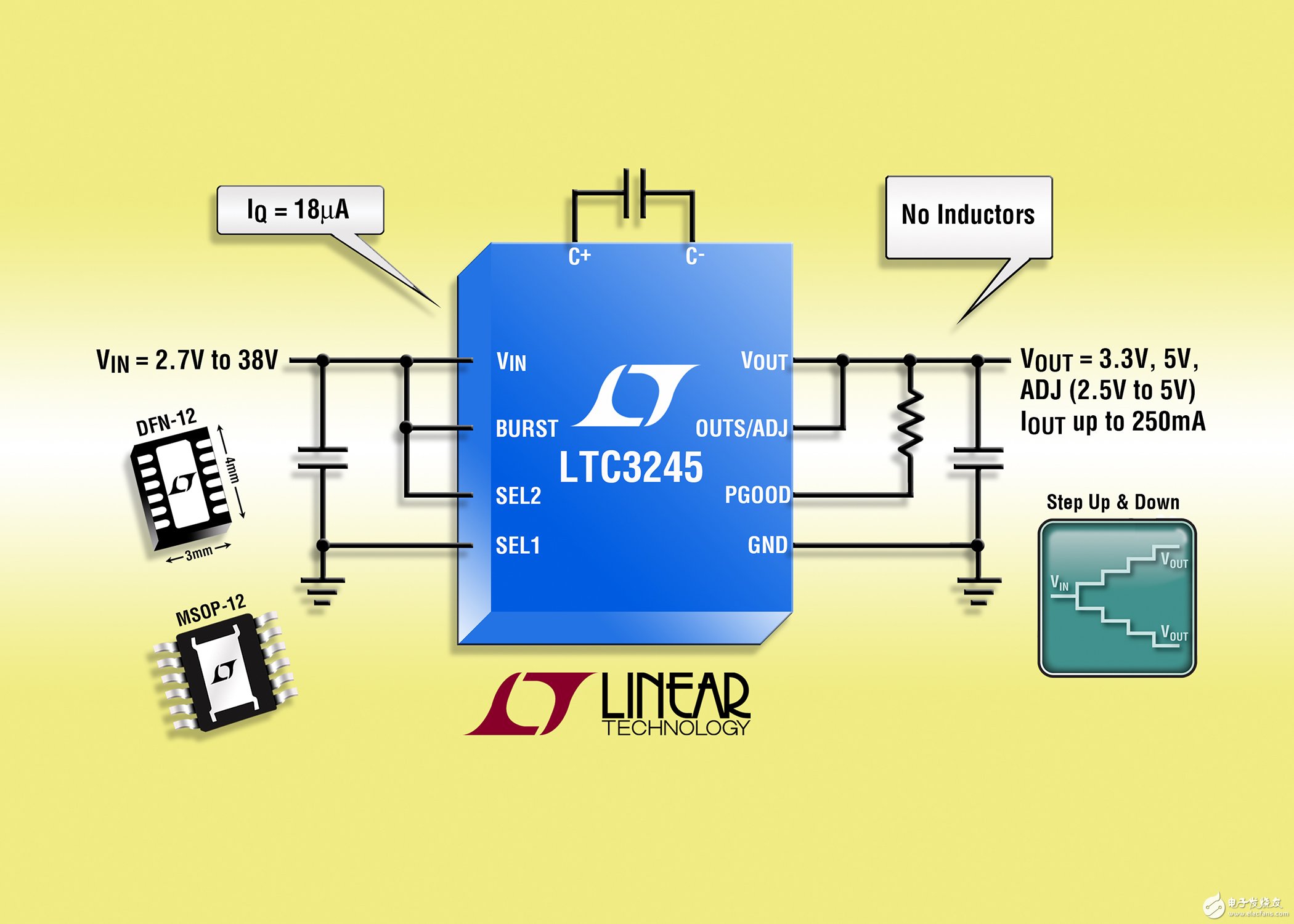

照片说明：低噪声高压降压-升压型充电泵

性能概要：LTC3245

VIN 范围为 2.7V 至 38V

工作时 IQ = 18μA；停机时为 4μA

12V 至 5V 转换时的效率 = 81%

具备自动模式切换的多模式工作 （2:1、1:1、1:2）

低噪声、恒定频率工作

IOUT = 250mA （最大值）

以引脚可选的突发模式工作

VOUT：固定 3.3V、5V 或可调

过热和短路保护

工作结温：最大值为 150°C

耐热增强型 12 引脚和扁平 12 引脚 （3mm x 4mm） DFN 封装
