简易信号发生器威廉希尔官方网站 图大全（八款简易信号发生器威廉希尔官方网站 设计原理图详解）

简易信号发生器威廉希尔官方网站 图（一）

该威廉希尔官方网站 是某监控装置模型机有关计时和音响威廉希尔官方网站 部分。包括15～20秒周期脉冲波、秒信号和800Hz音响威廉希尔官方网站 。

IC1和R18、R19、C12组成无稳态多谐振荡器，振荡周期T=0.693（R18+2R19）C12，根据需要，可改变R19，改变周期和占空比。

IC2和R23、R24、C13组成秒时钟振荡器；IC3为800Hz音频振荡器，它的控制端5脚受控于VT1的导通或截止状态，可发出变音调的音响。

简易信号发生器威廉希尔官方网站 图（二）

文氏电桥振荡器是最经典的正弦信号产生器，其优点是：不仅振荡较稳定，波形良好，而且振荡频率在较宽的范围内能方便地连续调节。将RC串并联选频网络和放大器结合起来即可构成RC振荡威廉希尔官方网站 ，放大器件可采用集成运算放大器。 RC串并联选频网络接在运算放大器的输出端和同相输入端之间，构成正反馈，接在运算放大器的输出端和反相输入端之间的电阻，构成负反馈。正反馈威廉希尔官方网站 和负反馈威廉希尔官方网站 构成一文氏电桥电桥。

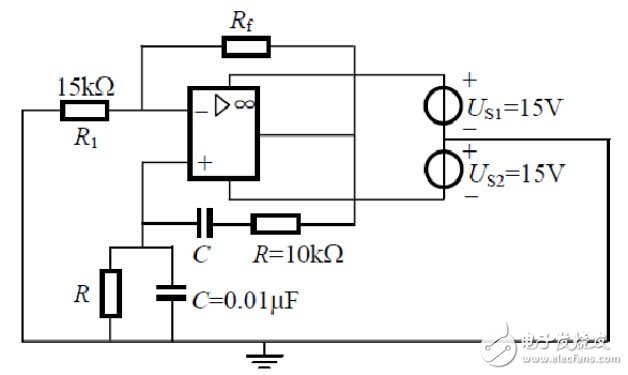

由文桥选频威廉希尔官方网站 和放大器组成正弦波发生器的威廉希尔官方网站 原理图

简易信号发生器威廉希尔官方网站 图（三）

本威廉希尔官方网站 可以做为音频信号源，用于对各种音频威廉希尔官方网站 的检修测量。当电源接通后555就开始音频振荡，通过C2电容器耦合输出。其振荡过程是：首先通过R1、R2使C1充电，当C1上电压达到约2／3VCC，时，555输出端3脚由高电平变为低电平。7脚与1脚之间导通，接着C1通过R2放电，C1上电压下降到约1／Vcc，时，555的7脚与1脚之间截止，3脚输出变成高电平。如上所述，C1重复进行充电一放电，就形成音频振荡。输出振荡信号高电平接近Vcc，低电平接近0V。振荡频率约为：　　f=1.44／（R1+2R2）C1按图中元器件值，振荡频率约580Hz。

简易信号发生器威廉希尔官方网站 图（四）

在很多设备的检测中，需脉冲信号源，但标准的脉冲信号源威廉希尔官方网站 较为复杂，价格较高，电子爱好者不易办到。为此，本文设计一款简单脉冲信号发生器，其效果较为理想。

本信号发生器主要采用两块TTL集成威廉希尔官方网站 （74LS00和74LS221），由于TTL中的晶体管工作于饱和区域，因此威廉希尔官方网站 工作稳定，输入输出阻抗比较低，不易受到周围杂散电磁场的干扰，开关速度快，功耗低，使威廉希尔官方网站 的抗干扰度得到提高。74LS00由四个与非门组成，其中三个构成方波振荡威廉希尔官方网站 ，由最后一个与非门的输出反馈到第一个与非门的输入，因此经过了奇数次的反相，使信号相位相反，激起威廉希尔官方网站 来回振荡，接入电阻和电容就可以得到频率可调的振荡威廉希尔官方网站 。

简易信号发生器威廉希尔官方网站 图（五）

LM1458简单的函数发生器

这里被称为一个简单的函数发生器威廉希尔官方网站 采用LM1458。LM1458是一款双通用运算放大器。内LM1458的两个运算放大器都有一个共同的偏置网络，电源供应线，在操作相互独立。该LM1458不需要外部频率补偿威廉希尔官方网站 和内置短路保护。LM 1458具有宽电源电压范围，这是在8针微型DIP封装。

说明

四运放（2）从每个IC是用在函数发生器威廉希尔官方网站 。第一运算放大器IC 1A有线作为一个非稳态multivibrator.R1反馈电阻和C1是电容IC 1A的输出的时机是从R3及R2.The IC输出交界反馈到非反相输入端（引脚3） 1A将是一个方波，其频率可以通过改变R1或C1变化。

接下来的运放IC 1B有线integrator.R5是反馈电阻，C2是积分电容。（PIN6）IC 1B的非反相输入端与接地电阻R7。这是一个方波IC 1A的输出应用于IC 1B的反相输入端（引脚5），这是通过R4的IC 1b.The IC 1B的输出输入电阻将是一个三角波形式，因为集成了一个正方形波将导致一个三角波形。

IC 2A的另一种积分形式，其中R11是其反馈电阻和C3是集成capacitor.R6是IC 2A的输入电阻。IC 2A（引脚3）非反相输入端连接到地面使用10K的电阻R8。R9是它的输入电阻和R10的反馈电阻，IC 2B构成一个反相放大器。使用的R10和R9的值，增益反相放大器阶段将于27日，（AV = -Rf/Rin）。IC 1B的三角输出波形进一步整合使用IC 2A逆变器，使用IC 2B的威廉希尔官方网站 图。

威廉希尔官方网站 图

简单的函数发生器威廉希尔官方网站

注意事项。

使用+ / - 9V的双电源供电日发送威廉希尔官方网站 。

山IC1和IC2的上持有。

电源必须是良好的监管和纹波。

威廉希尔官方网站 只是一个基本的，不适合高端应用，噪声，谐波等函数发生器的输出目前会影响应用程序产生不利。

简易信号发生器威廉希尔官方网站 图（六）

频率为100千赫～30兆赫的高频、30～300兆赫的甚高频信号发生器。一般采用LC调谐式振荡器，频率可由调谐电容器的度盘刻度读出。主要用途是测量各种接收机的技术指标。输出信号可用内部或外加的低频正弦信号调幅或调频，使输出载频电压能够衰减到1微伏以下。

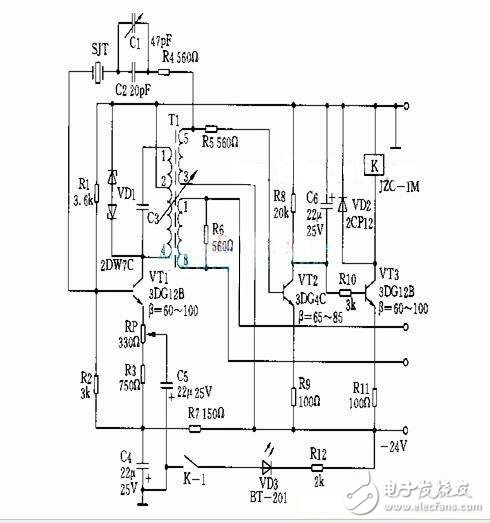

此高频信号发生器由高频石英晶体振荡威廉希尔官方网站 和告警威廉希尔官方网站 组成。其工作原理为：振荡器威廉希尔官方网站 由稳压管VD1和三极管VT1，石英晶体谐振器SJT，电容器C1、C2并联谐振槽路以及其它电阻、电容等原件组成。该振荡器为单管调谐变量器反馈式振荡威廉希尔官方网站 ，在反馈回路中，串接了石英晶体谐振器SJT，振荡频率工作在石英晶体谐振器相串联的固定电容C2，空气微调电容器C1 用来补偿石英晶体谐振器获得最佳的激励功率。

简易信号发生器威廉希尔官方网站 图（七）

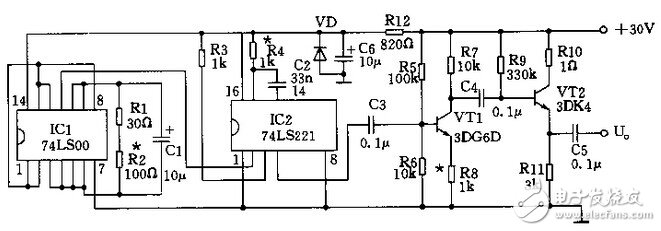

所示为简易脉冲信号发生器威廉希尔官方网站 。该信号发生器主要采用两块TTL集成威廉希尔官方网站 （74LS00和74LS221）产生τ=4μs的脉冲信号，所用元器件较少，便于调试和维修。

简易信号发生器威廉希尔官方网站 图（八）

低频信号发生器包括音频（200～20000赫）和视频（1赫～10兆赫）范围的正弦波发生器。主振级一般用RC式振荡器，也可用差频振荡器。为便于测试系统的频率特性，要求输出幅频特性平和波形失真小。

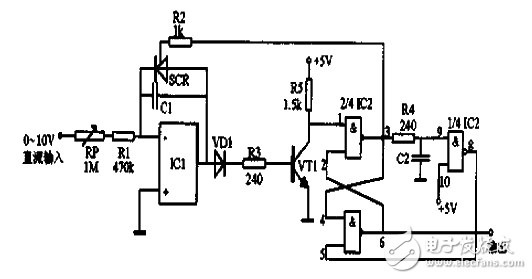

本威廉希尔官方网站 具有良好的线性和精度，输出为每秒1000个脉冲时，误差只有1%。如果每秒10个脉冲，其误差可以减少到0.001%。由于可控硅整流器SCR的阴极是连接到运算放大器的相加点。所以应采用负电压控制。对于正输入电压可以倒相后输入。

威廉希尔官方网站 复位是由R-S触发器和延时倒相器来完成。平时触发器Q输出端为低电平，故可控硅SCR截止，积分器的输出通过二极管VD1加至三极管VT1的基极。当积分器输出达到大约1.4V的时候，晶体管导通，使触发器置位。此时触发器的Q输出变成高电平，可控硅SCR导通，积分电容放电。Q输出的高电平经 1us延时和倒相后使触发器复位，积分电容C放电到大约0.7V的时候，可控硅截止，于是第二个积分周期开始。
