浅谈Spartan6的5种配置模式

Spartan6系列FPGA常见的配置模式有5种，由模式输入管脚M1、M0决定。该5种模式详见下图。

该5种模式可分为3大类，1. JTAG模式（可归为从模式）；2. 主模式；3. 从模式。

主模式又划分为master serial模式、master parallel模式，从模式分为slave serial模式、

slave parallel模式两种。根据platform flash芯片的接口不同，主模式还可细分为如下4种。

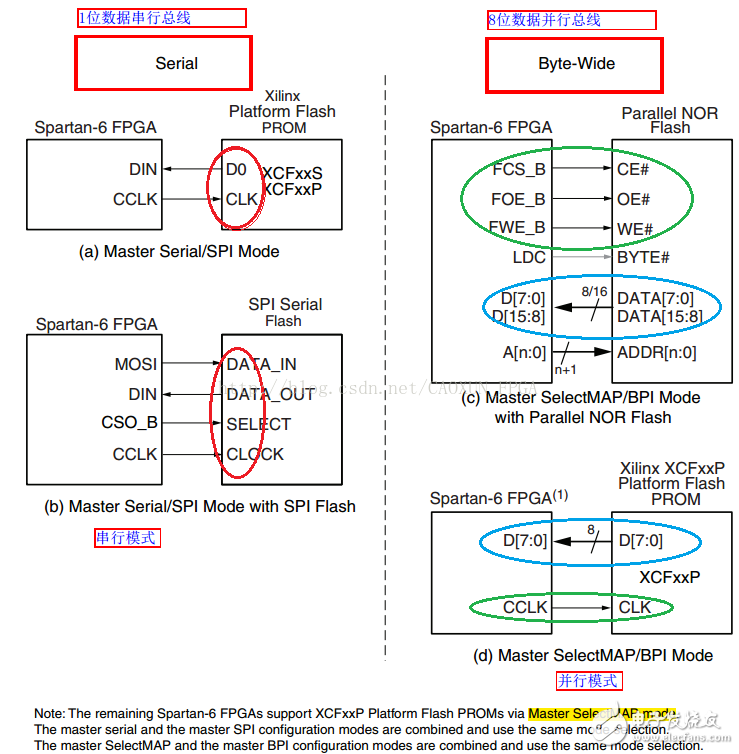

（1）主模式的4种配置方式

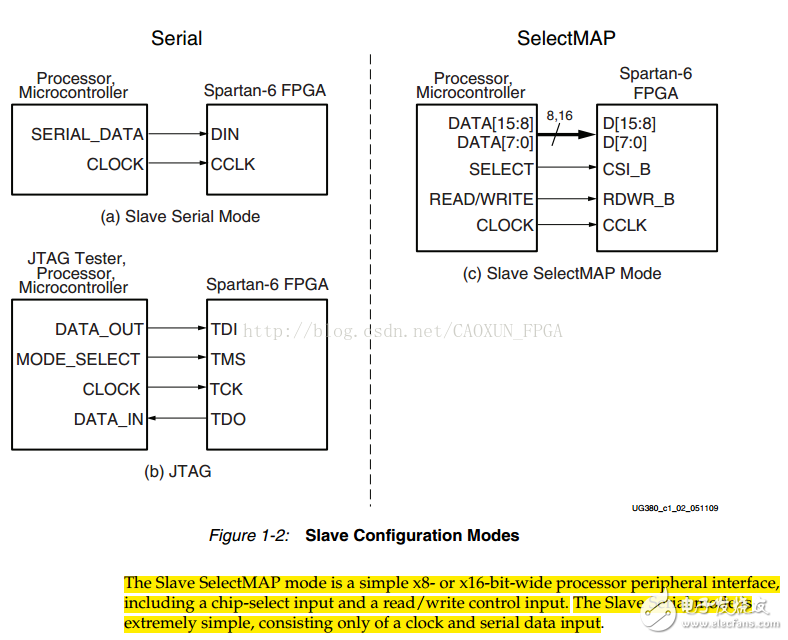

（2）从模式的3种配置方式

总结
      1. 在设计威廉希尔官方网站 图时，为选择最优的FPGA配置方案，需主要考虑以下4个方面：总体设置，下载速率，成本，配置灵活性。

2. 在主模式下，FPGA自动加载配置文件数据，该配置文件数据存储于板载ROM里；从模式下，通过外部MCU/处理器将配置文件数据加载到FPGA中。

3. 用作配置FPGA的专用管脚在配置完成后不能够被用作普通IO管脚，而非专用管脚在配置完毕后即被释放，可用做普通IO管脚。

4. 威廉希尔官方网站 设计时，一定要对M1M0管脚进行正确的电平设定。为了今后扩展需要或者暂时不确定为FPGA选择何种配置模式，可为M1M0管脚同时预留上拉和下拉电阻，便于灵活选择。
