3dd15d功放威廉希尔官方网站 图合集

3dd15d功放威廉希尔官方网站 图合集（一）

用电脑音频信号输入单声道，根据电源电压不同，实测音乐输出功率约0.1W～4W，整机功耗约0.12W～4.8W。很适合室内欣赏音乐，也可用于初学者学习单管放大威廉希尔官方网站 的制作，威廉希尔官方网站 图如图2所示。

按照图2所示威廉希尔官方网站 ，把100μF电容C、10KΩ可变电阻R和3DD303C三极管T三个元件连接好，接上阻抗为4Ω～16Ω喇叭（或音箱）L（大口径喇叭效果更好！），再接上1.5～24V直流电源，根据电源电压，通过调整可变电阻R，把三极管的偏置电流调整到接近200mA以下或正常放大工作点即可，然后测出可变电阻R的阻值，换上对应阻值的定值电阻。

当电源电压大于9V时，为了防止三极管过于发热，可适当加散热片。

三极管T也可选用3DD15、3DD200、3DD207、3DD102、3DD303、2N3055等替代3DD303C。

如果要制作双声道，可按图3制作，实测实际音乐功率10W左右，可谓是一款音质优美、最简单的双声道功放。

3dd15d功放威廉希尔官方网站 图合集（二）

3dd15d功放威廉希尔官方网站 图合集（三）

这款功放一声道只需17个零件，却收到了意想不到的效果，还音效果真实，频响平直，解析力高，且功率可以达到50W。具体威廉希尔官方网站 如图（只画出一声道），全机用1/2W电阻，C2和C4用瓷盘电容即可，Q5、Q6采用大功率管2SC5200，变压器容量大于200W，次级输出电压AC22V*24A。

50W晶体管功放威廉希尔官方网站 调试方法：本机一般来说无需调整，装机后测中点电压在+-50mV内可以认为正常，否则可调整R2的阻值，如偏离电压高则加大R2，反之则减小。

3dd15d功放威廉希尔官方网站 图合集（四）

JK50－1型晶体管扩音机电源用4只管子组成三级复合管作调整管，如图1所示。BG14、BG15相并联后再与BG16、BG17复合，以实现输出稳定的－22V工作电压。由于调整管3AD30C（或3AD53C）输出功率大，很容易损坏。笔者用β为60的3DD15D取代BG14、BG15改进成功，机器连续工作6～8小时，调整管仍不烫手。

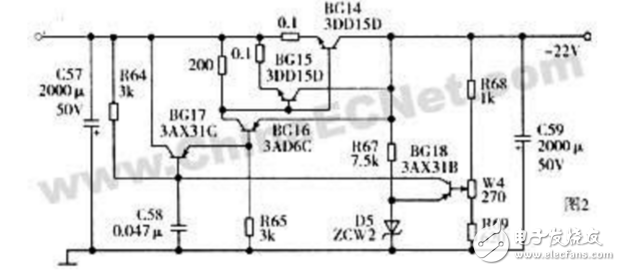

具体改法如下：从原机上拆下BG14、BG15，用硬塑料片剪成比3DD15D略大的形状作绝缘垫片，再将两只3DD15D安装在原BG14、BG15的位置上（注意涂些硅脂以利于散热）。然后断开R66以及BG16（3AD6C）的集电极与发射极，使该管发射极与电源输出端相连接，集电极与整流滤波输出端间接一只200Ω/1W的电阻。再在BG14、BG15的发射极各串一只0.1Ω/1W的反馈电阻，改进后的威廉希尔官方网站 如图2所示。注意，两只调整管的放大倍数最好相同或接近（约50～60）。
