液晶电视机电源威廉希尔官方网站 图大全（四款液晶电视机电源威廉希尔官方网站 原理图详解）

液晶电视机电源威廉希尔官方网站 图（一）

液晶彩电的开关电源主要由交流抗干扰威廉希尔官方网站 、整流滤波威廉希尔官方网站 、功率因数校正威廉希尔官方网站 （多数机型有此威廉希尔官方网站 ）、启动威廉希尔官方网站 、开关电源控制威廉希尔官方网站 、稳压威廉希尔官方网站 、保护威廉希尔官方网站 等几部分构成。

1．交流抗干扰威廉希尔官方网站

开关电源两根交流进线上存在共模干扰（两根交流进线上接收到的干扰信号，相对参考点大小相等、方向相同，如电磁感应）和差模干扰（两根交流进线上接收到的干扰信号相对参考点大小相等、方向相反，如电网电压瞬时波动），两种干扰以不同比例同时存在。开关电源中，整流威廉希尔官方网站 、开关管的电流电压快速上升或下降，电感、电容的电流也迅速变化。这些都构成电磁干扰源。为了减少干扰信号通过电网影响其他电子设备的正常工作，也为了减少干扰信号对本机音视频信号的影响，需要在交流进线侧加装线路滤波器，即交流抗干扰威廉希尔官方网站 。常用交流抗干扰威廉希尔官方网站 如下图所示。

图中，LF1、LF2是共模扼流圈，在一个闭合高导磁率铁心上，绕制两个绕向相同的线圈。共模电流以相同方向同时流过两个线圈时，两线圈产生的磁通是相同方向的，有相互加强的作用，使每一线圈的共模阻抗提高，共模电流大大减弱，对共模干扰有强的抑制作用；在差模干扰信号作用下，干扰电流产生方向相反的磁通，在铁心中相互抵消，使线圈电感几乎为零，对差模信号没有抑制作用。LF1、LF2与电容CY1、CY2构成共模干扰抑制网络。

Ll是差模扼流圈，在高导磁率铁心上独立绕线构成，对高频率差模电流和浪涌电流有极高的阻抗，对低频（工频）电流的阻抗极小。电容Cxl、CX2滤去差模电流，与Ll构成差模干扰抑制网络。Rl是Cx，、CX2的放电电阻（安全电阻），用于防止电源线拔插时电源线插头长时间带电。安全标准规定，当正在工作中的电气设备电源线被拔掉时，在2s内，电源线插头两端带电的电压（或对地电位）必须小于原电压的30%。

需要特别提出，电容Cx、CY为安全电容，必须经过安全检测部门认证并标有安全认证标志。CY电容一般采用耐压为AC 275V的陶瓷电容，但其真正的直流耐压高达4000V以上，因此，CY电容不能随便用耐压AC 250V或DC 400V之类的电容来代替。Cx电容一般采用聚丙烯薄膜介质的无感电容，耐压为AC 250V或AC 275V，但其真正的直流耐压达2000V以上，也不能随便用耐压AC 250V或DC 400V之类的电容来代替。

2．整流滤波威廉希尔官方网站

整流滤波威廉希尔官方网站 的作用是将交流电转换成300V左右的直流电压。开关电源威廉希尔官方网站 中通常采用桥式整流和电容滤波方式，典型威廉希尔官方网站 如下图所示。

图中，VD1—VD4是四只整流二极管，C是300V滤波电容。通过桥式整流威廉希尔官方网站 ，可以将交流电压转换成单向脉动的直流电压；通过电容滤波，可将单向脉动的直流电压转换为平滑的直流电压。

3．功率因数校正（ PFC）威廉希尔官方网站

（1）功率因数校正威廉希尔官方网站 的作用

长期以来，开关型电源都是采用桥式整流和大容量电容滤波威廉希尔官方网站 来实现AC-DC（交流一直流）转换的。由于滤波电容的充、放电作用，在其两端的直流电压出现略呈锯齿波的纹波。

滤波电容上电压的最小值与其最大值（纹波峰值）相差并不多。根据桥式整流二极管的单向导电性，只有在AC线路电压瞬时值高于滤波电容上的电压时，整流二极管才会因正向偏置而导通；而当AC输入电压瞬时值低于滤波电容上的电压时，整流二极管因反向偏置而截止。也就是说，在AC线路电压的每个半周期内，只是在其峰值附近，二极管才会导通（导通角约为70°）。虽然AC输入电压仍图4-9未加功率因数校正威廉希尔官方网站 时大体保持正弦波波形，但AC输入电流却呈高幅值的尖峰输入电流与电压的波形脉冲，如下图所示。这种严重失真的电流波形含有大量的谐波成分，会危害电网正常工作，使输电线上的损耗增加，功率因数降低，浪费电能。

为了提高功率因数，部分液晶彩电的开关电源采用了功率因数校正威廉希尔官方网站 ，加入此部分威廉希尔官方网站 后，可以不断调节输入电流波形，使其逼近正弦波，并与输入电网电压保持同相，因此，可使功率因数大大提高，减小了电网负荷，提高了输出功率，并明显降低了开关电源对电网的污染。

（2）功率因数校正（PFC）威廉希尔官方网站 的基本工作原理

功率因数校正（PFC）威廉希尔官方网站 分为无源和有源两种。无源校正威廉希尔官方网站 通常由大容量的电感、电容和工作于工频电源的整流器组成，威廉希尔官方网站 较简单，但效率低，因此，液晶彩电中一般不采用。有源校正威廉希尔官方网站 一般由功率因数校正集成威廉希尔官方网站 为核心组成，工作于高频开关状态，可以得到高于0.99的线路功率因数，并具有低损耗和高可靠等优点，输出不随输入电压波动变化，因此可获得高度稳定的输出电压，但威廉希尔官方网站 较复杂。在液晶彩电中，有源PFC威廉希尔官方网站 应用比较广泛。

有源PFC威廉希尔官方网站 框图如下图所示。从图中可以看出，这是一个由储能电感L、场效应功率开关管V、二极管VD2构成的升压式DC-DC变换器。

整流输入电压由Rl、R2分压后，经输入电压检测威廉希尔官方网站 后送到乘法器，场效应开关管的源极电流经输入电流检测后也加到乘法器，输出电压由R3、R4分压后，送到输出电压检测威廉希尔官方网站 ，经与参考电压比较和误差放大后也送到乘法器。

在较大动态范围内，模拟乘法器的传输特性呈线性。当正弦波交流输入电压从零上升至峰值期时，乘法器将三路输入信号处理后，输出相应电平去控制PWM比较器的门限值，然后与锯齿波比较，产生PWM调制信号，加到MOSFET场效应管V的栅极，调整场效应管漏、源极导通宽度和时间，使它同步跟踪电网输入电压的变化，让PFC威廉希尔官方网站 的负载相对交流电网呈纯电阻特性。结果，使流过一次回路感性电流峰值包络线紧跟正弦交流输入电压变化，获得与电网输入电压同频同相的正弦波电流。

在开关电源实际PFC威廉希尔官方网站 中，除场效应管V和几个分压电阻外，上述的大部分威廉希尔官方网站 都集成在一块集成威廉希尔官方网站 上，称为功率校正集成威廉希尔官方网站 ，如L6560、SG3561、NCP1650、ICEPCS01等。

4．启动威廉希尔官方网站 、开关电源控制威廉希尔官方网站 和开关管

为了使开关管工作在饱和、截止的开关状态，必须有一个激励脉冲作用到开关管的基极（对于场效应管则为栅极），液晶彩电一般采用他激式电源，这个激励脉冲一般是由开关电源控制威廉希尔官方网站 内部的振荡器产生。而振荡器的工作电压则由启动威廉希尔官方网站 来提供。在开关管饱和期间，要求振荡器能为开关管提供足够大的基极电流，否则，开关管会因开启损耗大而损坏；在开关管由饱和转向截止时，基极必须加反向电压，形成足够的基极反向抽出电流，使开关管迅速截止，减小关断损耗给开关管带来的危害。

5．稳压威廉希尔官方网站

为了使开关电源的输出电压不因市电电压、负载电流的变化而发生变化，必须通过稳压控制威廉希尔官方网站 ，来对开关管的导通时间进行控制，达到稳定输出电压的目的。开关电源的稳压威廉希尔官方网站 主要有两种形式：间接取样稳压威廉希尔官方网站 和直接取样稳压威廉希尔官方网站 。

（1）间接取样稳压威廉希尔官方网站

间接取样稳压威廉希尔官方网站 的特点是在开关变压器上专设一个取样绕组，经整流和波滤后产生取样威廉希尔官方网站 ，反馈到开关电源控制威廉希尔官方网站 ，去控制开关管的导通与截止时间，从而达到稳定输出电压的目的。由于取样绕组和二次绕组采用紧耦合结构，所以，取样绕组被感应的脉冲电压的高低就间接地反映了输出电压的高低，因此，这种取样方式称为间接取样方式，如下图所示。

间接取样方式的缺点是稳压瞬间响应差，当输出电压因市电电压等原因发生变化时，需经开关变压器的耦合才能反映到取样绕组，不但响应速度慢，而且不便于空载检修，检修时，一般应在主电源输出端接假负载。

（2）直接取样稳压威廉希尔官方网站

直接取样威廉希尔官方网站 比间接取样威廉希尔官方网站 复杂，主要有取样电阻、误差放大威廉希尔官方网站 、基准威廉希尔官方网站 、光耦合器等组成，如下图所示。

直接取样稳压威廉希尔官方网站 的原理是：通过两个分压电阻，对电源主电压输出端的电压直接进行取样，然后，将取样电压（两个取样电阻的分压称取样电压）送到误差放大威廉希尔官方网站 与基准电压进行比较，比较后的电压再通过光耦合器反馈到开关电源控制威廉希尔官方网站 ，去控制开关管的导通与截止时间，从而达到稳定输出电压的目的。

直接取样稳压威廉希尔官方网站 具有安全性能好、稳压反应速度快、瞬间响应时间短等优点，在液晶彩电开关电源威廉希尔官方网站 中得到了广泛的应用。

在实际的开关电源威廉希尔官方网站 中，基准电压威廉希尔官方网站 和比较放大威廉希尔官方网站 一般集成在一起，如常见的误差放大集成威廉希尔官方网站 TL431就集成有基准电压和比较放大威廉希尔官方网站 。

液晶电视机电源威廉希尔官方网站 图（二）

彩电正常工作时，cPu⑩脚为高电平（4.8V）。⑩脚为高。当⑩脚外接保护威廉希尔官方网站 动作，把该脚电平拉低（o.02V）圆嘲接收到待机信号时，CPU翅）脚输出低电平，控制待威廉希尔官方网站 工作使主开关电源处于待机状态，整机不工作，仅为CPU申。路提供+5vI作电斥。

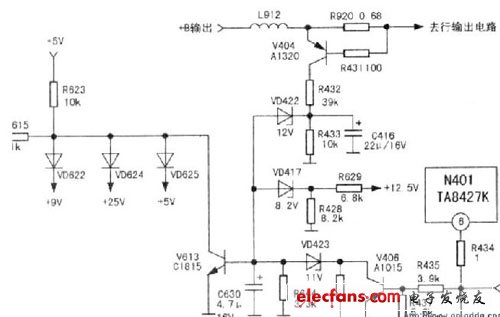

下面重点说一下cPu@脚外接的保护威廉希尔官方网站 （见下图），静脚外接开关电源输出的低压支路短路保护和行、场过流保护。VD622用于开关电源输出的9V电压过载保护，当9V负载发生短路故障时。VD622导通，cPu⑩脚为低电平，③删_出低电平使待机威廉希尔官方网站 工作;VD624用于开关电源输出的25V电压过载保护，当伴音功放IC击穿损坏时。VD624导通。CPU国）脚为低电平，①脚输出低电平使待机威廉希尔官方网站 工作;VD625用于开关电源输出的5v电压过载保护。当5v负载有过流现象时，5v电压下降VD625导通，CPu⑩脚为低电平，④脚输出低电平使待机威廉希尔官方网站 工作;V613是行、场保护威廉希尔官方网站 保护执行元件，行、场任一支路过流使V613导通，拉低CPU国）脚电平，使①脚输出低电平，待机威廉希尔官方网站 工作;VD422（12V稳压二极管）用于由V404、R920、R431组成的+B供电负载过流保护。当+B（130V）供电负载短路时。R920压降增大。V404正偏导通，使VD422反向击穿导通，使V613导通，拉低cPu国）脚电平，①脚输出低电平，待机威廉希尔官方网站 工作;VD417（8.2V稳压二极管）用于输出的12.5V二次电源电压过压保护，当某种原因使行逆程脉冲升高时。行输出二次输出的低压12.5V就随之升高，经由R428、R429取样后的电压升高超过VD417的稳压值时，VD417反向击穿导通。使V613导通，拉低cvu⑩脚电平，④脚输出低电平。待机威廉希尔官方网站 工作;VD423（11V稳压二极管）用于由V406、R435、R437组成的场供电26V负载过流保护。当场ICN401击穿损坏时，由R435、R437取样的电压使V406正偏导通，VD423反向击穿导通。使V613导通，拉低CPU⑩脚电平，①脚输出低电平，待机威廉希尔官方网站 工作。其中。V404的偏流电阻R431（100f1）阻值变大、行过流检测电阻R920变质、V613击穿损坏、3个稳压二极管击穿损坏，都能引起保护威廉希尔官方网站 的误动作。

液晶电视机电源威廉希尔官方网站 图（三）

所示的是康佳LC-TM2018型液晶电视机的开关电源威廉希尔官方网站 ，由于液晶电视机内设有高压和大电流器件，因而威廉希尔官方网站 的性能也与显像管式电视机有所不同，该威廉希尔官方网站 只输出一种电压，即+12 V电压。交薪e输入和整流滤波威廉希尔官方网站 是将交流220 V电压经互感滤波器L901和桥式整流堆BD901后转换成约300 V的直流电压。300 V直流电压经开关变压器T901的初级绕组①～③为开关场效应晶体管漏极提供偏压，同时为开关、振荡、稳压控制集成威廉希尔官方网站 N901⑤脚提供启动电压。

康佳LC-TM2018型液晶电视机开关电源威廉希尔官方网站

开机后启动电压使N901内的振荡威廉希尔官方网站 开始工作，由N901@脚输出驱动脉冲使开关场效应晶体管V901工作在开关状态，于是场效应晶体管漏源极之间形成开关电流。开关变压器次级@～⑥绕组为正反馈绕组，@脚外接有整流二极管D903，启振后的电压加到N901的⑦脚，作为正反馈电压，维持N901的振荡。

开关变压器次级⑧、@～⑧、@输出经D904、D905（双整流管）整流、滤波形成+12 v电压，为减小纹波在输出端加入了LC玎形滤波器。

稳压控制威廉希尔官方网站 主要由光电耦合器N902完成，+12 V电压经R915、R914、R913形成分压威廉希尔官方网站 ，在R913上作为取样点为N903 （TL431）捉供误差取样电压，N903为误差放大器，控制光电耦合器N9Q2中的发光二极管，+12 V电压的波动会使光电耦台器中的发光二极管发光强度有变化，这种变化经光电耦合器中的晶体管反馈到N901的②脚，形成负反馈环路，进行稳压控制。

液晶电视机电源威廉希尔官方网站 图（四）

长虹LT42510液晶彩电PFC威廉希尔官方网站 原理分析

该电源板PFC威廉希尔官方网站 由PFC控制芯片SG6961SZ（IC902），驱动威廉希尔官方网站 Q921、Q925，大功率MOSFET（开关管）Q902，储能电感L903、升压二极管D903等组成，如下图所示。
