36V/600mA一体式同步降压DC/DC转换器介绍

这次介绍即将量产的新产品，36V 600mA 线圈一体型降压 "micro DC/DC" 转换器。

XCL247/XCL248: 36V 600mA 线圈一体型降压"micro DC/DC" 转换器

超小型 / 轻负载时低消耗、高效率 / 低噪音

XCL247/XCL248系列是36V操作线圈一体型同步降压DC/DC转换器。

控制IC与线圈一体化，更易于威廉希尔官方网站 板布局，最大限度减少因元件配置与配线所导致的故障与噪音。输入电压范围为3.0至36.0V，工作频率为1.2MHz，可提供高效稳定的电压。可以使用外部电阻改变输出电压(2.8V 至 6.0V)，因此无需更改零件编号即可用于不同的电压。

它还具有电源良好功能，可监控输出电压状态。通过使用软启动外部调整功能和电源良好功能，可以轻松配置电源序列。

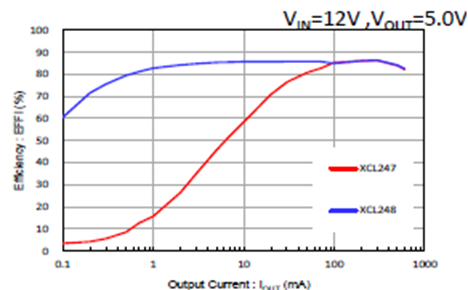

● 效率曲线

●威廉希尔官方网站 配置示例

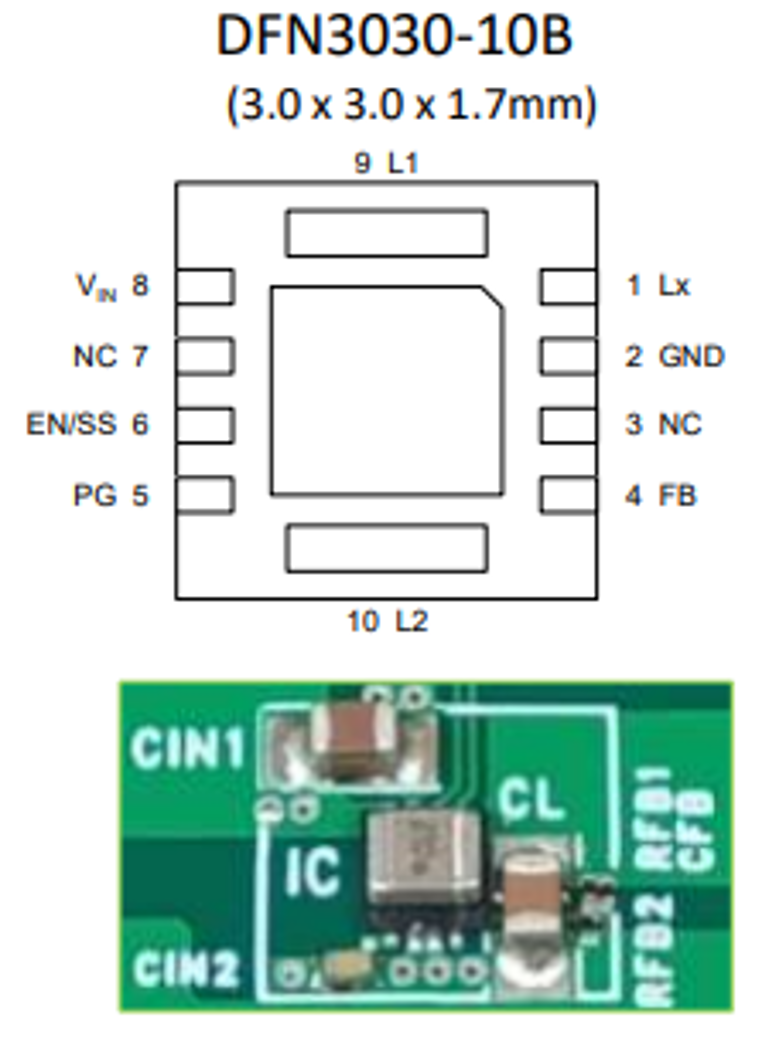

● 封装/威廉希尔官方网站 板图片

(1)占用空间小、轻载时效率高

线圈一体型，节省空间，降低 EM

(2)轻松创建电源序列

软启动调节允许大输出电容

电源良好功能可在输出上升后驱动后续 IC

(3)即使输入电压下降，输出电压仍保持稳定

支持最大占空比 100%，即使输入电压下降也能提供稳定的输出电

*XCL247/XCL248规格概述

“XCL247/XCL248系列”的信息

产品概述：https://product.torex.com.cn/cn/series/xcl247

数据表：https://product.torex.com.cn/files/series/xcl247_product_overview.pdf

样品请求：https://product.torexsemi.com/cn/series/xcl247#numbers

[2025年产品选择和解决方案指南]

除了产品选型之外，本指南还提供了可供电源设计参考的配置实例和威廉希尔官方网站 思路，以及最适合它们的产品。
