DS9097U通用1-Wire COM端口适配器技术手册

概述
DS9097U是一款复杂的RS-232转1线适配器，它执行RS-232电平转换并主动产生1线通信信号。配合适当的软件驱动程序，它使基于Windows的PC能够与连接到适配器RJ11端口的任何单线设备直接通信。DB9版本读写任何非EPROM单线设备。要写入EPROM器件，需要带外部电源的DB25版本。有关合适的单线网络电缆列表，请参考d 1402 x单线网络电缆数据手册中的连接矩阵表。所有DS9097U适配器都基于DS2480B串行单线线路驱动器芯片。DS2480B的RXD/TXD极性选择输入端连接到Voo(同相)。

数据表：*附件：DS9097U通用1-Wire COM端口适配器技术手册.pdf
特性

• 真正与RS232 COM口共地的适配器，用于读写1-Wire器件
• 可工作于双极性和单极性逻辑信号
• 与(±)5V至(±)12V COM口(DB9)和(±)6V至(±)12V COM口(DB25)相兼容
• 支持标准速率和高速读、写操作
• 为温度传感器和EEPROM等1-Wire器件提供5V强上拉
• 可对1-Wire EPROM器件进行编程(外接12V电源的DB25版本器件才具有该功能)
• 9.6kbps (默认)、19.2kbps、57.6kbps和115.2kbps等数据通信速率
• 配有标准的DB9或DB25孔式连接器和6针RJ11连接器，易于连接标准的1-Wire线缆和读写头
• 内含DS2502识别芯片(DS9097U-009)

示意图(用于说明)

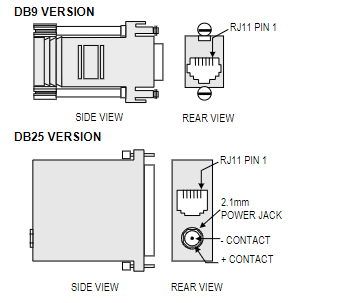

包装轮廓
