TPS7A53 3A、低 VIN （1.1V） 低噪声、高精度超低压差 （LDO） 稳压器数据手册

TPS7A53 具有低噪声 （4.4 μV） RMS ）、超低压差线性稳压器 （LDO），能够提供 3 A 电流，最大压差仅为 110 mV。该器件的输出电压可通过外部电阻分压器在 0.8 V 至 5.2 V 范围内调节。

低噪声 （4.4 μV RMS ）、高 PSRR 和高输出电流能力使 TPS7A53 成为为噪声敏感元件供电的绝佳选择，例如高速通信、视频、医疗或测试与测量应用中的元件。该器件的高性能限制了电源产生的相位噪声和时钟抖动，使该器件非常适合为高性能串行器和解串器 （SerDes）、模数转换器 （ADC） 和数模转换器 （DAC） 供电。具体来说，射频放大器受益于该器件的高性能和5.2V 输出能力。

*附件：TPS7A53 3A、高精度 （0.5%）、低噪声 （4.4μVRMS）、LDO 稳压器数据表.pdf

对于需要低输入电压、低输出 （LILO） 工作电压的数字负载 [例如专用集成威廉希尔官方网站 （ASIC）、现场可编程门阵列 （FPGA） 和数字信号处理器 （DSP）]，TPS7A53 的出色精度（0.5% 的负载和温度）、遥感、出色的瞬态性能和软启动功能可提供最佳系统性能。

作为可调稳压器，TPS7A53 的设计具有多功能性，使该器件成为模拟负载（如 VCO、ADC、DAC）和成像传感器以及数字负载（如 SerDes、FPGA 和 DSP）的首选组件。

特性

• 0.5%（最大）的线路、负载和温度精度（带 BIAS）
• 输出电压噪声：4.4 μVRMS
• 低压差：3 A 时为 110 mV（最大值），带 BIAS
• 电源抑制比：
  • 500 kHz 时为 40 dB
• 输入电压范围：
  • 无偏置：1.4 V 至 6.5 V
  • 带偏置：1.1 V 至 6.5 V
• 可调输出电压范围：0.8 V 至 5.2 V
• 可调软启动浪涌控制
• 漏极开路、电源正常 （PG） 输出
• 2.2mm × 2.5mm、12 引脚 VQFN 封装

参数

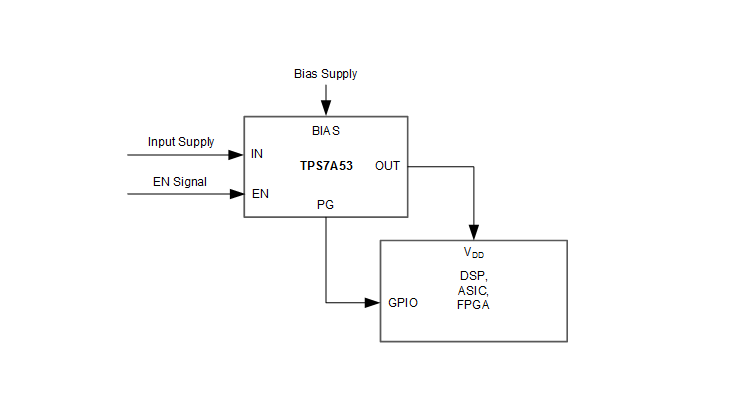

方框图

1. 产品概述

• ‌型号‌：TPS7A53
• ‌特点‌：
  • 高精度：0.5%
  • 低噪声：4.4μVRMS
  • 低压差：最大110mV（3A输出时）
  • 高输出电流：3A
  • 可调输出电压范围：0.8V至5.2V
  • 电源抑制比（PSRR）：-40dB @ 500kHz
  • 集成电荷泵，便于使用
  • 提供外部偏置轨，以在整个输出电压范围内实现最低压差
  • 小型2.2mm × 2.5mm，12引脚VQFN封装

2. 应用领域

• 宏基站（RRU）
• 室外回传单元
• 有源天线系统mMIMO（AAS）
• 超声扫描仪
• 实验室和现场仪器
• 传感器、成像和雷达系统
• 数字负载供电（如SerDes、FPGA、DSP）
• 模拟负载供电（如VCO、ADC、DAC、成像传感器）

3. 电气特性

• ‌输入电压范围‌：
  • 无BIAS：1.4V至6.5V
  • 有BIAS：1.1V至6.5V
• ‌输出电压范围‌：0.8V至5.2V（可调）
• ‌输出电流‌：最大3A
• ‌压差电压‌：最大110mV（3A输出时，有BIAS）
• ‌静态电流‌：
  • 关机模式下：25μA
  • 启用模式下：取决于输入电压和输出电流
• ‌噪声‌：4.4μVRMS（10Hz至100kHz）
• ‌PSRR‌：-40dB @ 500kHz

4. 功能特性

• ‌高精度输出‌：0.5%精度，适用于需要高精度电源的应用。
• ‌低噪声设计‌：适用于噪声敏感的应用，如高速通信、视频、医疗和测试测量设备。
• ‌软启动‌：通过NR/SS引脚实现可编程软启动，减少启动时的电流冲击。
• ‌电流限制‌：具有过流保护功能，防止威廉希尔官方网站 损坏。
• ‌热关断‌：防止结温过高导致的损坏。
• ‌电源良好（PG）输出‌：指示输出电压是否达到设定值。
• ‌主动放电‌：当使能信号或欠压锁定（UVLO）为低时，输出电容通过内部电阻放电。

5. 封装与尺寸

• ‌封装类型‌：2.2mm × 2.5mm，12引脚VQFN

6. 推荐操作条件

• ‌输入电压‌：1.1V至6.5V（有BIAS时为1.1V至6.5V，无BIAS时为1.4V至6.5V）
• ‌输出电压‌：0.8V至5.2V
• ‌输出电流‌：0A至3A
• ‌工作温度范围‌：-40°C至+125°C

7. 布局与热设计指南

• ‌电容选择‌：推荐使用低ESR陶瓷电容作为输入、输出和NR/SS引脚的电容。
• ‌布局建议‌：将输入和输出电容尽可能靠近TPS7A53放置，以最小化寄生电感。
• ‌热设计‌：通过PCB上的热过孔和铜层将热量从封装传递到环境中。

8. 应用威廉希尔官方网站 与示例

• 数据表提供了典型应用威廉希尔官方网站 ，包括固定输出电压和可调输出电压的示例。
• 提供了详细的设计步骤和组件选择指南。

9. 文档与支持

• 数据表包含了详细的规格、功能描述、应用信息和布局指南。
• 提供了相关的应用报告和评估模块用户指南。
• 可通过TI的E2E支持william hill官网 获取额外的设计帮助。
